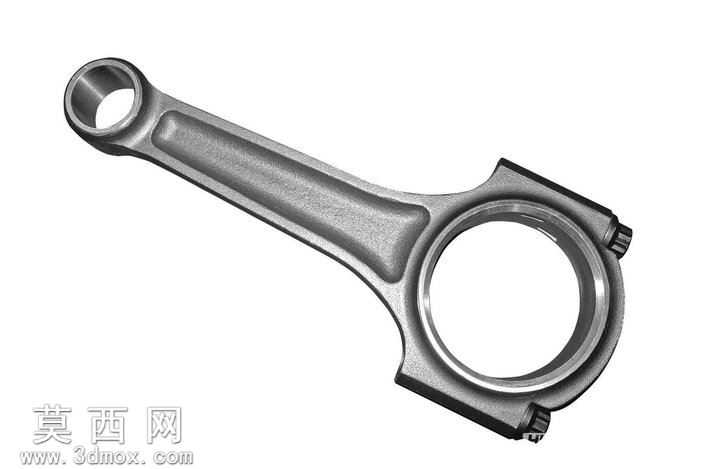

本作品为适配IC引擎使用的连杆三维模型,建模过程严格遵循内燃机连杆的实际工程设计规范,首先基于连杆的工作受力特性完成整体结构的参数化草绘,精准定位大小端孔的中心距、孔径尺寸以及杆身的过渡轮廓,确保尺寸匹配IC引擎的装配公差要求。建模阶段采用实体拉伸与放样结合的方式构建杆身主体,针对大小端的环形结构采用旋转切除命令完成内孔加工特征的还原,同时对大端两侧的螺栓连接凸台、定位凹槽等细节结构做了精细化建模,还原了连杆分体式大端的装配定位结构,保证各特征的位置度与实际加工要求一致。材质渲染阶段选用锻钢材质表现,还原了连杆毛坯锻造后的金属哑光质感,对大小端的轴瓦配合面做了细微的粗糙度差异处理,区分出加工面与非加工面的视觉效果,杆身的加强筋过渡区域做了平滑的圆角处理,还原实际零件去毛刺后的工艺特征。结构设计上充分考虑连杆工作时承受的交变载荷特性,杆身采用工字形截面设计,在保证整体结构强度的前提下尽可能降低零件自重,大小端的过渡区域采用大圆弧平滑过渡,减少应力集中风险,大端的分体式连接结构预留了螺栓装配的孔位与定位面,能够完整还原连杆与曲轴活塞销的装配逻辑。设计过程中反复校核了各部分的壁厚与过渡尺寸,确保模型既符合工程设计的力学要求,也能直观展现连杆的完整结构特征,可用于内燃机结构教学、引擎装配模拟以及相关零部件的设计参考,模型的各特征均保留可编辑参数,方便后续根据不同排量的IC引擎需求做尺寸调整与结构优化。
