通风划线打孔式汽车碟刹制动盘

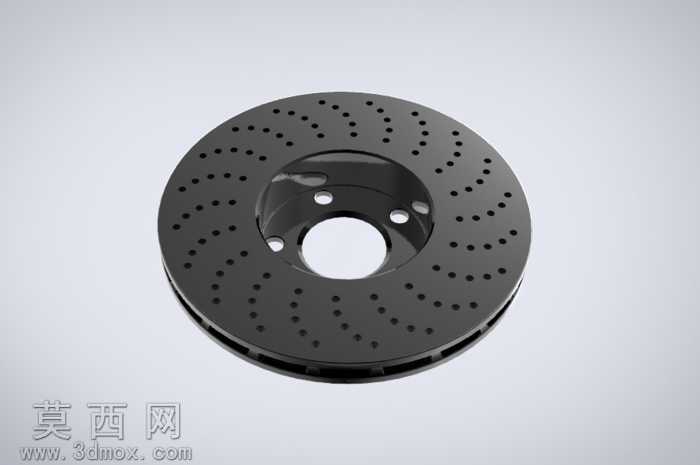

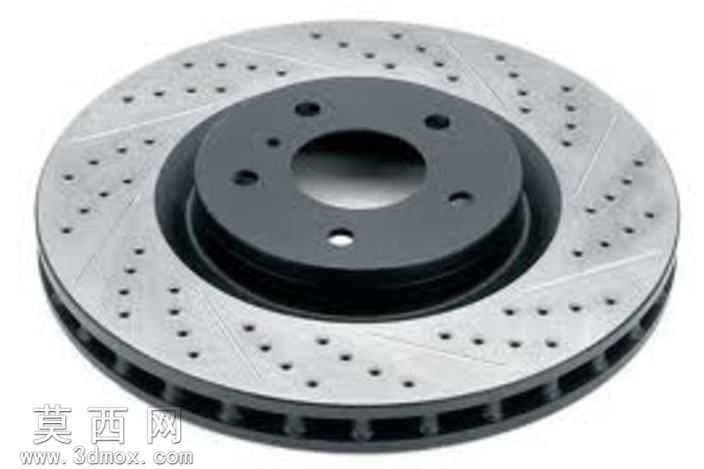

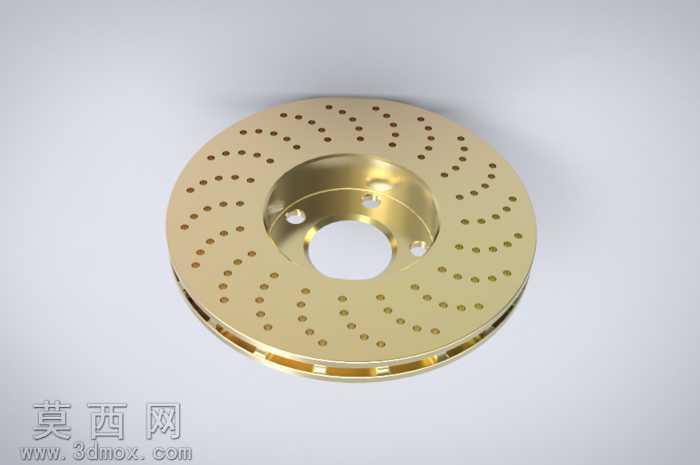

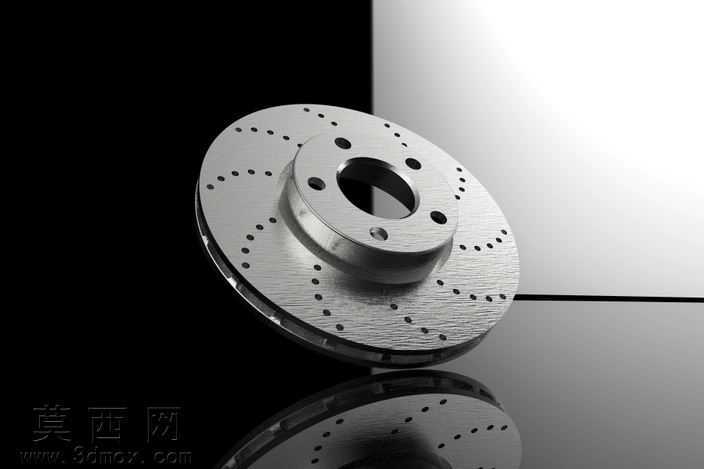

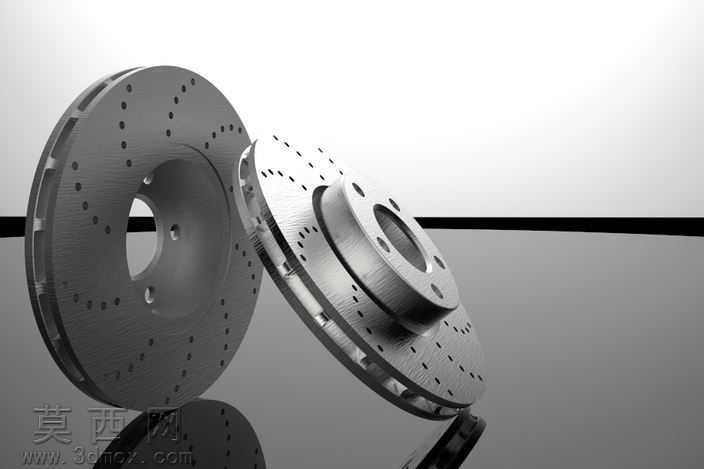

本模型为汽车通风式碟刹制动盘，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循实车制动盘的尺寸比例与装配逻辑，对核心功能结构做了精细化的特征还原。模型整体分为安装法兰盘与制动摩擦盘两大主体部分，中心安装法兰区域预留了与车轮轮毂匹配的中心定位孔，以及周向均匀分布的螺栓安装孔，孔位的分度圆直径、孔深、倒角参数均参考量产制动盘的通用设计标准，保证装配结构的合理性。外侧摩擦工作区采用双层夹腔通风结构，两层摩擦盘之间设置周向均匀分布的散热筋条，筋条沿径向呈导流角度排布，可在车辆行驶时引导气流穿过盘体内部空腔，带走制动过程中摩擦产生的热量，避免高温引发的制动热衰减问题。摩擦盘表面同时设计了径向排布的划线沟槽与阵列分布的圆形散热孔，划线沟槽可在制动时刮除刹车片表面的磨屑与水膜，避免湿滑路况下制动效能下降，打孔结构进一步提升了盘体的散热效率，同时降低了制动盘的整体转动惯量。建模过程中对所有棱边做了符合工艺要求的圆角处理，避免应力集中问题，材质渲染区分了安装法兰区域的铸铁哑光质感与摩擦工作面的金属切削纹理，还原了量产制动盘的真实外观质感。设计思路上兼顾了制动性能、散热效率、结构强度三个核心维度，既还原了高性能改装刹车盘的结构特征，也保留了量产部件的工艺合理性，所有特征均可直接用于结构展示、原理教学或装配模拟使用。
