一体化流线型木制玩具跑车结构设计

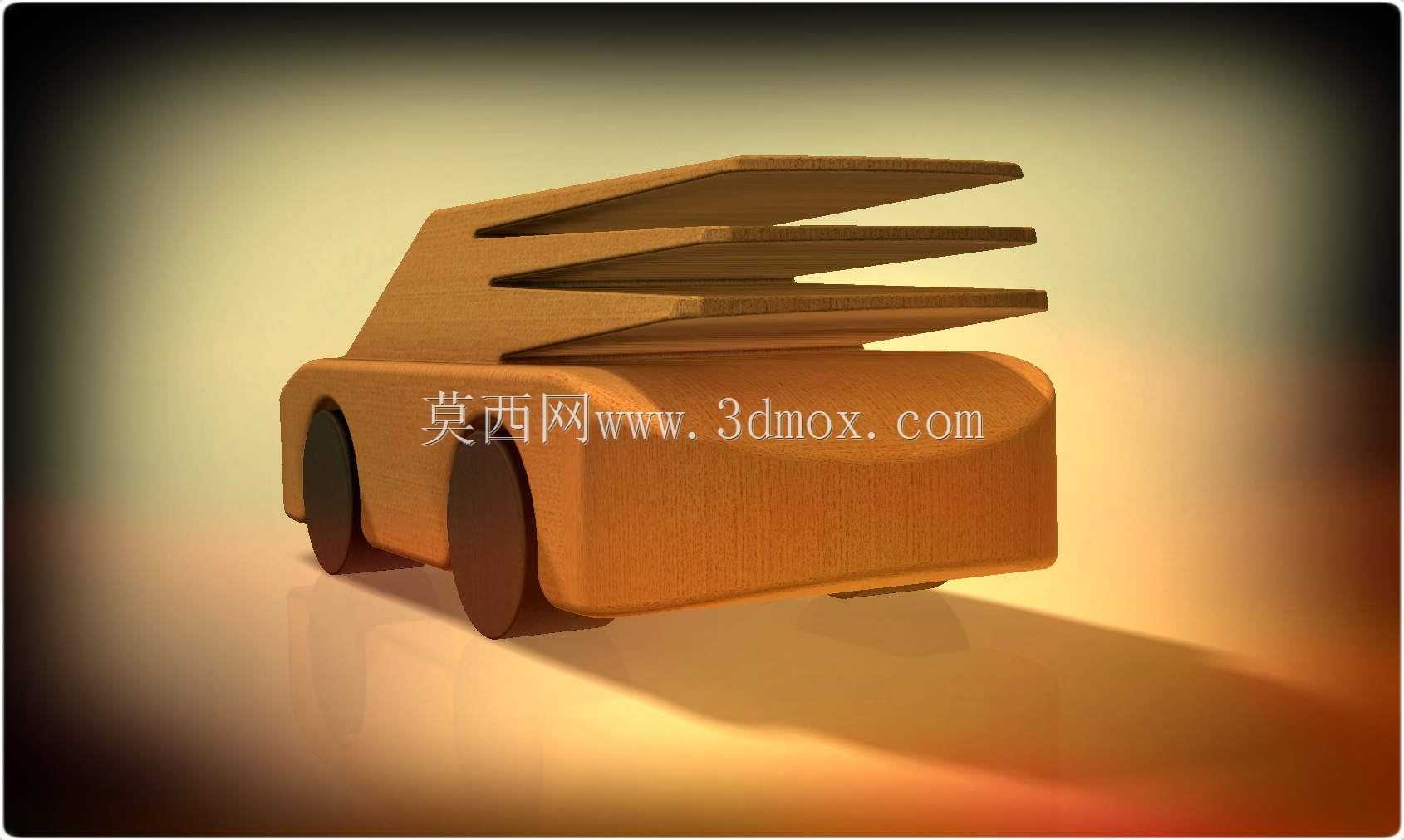

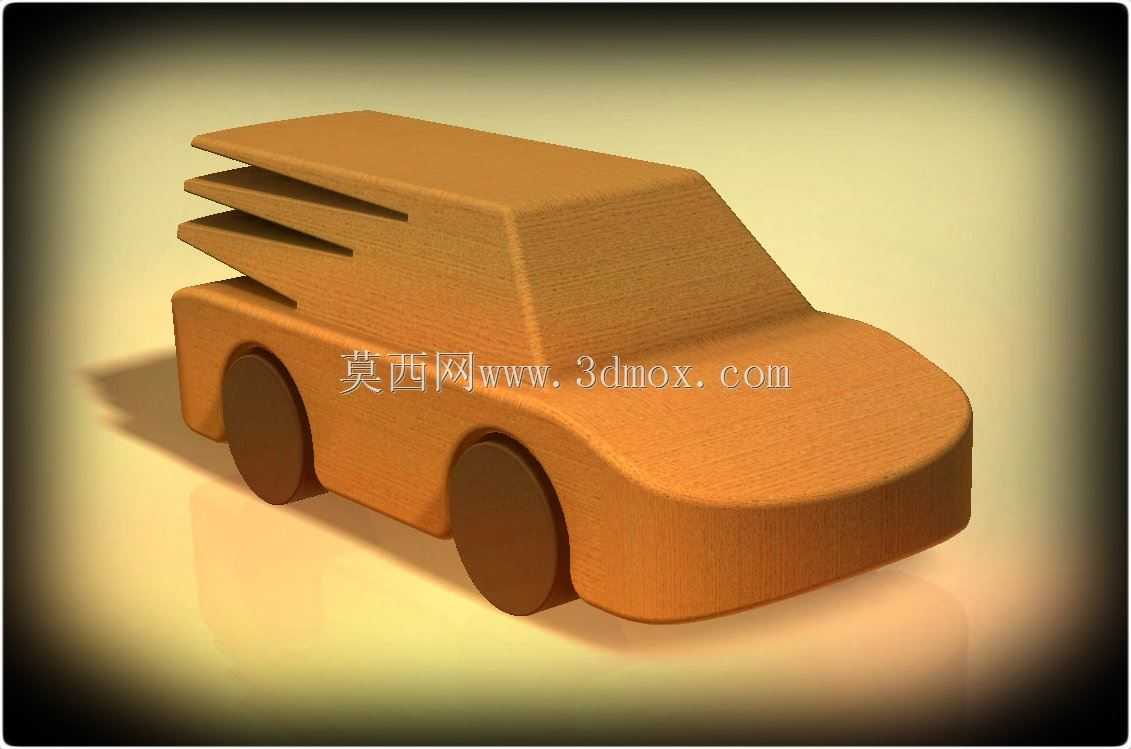

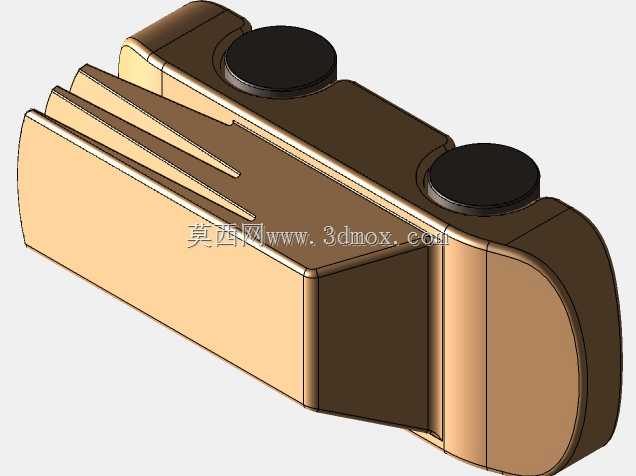

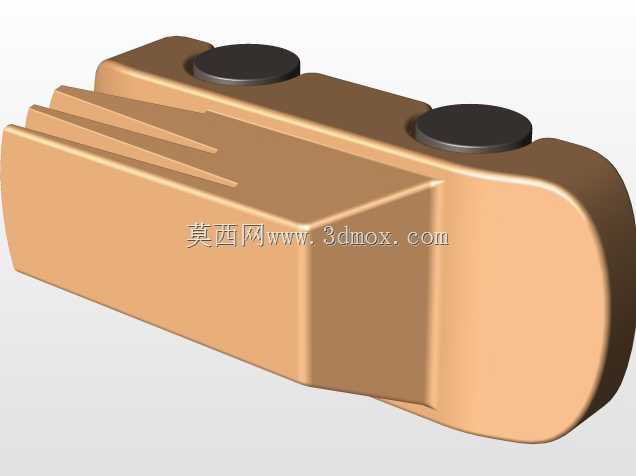

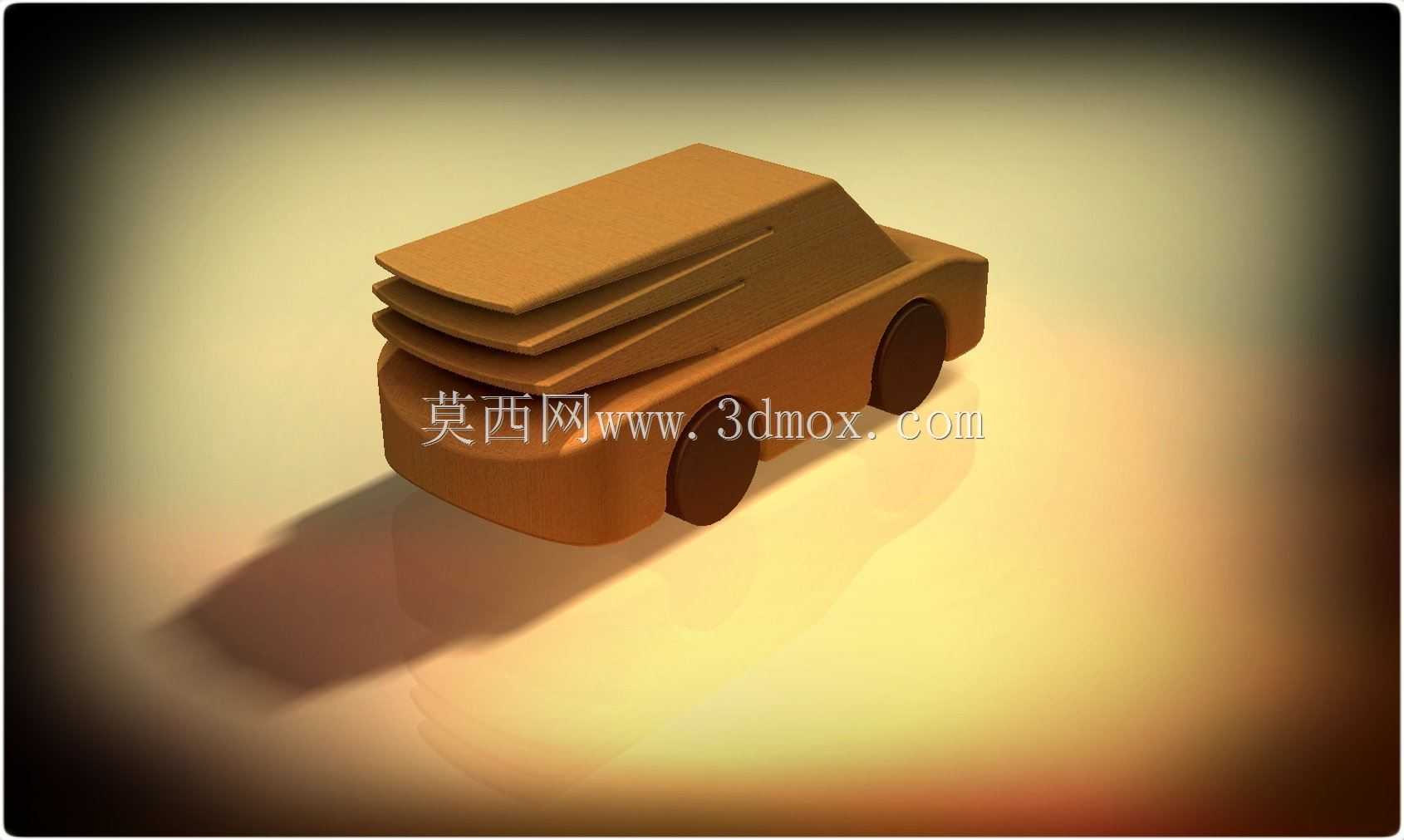

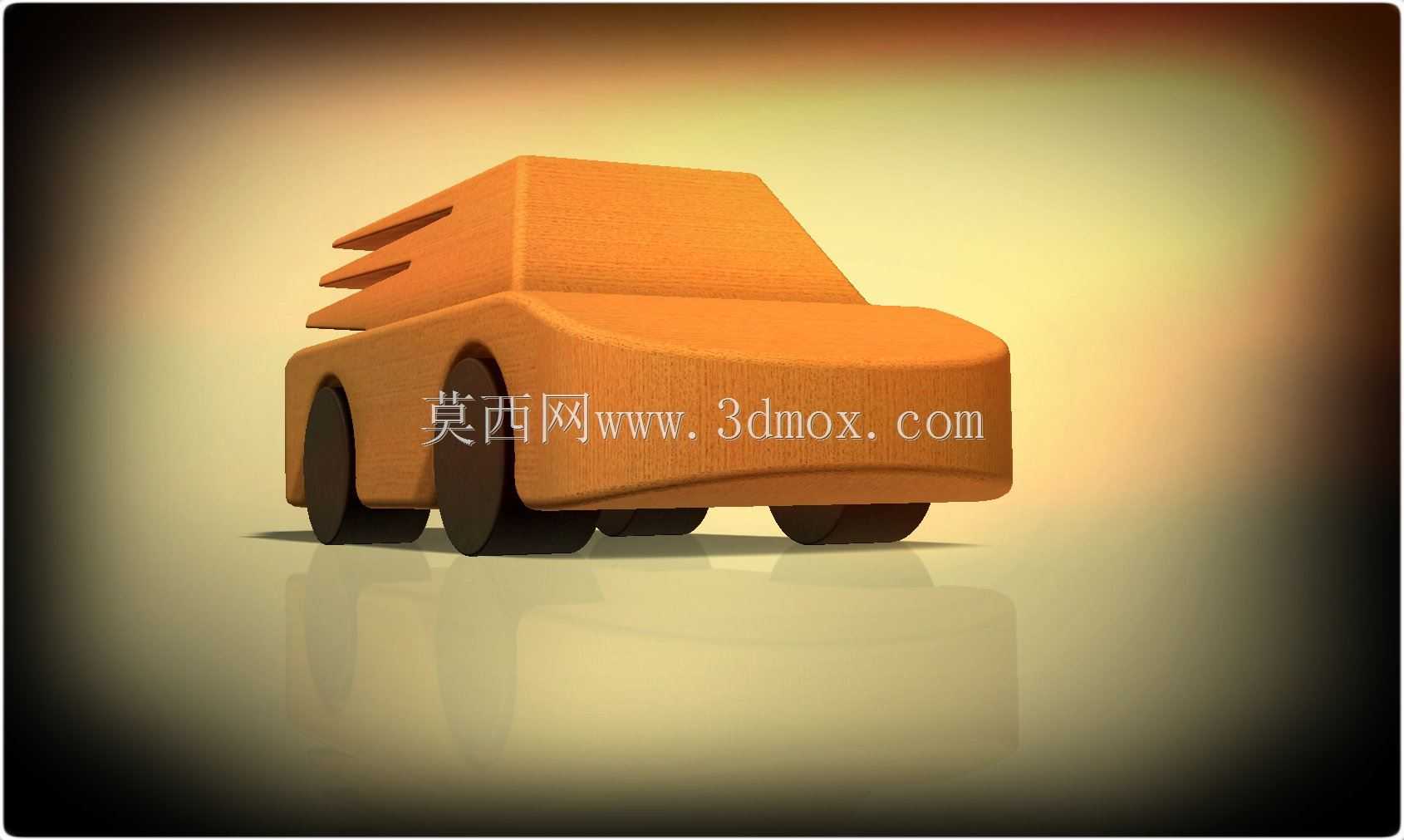

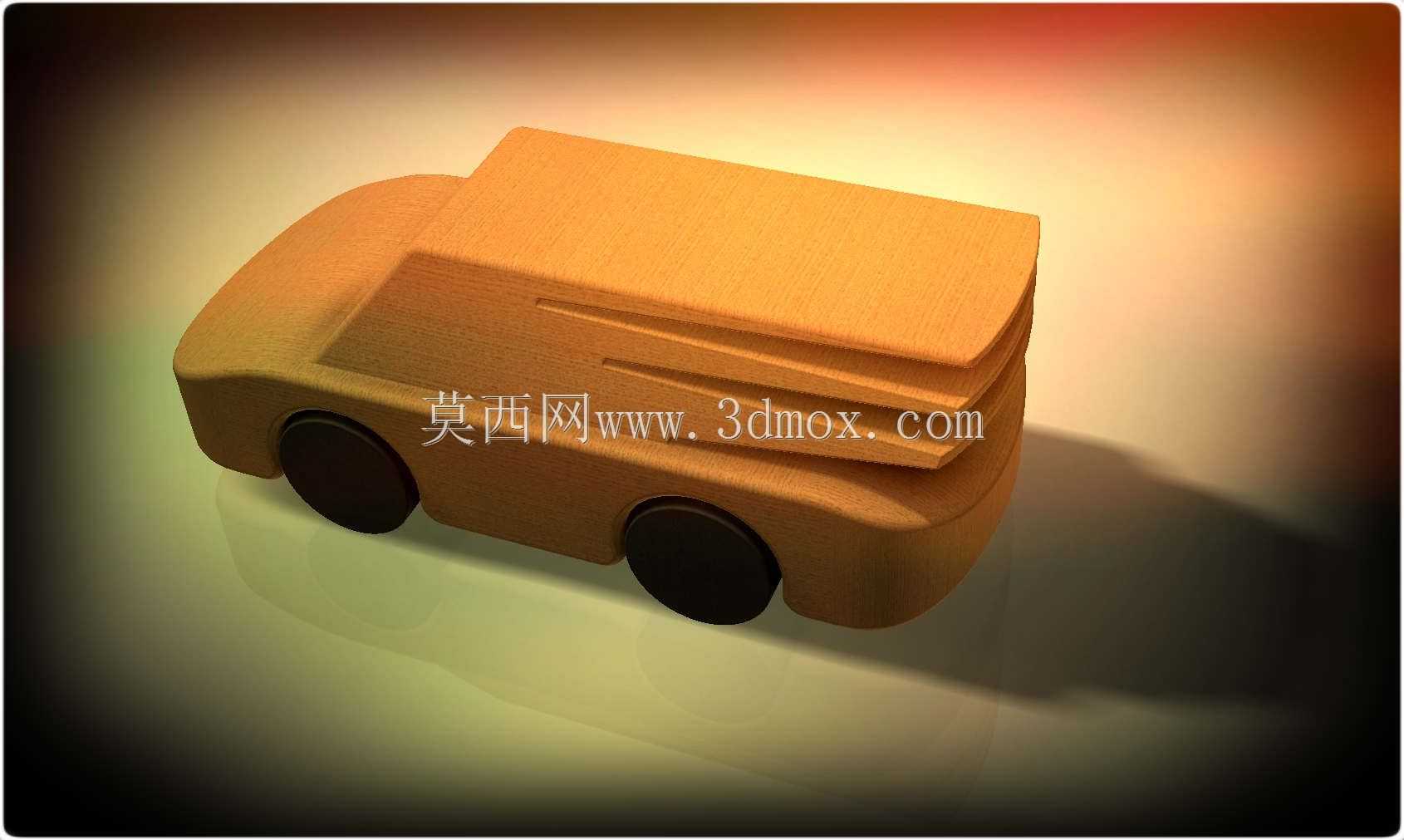

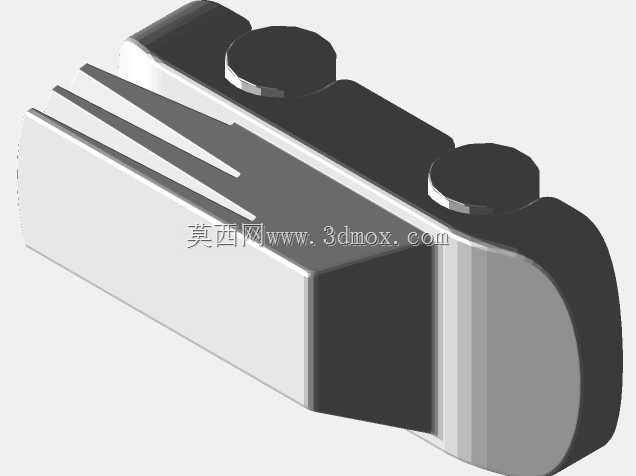

这款木制玩具跑车的整体外形尺寸控制在长180mm、宽75mm、高65mm的边界内，所有外露棱边均做了R3-R5的圆弧倒钝处理，完全符合儿童玩具的安全设计规范，不存在尖锐凸起易造成划伤的结构风险。从结构设计思路来看，整车采用一体化车身加独立轮组的拆分逻辑，车身主体为整块实木铣削成型，后部三层平行的扰流造型并非装饰性凸起，而是与车身主体一体加工的结构，既还原了超跑的尾部空气动力学设计特征，又避免了额外粘接拼接带来的结构脱落风险，适合低龄儿童把玩时的受力场景。轮组部分采用隐藏式轴销连接，车轮与车身轮拱之间预留了1.2mm的转动间隙，既保证车轮转动顺滑无卡滞，又不会出现间隙过大导致车轮歪斜脱落的问题，轮拱的弧度经过反复校核，车轮转动时不会与轮拱内侧发生摩擦干涉。从实际应用场景来看，这款结构既可以作为木质玩具量产的设计参考，也可作为文创周边、桌面装饰摆件的结构原型，一体化的车身结构大幅降低了小批量加工时的装配难度，不需要复杂的工装夹具即可完成组装。车身前部的楔形车头造型做了15度的倾角优化，既还原了跑车的低趴视觉特征，又保证了车身放置时的重心稳定，推玩过程中不会出现前倾栽头的问题。车身侧面的内凹腰线设计，一方面是还原实车的造型特征，另一方面也增加了车身的结构刚性，避免整块木料在温湿度变化时出现开裂变形的问题。尾部的三层扰流结构每层厚度控制在8mm，层间间隙为5mm，加工时采用整体铣削工艺，不需要额外拼接，既保证了结构强度，又让尾部造型更具层次感。轮组的直径设计为30mm，宽度12mm，与车身比例协调，车轮边缘同样做了圆弧处理，接触地面的面为小弧面设计，在木质桌面、布艺表面等不同接触面都能顺畅滑动，不会出现卡滞。整车没有额外的细小可拆卸零件，所有结构连接均采用过盈配合加食品级木胶粘接，完全避免了儿童误吞小零件的安全隐患，结构设计上充分考虑了木质材料的加工特性，所有曲面均为三轴CNC可加工的连续曲面，不需要五轴设备即可完成加工，大幅降低了生产端的设备门槛，适合木质玩具加工厂、文创工作室做小批量量产参考，也可作为三维建模初学者练习曲面建模、装配校核的练习案例。
