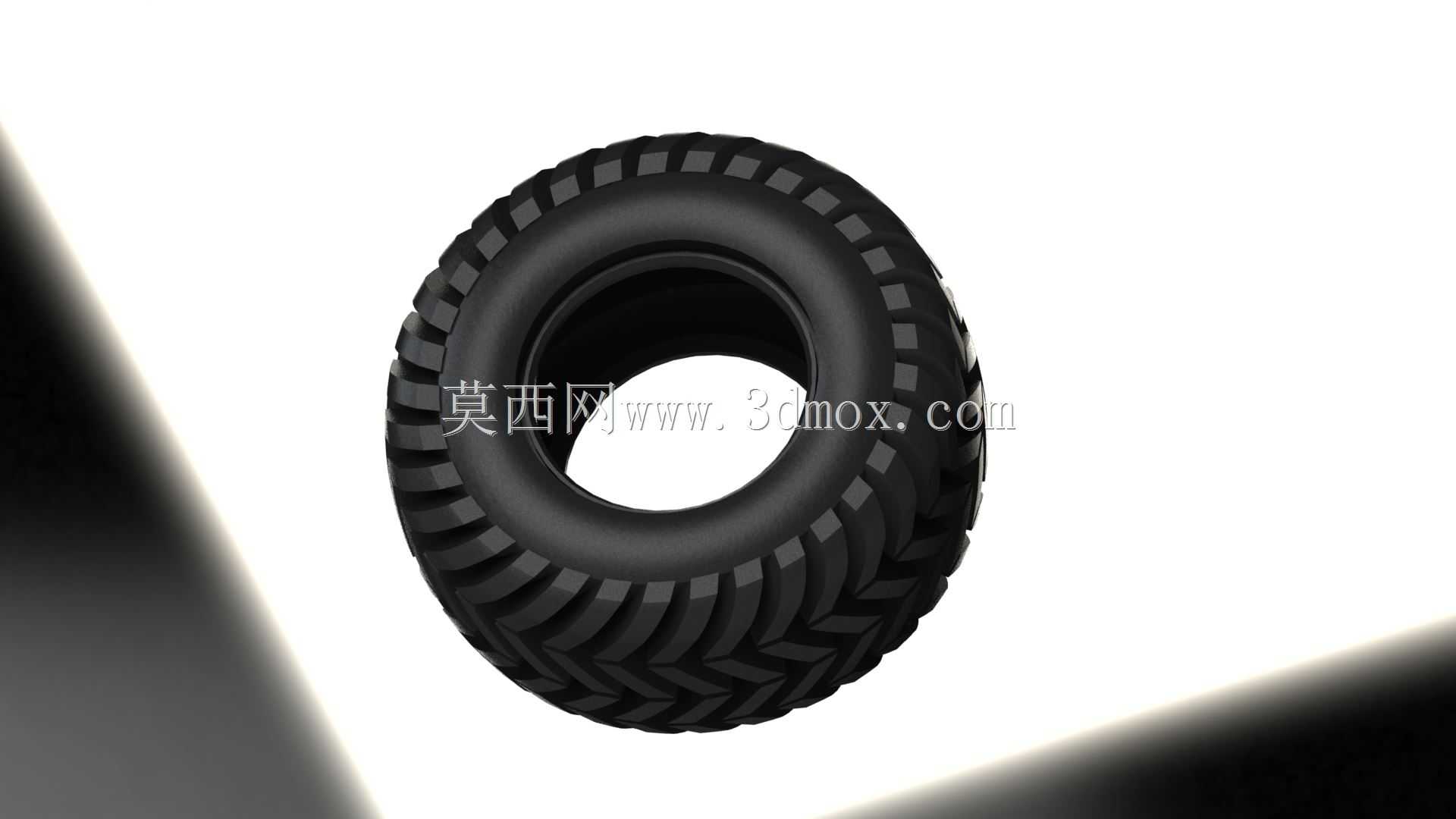

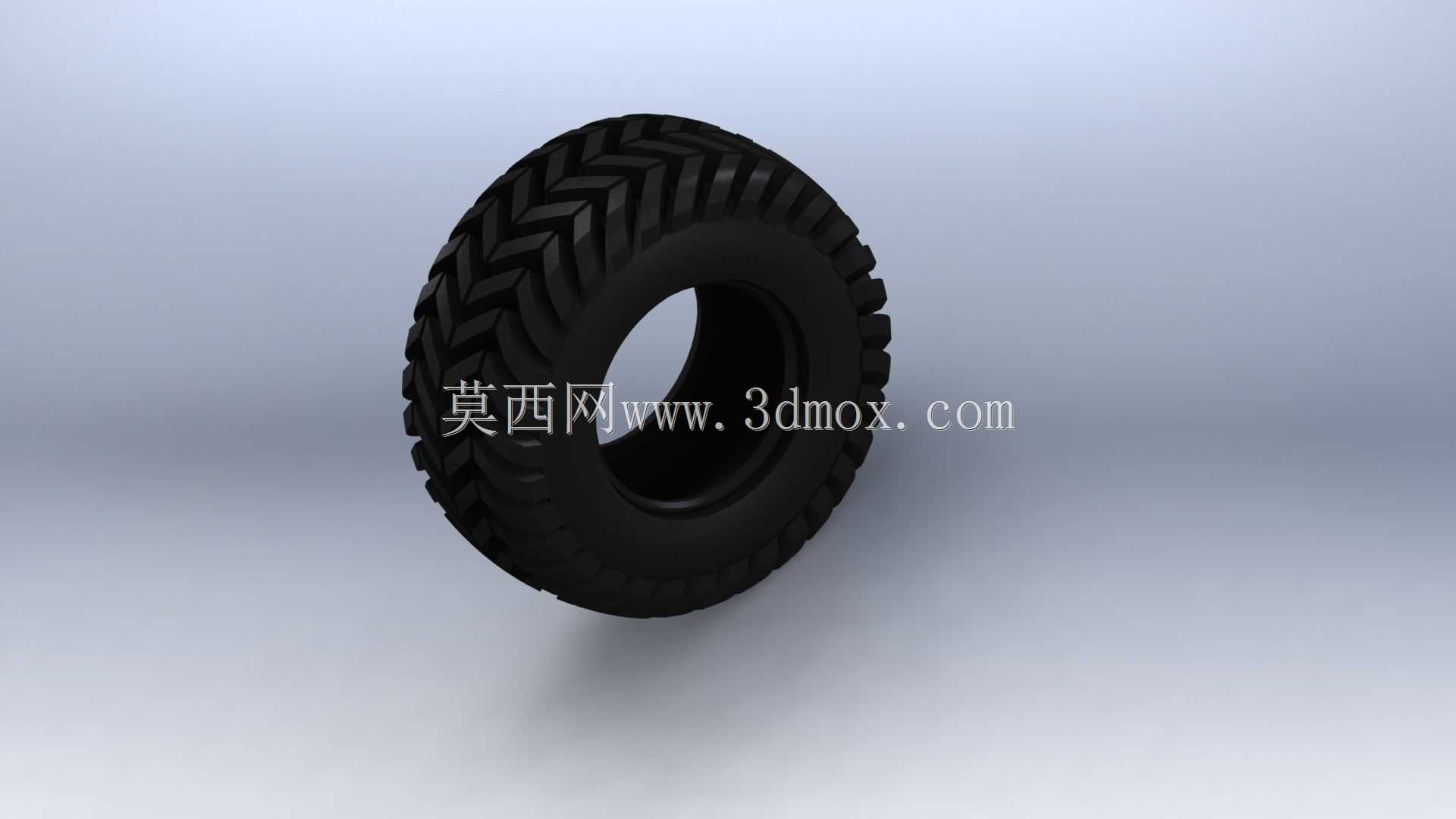

SolidWorks简易越野花纹轮胎三维建模作品

这款轮胎模型针对非铺装路面行走场景设计，常见于小型越野作业车辆、农用短途转运设备、场地特种作业代步车的行走系统中，作为车辆与地面直接接触的承载部件，核心作用是传递驱动与制动力矩，缓冲路面颠簸带来的刚性冲击，同时通过胎面花纹的咬合作用提升湿滑、泥泞、松散砂石路面的抓附能力，避免行走过程中出现打滑、侧滑的失控风险。建模过程中优先从胎体的基础轮廓入手，先通过旋转特征构建轮胎的环形基体，确定胎侧的弧度、胎圈的安装基准直径，这部分尺寸直接匹配对应轮辋的安装边界，胎圈位置的内径公差需要与轮辋的止口尺寸适配，保证装配后胎圈与轮辋贴合紧密，不会在充气承压状态下出现脱圈、漏气的问题。胎面的块状交错花纹采用拉伸切除结合圆周阵列的方式完成，人字形交错的花纹块排布参考了越野轮胎的经典接地逻辑，相邻花纹块的沟槽留有足够的排水、排泥空间，当轮胎在泥泞路面滚动时，沟槽可以快速将嵌入的泥块甩出，避免花纹被异物填满失去抓地力；花纹块的边缘做了微小的倒角处理，既还原了真实橡胶轮胎的脱模工艺特征，也能避免应力集中导致的建模特征失真。胎体的断面厚度参考了同规格充气轮胎的实际参数，胎侧位置厚度略薄于胎面位置，对应真实轮胎的形变特性，在承受垂向载荷时胎侧可以产生可控的弹性形变，过滤路面传递的细碎振动。建模过程中没有过度添加复杂的内部帘线层细节，重点还原轮胎的外部装配尺寸与胎面功能特征，既可以用于整车装配阶段的行走系统干涉检查，也能作为后续轮胎受力仿真、整车渲染展示的基础模型使用，在装配验证环节，可以直接匹配对应规格的轮辋模型，检查转向过程中轮胎与轮拱、悬架部件的安全间隙，提前规避实车装配时的运动干涉问题。
