可变形迷你黄色玩具机器人结构设计

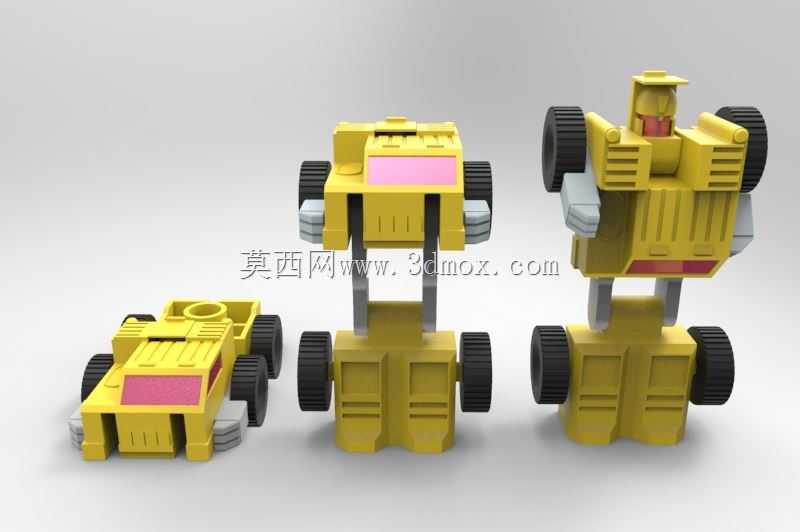

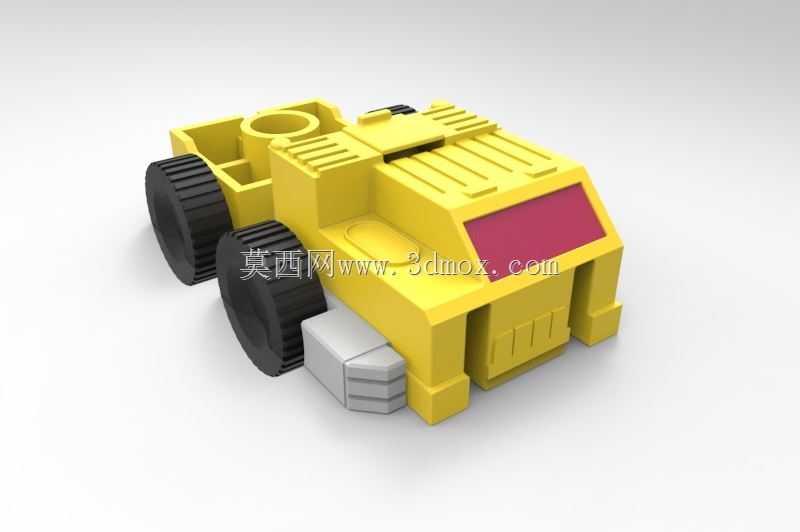

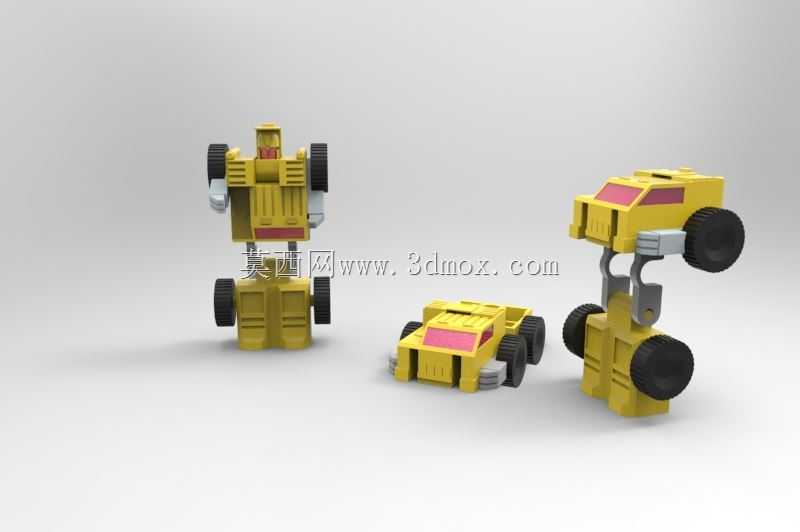

本次设计的可变形玩具结构，核心围绕形态切换的可靠性与把玩安全性展开，在结构设计阶段首先明确了两种核心形态的边界尺寸：载具形态下整体外轮廓控制在手掌可握持范围内，轮组突出车体侧面的尺寸不超过3mm，避免把玩时轮组剐蹭手指；机器人形态下腿部支撑结构的接地面积占整体投影面积的42%，保证直立放置时的静态稳定性，不会出现轻微触碰即倾倒的问题。

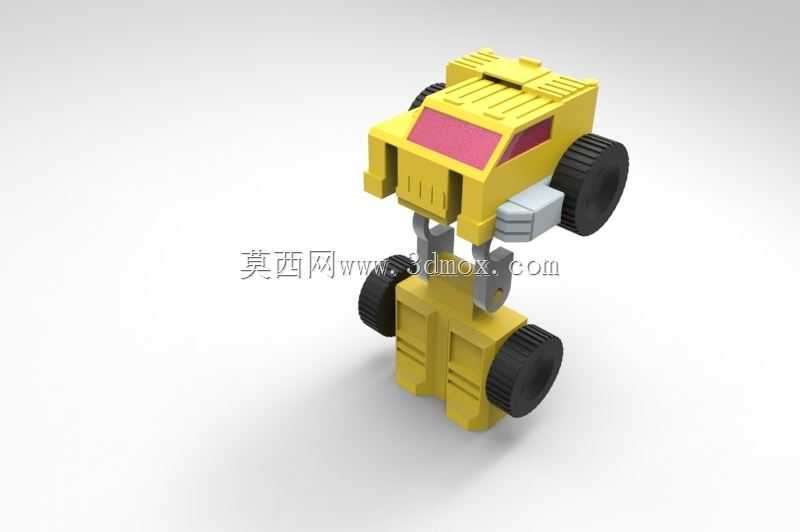

从功能实现逻辑来看，该结构无需额外拆卸零件即可完成形态切换，躯干部分的转轴采用过盈配合的卡接结构，转动阻尼控制在0.2N·m，既可以保证形态切换后结构不会松脱移位，又能让适龄使用者无需借助工具即可手动完成变形操作。手臂部分的灰色连接件采用嵌入式滑槽结构，在载具形态下可完全收纳入车体侧面的预留槽位，不会出现突出的结构棱角，所有外露边缘均做了R0.8mm的圆角处理，符合玩具类产品的安全设计规范。

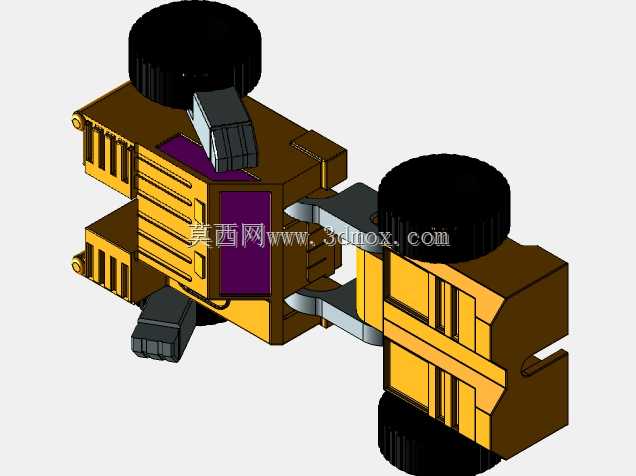

在实际应用场景中，这类小型变形玩具结构既可以作为潮玩手办的桌面摆件，也可作为儿童益智拼装玩具的结构参考，帮助使用者理解简单的连杆传动、转轴定位的机械原理。设计过程中优先考虑了塑胶注塑成型的工艺可行性，所有结构的拔模斜度控制在1.5°-2°之间，没有出现倒扣结构无法脱模的问题，轮组部分采用独立的分件设计，通过中心的卡轴与车体连接，转动时无卡滞，同轴度误差控制在0.1mm以内，保证载具形态下推行顺畅。

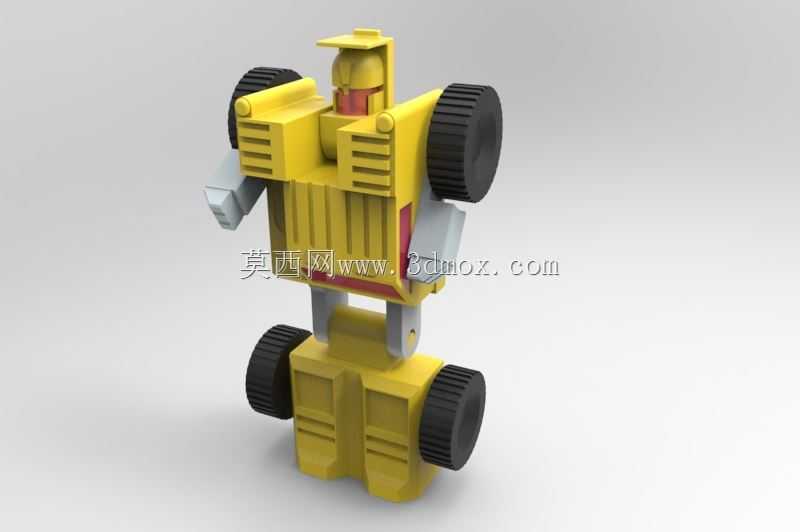

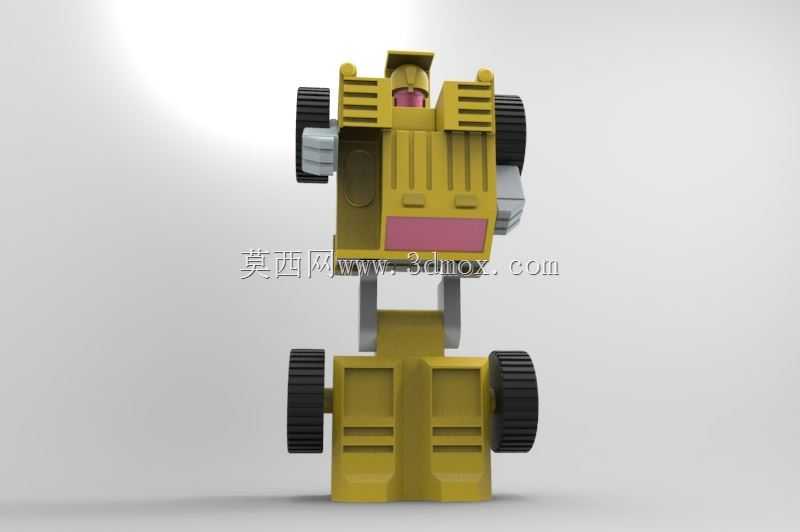

结构设计阶段特意规避了细小易脱落的零件，所有连接结构均采用一体式卡接，避免零件脱落造成误吞风险，躯干部分的粉色视窗区域采用与主体黄色不同的材质配色，在三维建模阶段就完成了分色面的拆分，后续开模时无需额外做拆件处理即可实现双色外观效果。机器人形态下的头部结构隐藏在载具形态的车体上部，变形时通过躯干的抬升动作自动露出，不需要额外手动翻折，简化了变形操作的步骤，降低了低龄使用者的操作门槛。腿部结构在两种形态下分别承担不同的功能：载具形态下作为车体的底盘支撑结构，保证车底与放置平面的间隙均匀；机器人形态下作为直立支撑腿，内部设置有横向的加强筋，承受竖直方向压力时的形变量不超过0.05mm，反复变形操作也不会出现结构断裂的问题。
