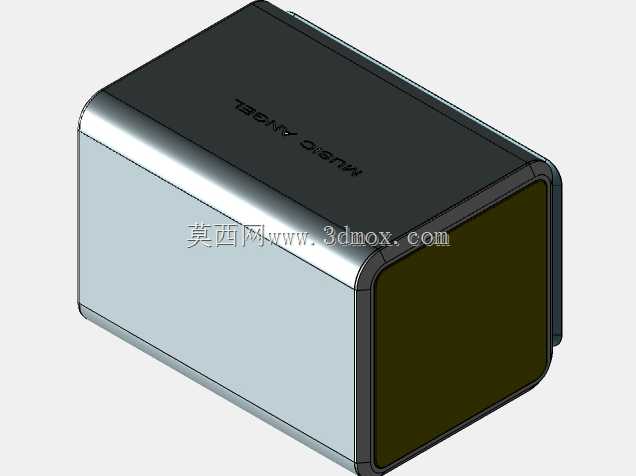

便携迷你蓝牙音箱外观结构三维建模

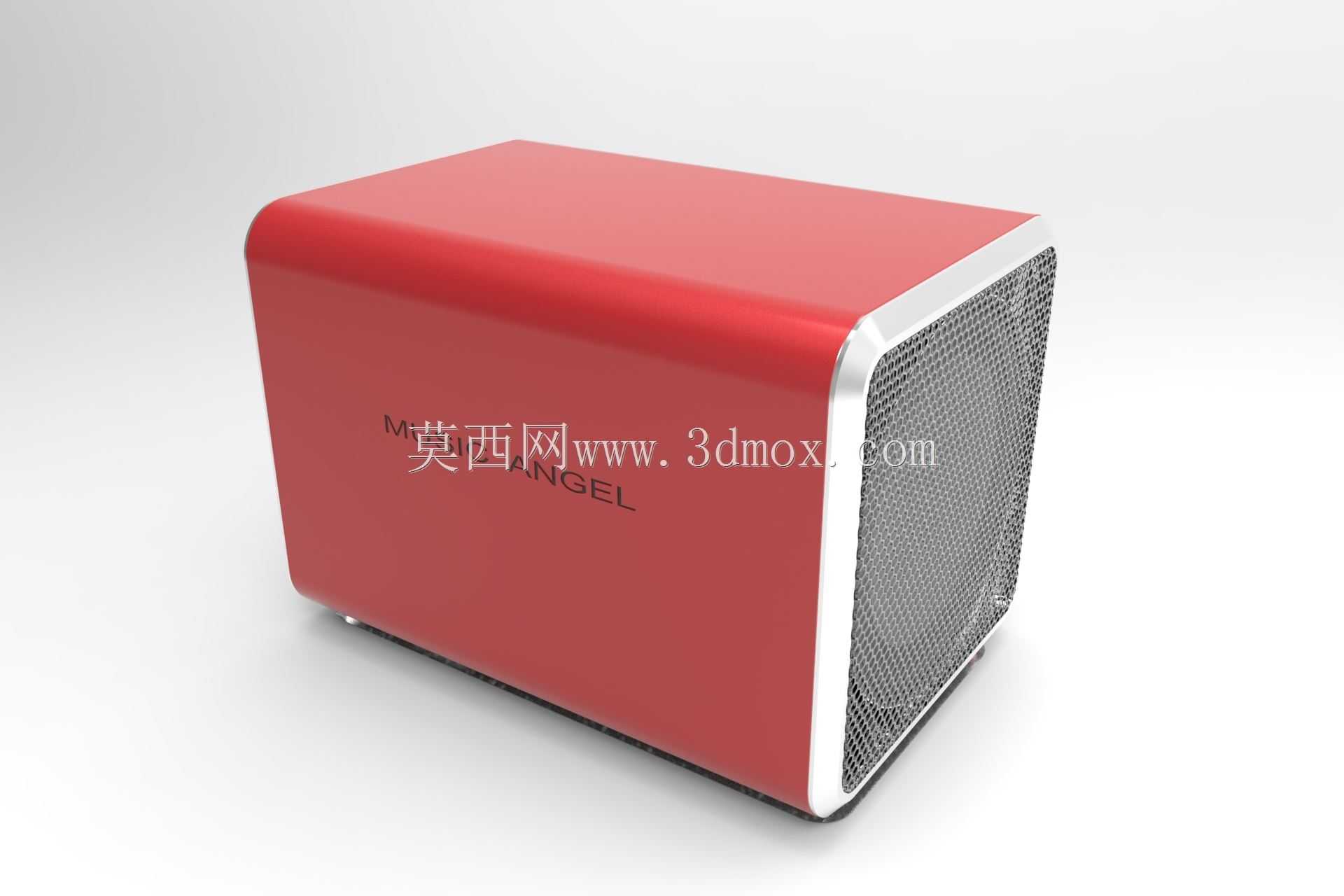

　　这款迷你便携音箱的结构设计，核心围绕桌面近场聆听、户外随身使用两类核心场景展开，在做结构堆叠的时候首先要平衡声学腔体容积和整机便携性的矛盾——常规小体积音箱容易因为腔体不足导致低频发闷、声压不够，建模阶段先预留了120cc的密闭声学腔体，在网罩和单元之间留出8mm的缓冲间隙，避免大音量下单元振膜触碰网罩产生破音。整机外形做了圆角立方的处理，所有外露棱边都做了R3.5的圆角过渡，既避免随身揣放时刮蹭背包内衬，也能在桌面摆放时减少磕碰掉漆的风险，整机外轮廓尺寸控制在82mm76mm68mm，重量控制在180g以内，单手握持没有坠手感，也能轻松放进牛仔裤侧袋或者小型挎包的隔层里。前面板的金属防护网采用0.4mm孔径的冲孔网设计，

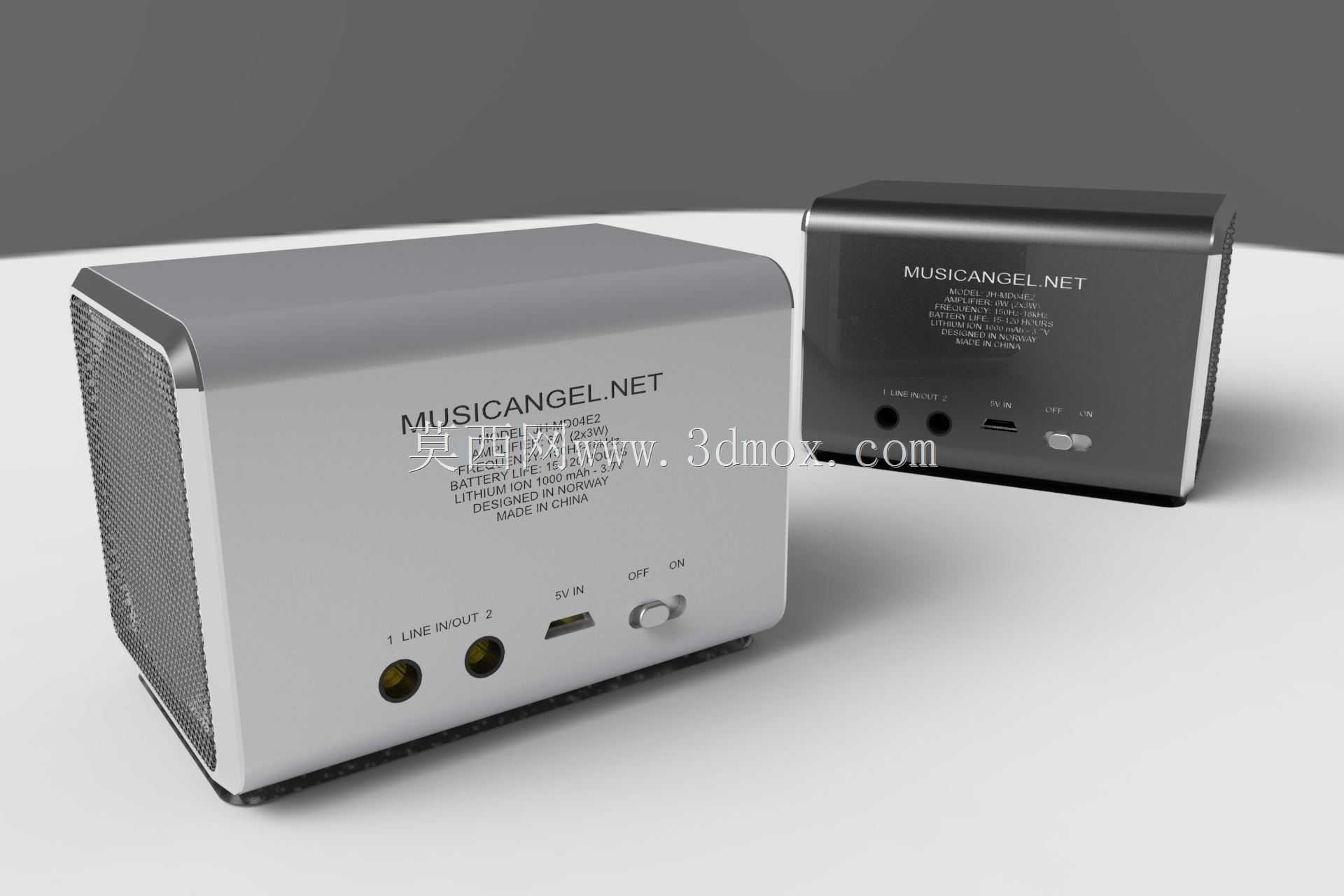

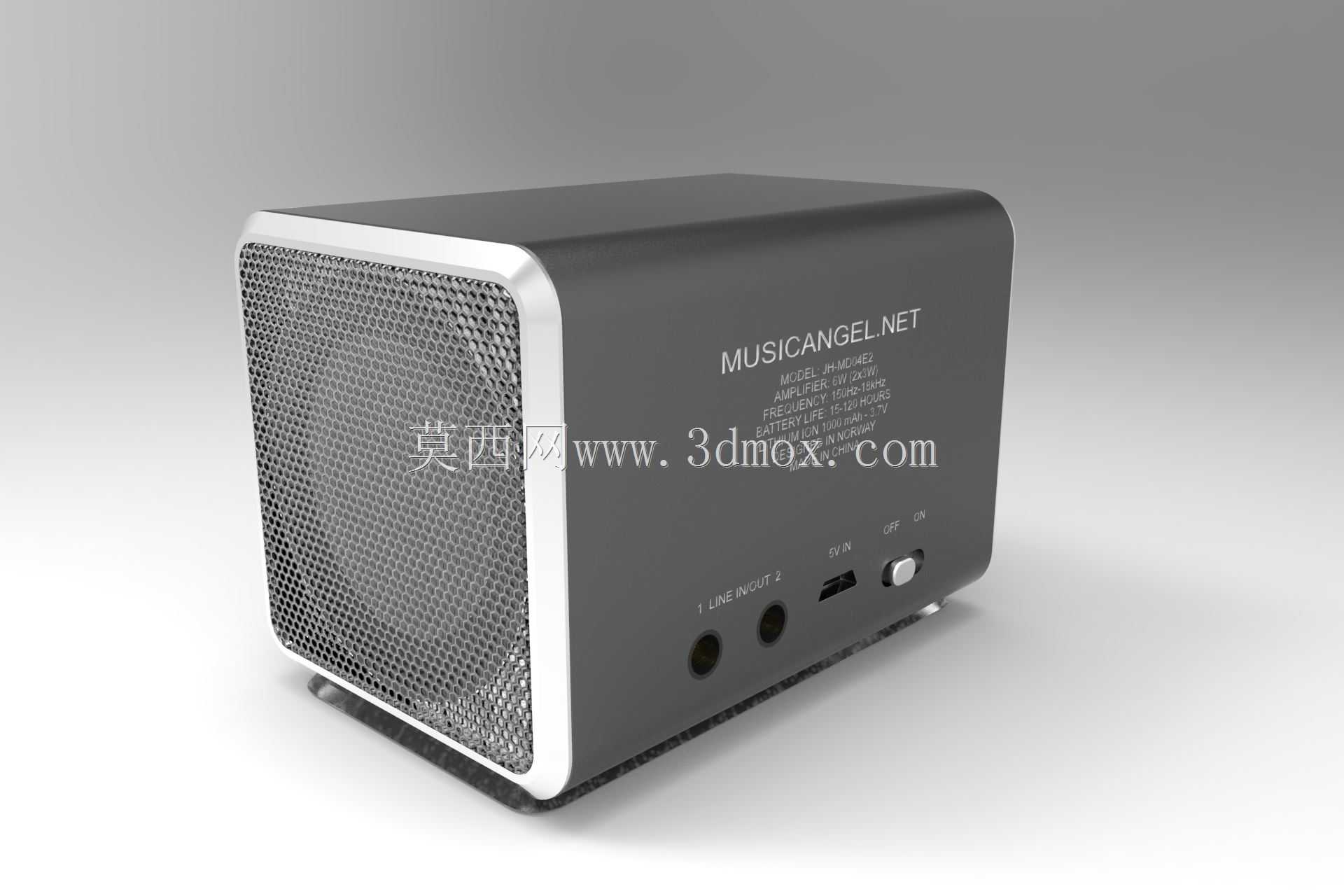

　　开孔率控制在62%，既可以阻挡日常使用中的灰尘、细小杂物触碰扬声器单元，也不会对声波传递造成过多衰减，网罩和前壳的配合采用周圈0.15mm的过盈压合结构，不需要额外打胶就能固定牢固，后期维修拆解也不会留下胶痕。机身侧面的接口区域做了内凹1.2mm的沉台设计，依次排布3.5mm音频输入接口、TF卡插槽、Micro USB充电接口和电源拨动开关，沉台结构可以避免接口直接外露，日常摆放时接口不会直接和桌面摩擦造成磨损，同时所有接口的插拔行程都预留了足够空间，插线时不会因为外壳干涉导致插头插不到位。底部设计了一圈1.2mm厚的硅胶防滑垫，和底壳采用背胶粘接固定，防滑垫突出底壳0.8mm，放在光滑的玻璃或者木质桌面上时，

　　即使音量开到最大产生机身振动，也不会出现滑移移位的情况，同时硅胶垫还能滤除一部分机身和硬质桌面接触产生的谐振杂音，提升中低频的清晰度。外壳的主体结构采用ABS+PC混合材质注塑，表面做细晒纹处理，不容易残留指纹和日常使用的划痕，前壳和后壳的配合采用周圈卡扣加两颗M2螺丝的固定方式，卡扣均匀分布在壳体四周边缘，螺丝隐藏在底部防滑垫下方，整机外观没有外露的螺丝孔，视觉整体性更强。在建模装配阶段，所有内部元器件的定位都做了对应的限位筋：扬声器单元通过四个定位柱固定在前壳内侧，限位筋和单元外圈的配合间隙留0.1mm，装配时不需要额外打胶就能精准定位，避免单元偏移导致的声相位偏差；内置锂电池仓做了四周的挡筋，电池和挡筋之间留0.

　　2mm的间隙贴泡棉缓冲，防止随身携带时的晃动导致电池移位；电路板通过两颗螺丝固定在后壳的定位柱上，接口位置和外壳开孔的同轴度公差控制在0.1mm以内，避免出现插头插偏的问题。声学设计上，单元采用40mm全频内磁扬声器，配合密闭式腔体的阻尼设计，频响范围可以覆盖120Hz-18kHz，满足日常流行音乐、有声读物的播放需求，在腔体内部对应扬声器的位置还预留了3mm厚的吸音棉粘贴空间，进一步减少腔体内的驻波反射，让中频人声更清晰。功能层面除了蓝牙无线连接，还支持有线音频输入、TF卡本地播放，对应的功能按键和开关的操作力都做了适配，电源开关的拨动行程控制在2mm，操作反馈清晰不会出现卡滞，所有接口的焊盘位置都预留了走线空间，内部线束走壳体边缘的线槽，用线卡固定避免和扬声器单元接触产生杂音。安装边界上，这款产品不需要额外的固定支架，直接平面摆放即可，底部的防滑垫适配绝大多数平整桌面材质，机身侧面的散热间隙留0.3mm，长时间大音量播放时内部电路产生的热量可以通过壳体间隙自然散出，不会出现局部过热的问题。在做结构校验的时候，还特意做了跌落模拟：1米高度自由跌落至水泥地面时，壳体的圆角结构可以分散冲击力，内部的卡扣和螺丝固定结构不会松脱，接口和电池位置的缓冲泡棉可以吸收冲击能量，避免元器件损坏，满足日常随身使用的耐用性要求。
