仿真F1玩具赛车结构三维设计

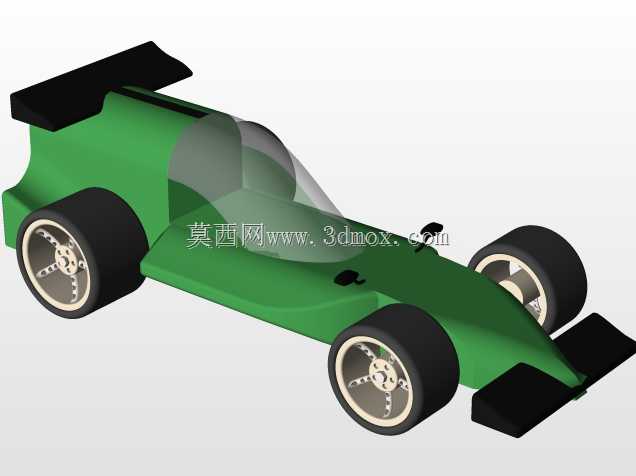

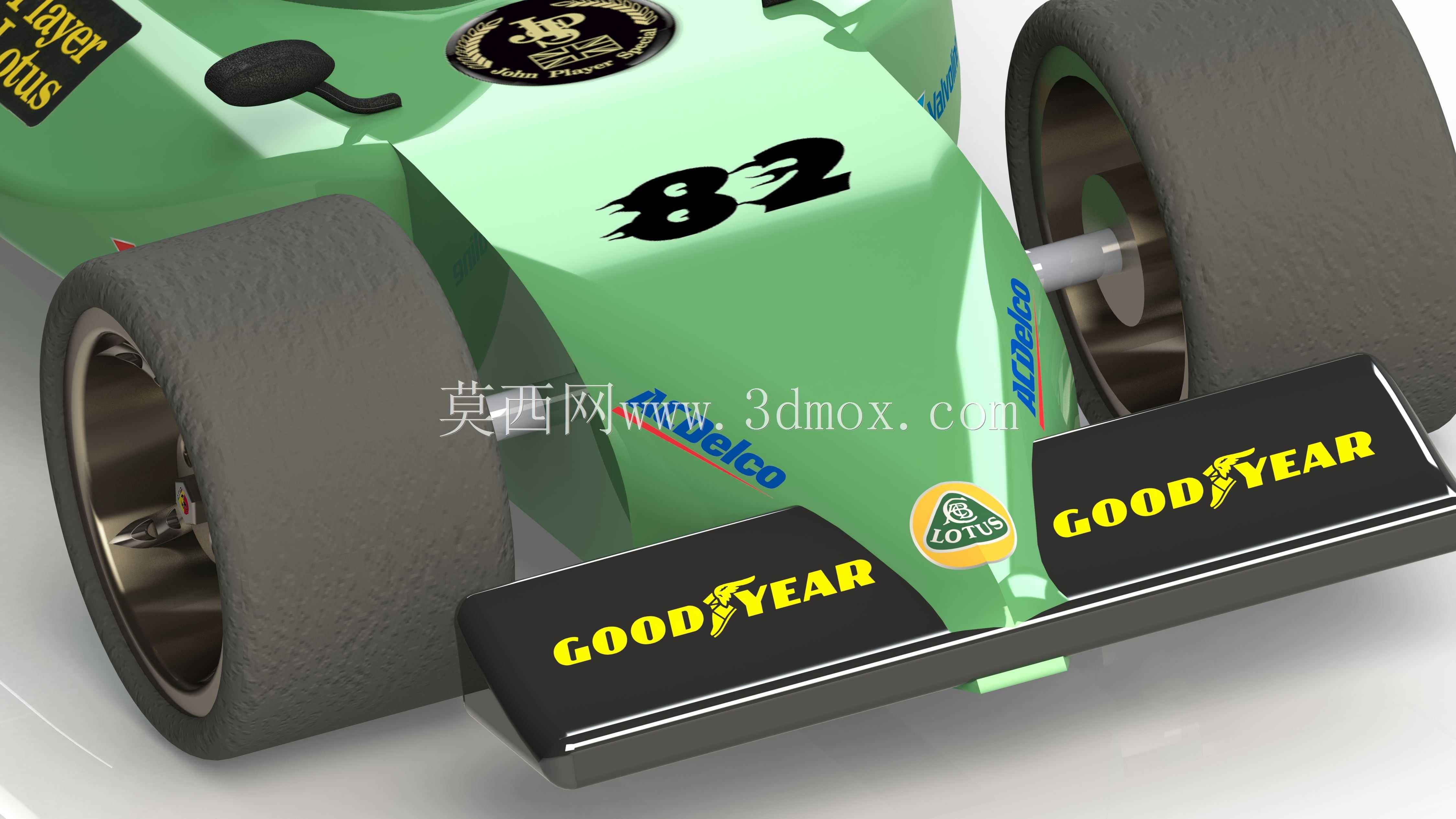

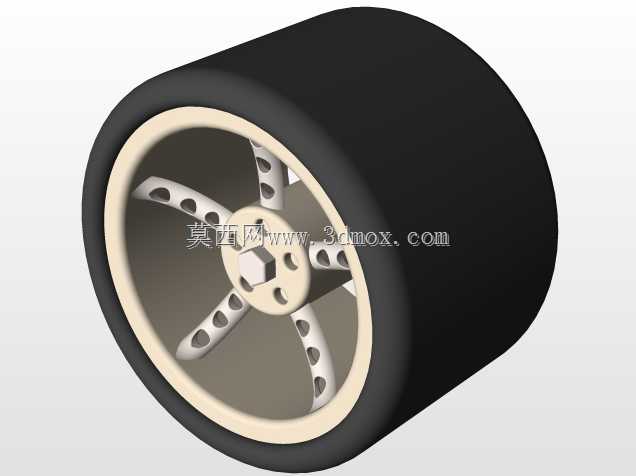

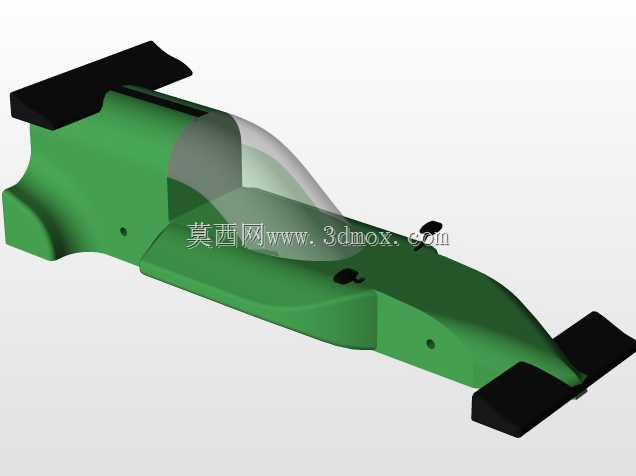

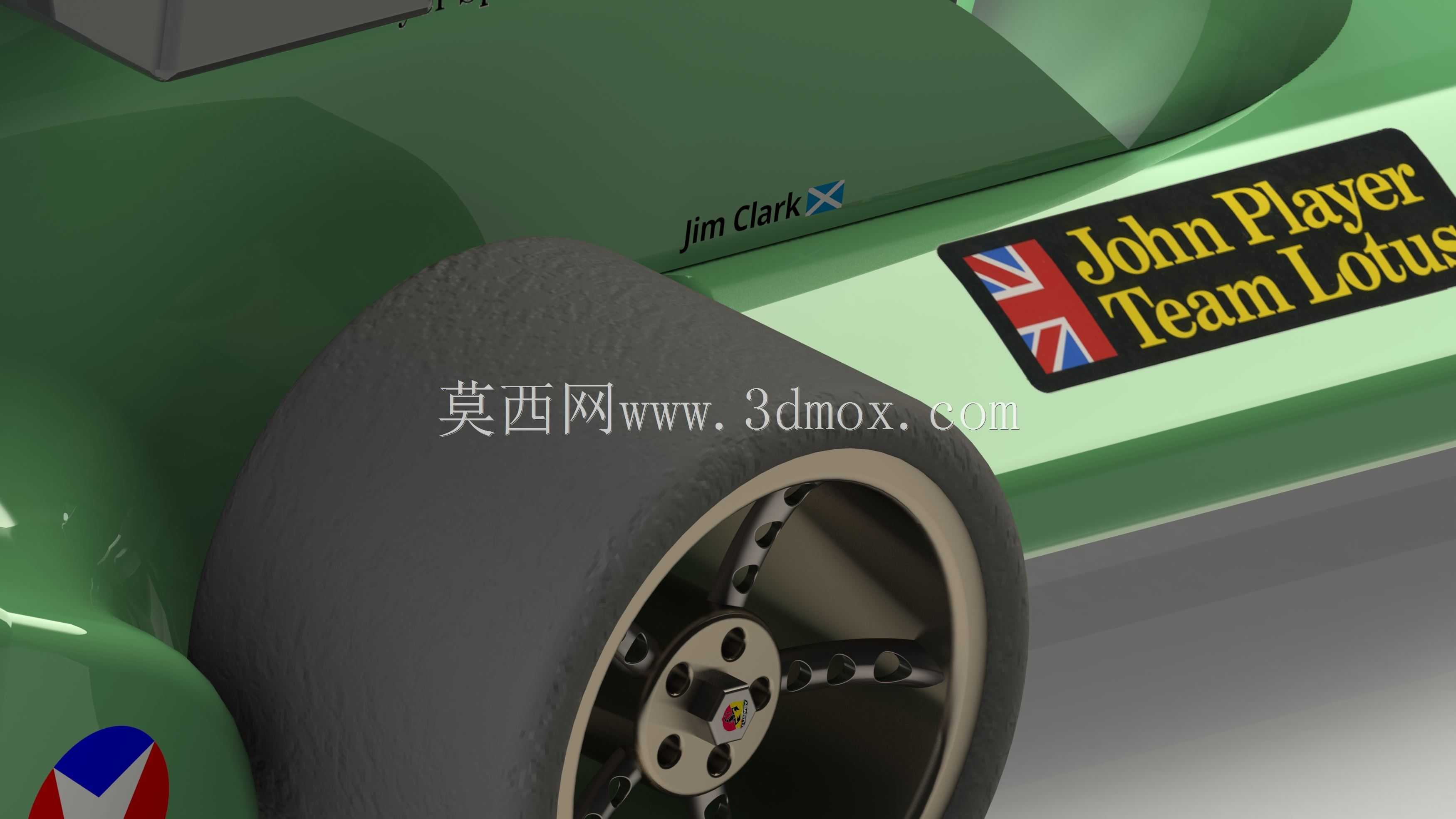

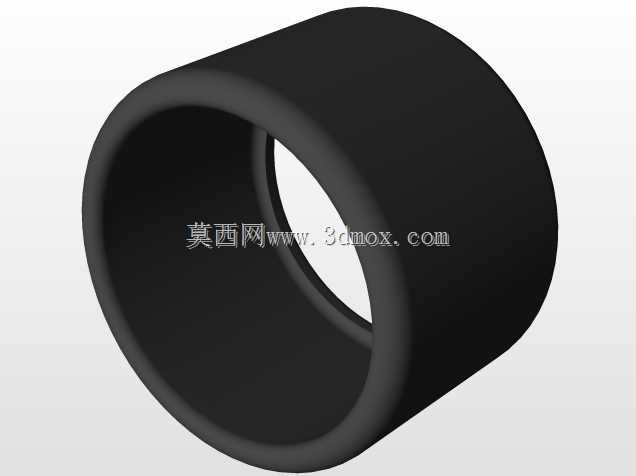

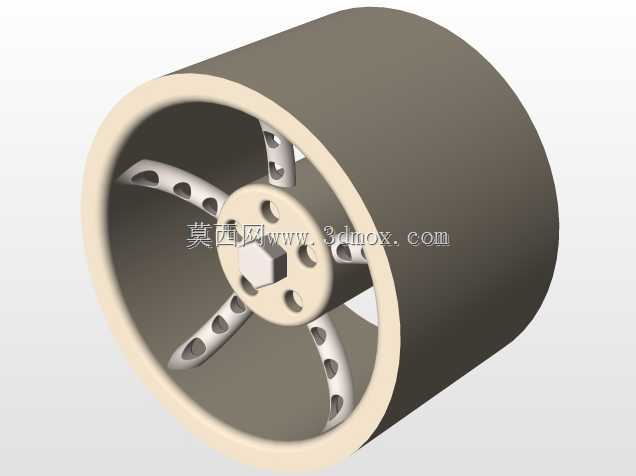

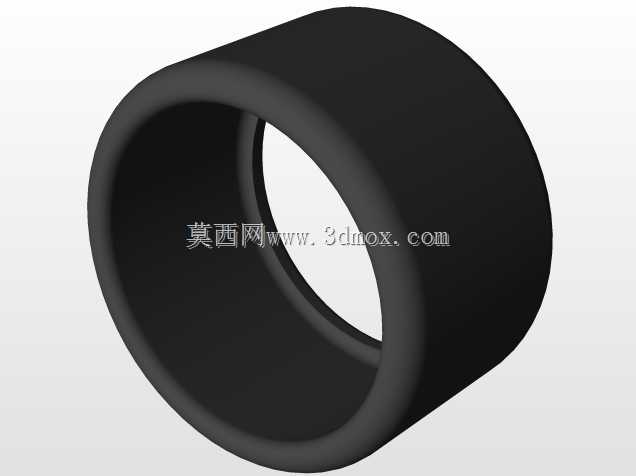

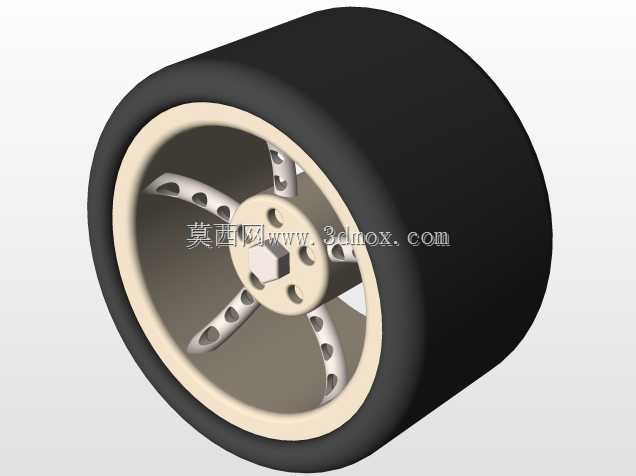

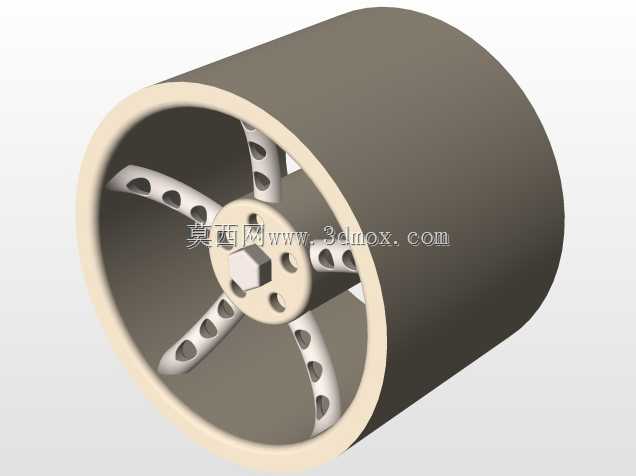

这款F1玩具赛车的结构设计，首先围绕低龄用户的实际使用场景展开，日常桌面滑行玩耍、孩童手持把玩、小型竞速互动是核心应用场景，因此在结构设计上优先考虑了抗摔碰的结构冗余，所有外露棱边均做了R2以上的圆角过渡，避免尖锐边角造成使用划伤。从功能特性来看，模型还原了F1赛车的低趴车身姿态，前翼、尾翼的造型比例严格参照真实F1赛车的空气动力学布局做了适配玩具场景的简化，既保留了竞速赛车的视觉辨识度，又去掉了真实赛车上复杂的可调空气动力学结构，降低玩具生产的开模难度，同时避免细小易脱落零件带来的误吞风险。设计过程中，首先确定了车身的整体安装边界，整车长度控制在180mm以内，宽度控制在85mm，车身最高点距离底面高度不超过45mm，适配常规玩具包装盒的内部尺寸，也符合孩童单手握持的尺寸范围。底盘部分做了一体化的加强筋布局，筋位厚度均匀控制在1.5mm，既保证车身整体的抗扭强度，摔落时不会出现底盘断裂的问题，又不会因为壁厚不均导致注塑生产时出现缩痕。车轮部分采用了前后轮距差异化设计，前轮轮距略窄于后轮，配合前轴的小角度转向预留间隙，滑行时可以实现更稳定的直线行进轨迹，不会出现普通玩具车常见的走偏问题。车身外壳与底盘的连接采用卡扣式结构，摒弃了小螺丝固定的方案，既方便生产时的快速装配，也避免孩童玩耍时螺丝松脱造成安全隐患。前翼部分与车头做了一体化连接设计，没有做分体装配，减少零件数量的同时，也避免碰撞时前翼容易断裂脱落的问题。尾翼部分做了适当的加厚处理，厚度达到2mm，即使从1米高度跌落，尾翼也不会出现脆断问题。驾驶舱部分做了凹陷的仿真造型，还原F1赛车的开放式驾驶舱视觉特征，同时凹陷深度控制在5mm以内，不会出现容易积灰难以清理的问题。轮胎部分的造型做了简化的胎纹设计，既保留赛车轮胎的视觉特征，又不会因为胎纹过深导致滑行时阻力过大，影响滑行距离。整车的重心位置经过反复调整，落在前后轮距的中点偏后10mm位置，保证滑行时车头不会过度下压，也不会出现高速滑行时后轮翘起翻车的问题。在结构细节上，轮轴的安装孔位做了0.1mm的间隙预留，保证车轮转动时没有卡滞感，同时间隙不会过大导致车轮晃动。车身侧面的导流槽造型做了浅浮雕式的设计，深度控制在1mm，既还原真实赛车的侧面导流特征，又不会因为凹槽过深导致注塑时出现填充不满的问题。
