京商MP9遥控车前减震安装固定座

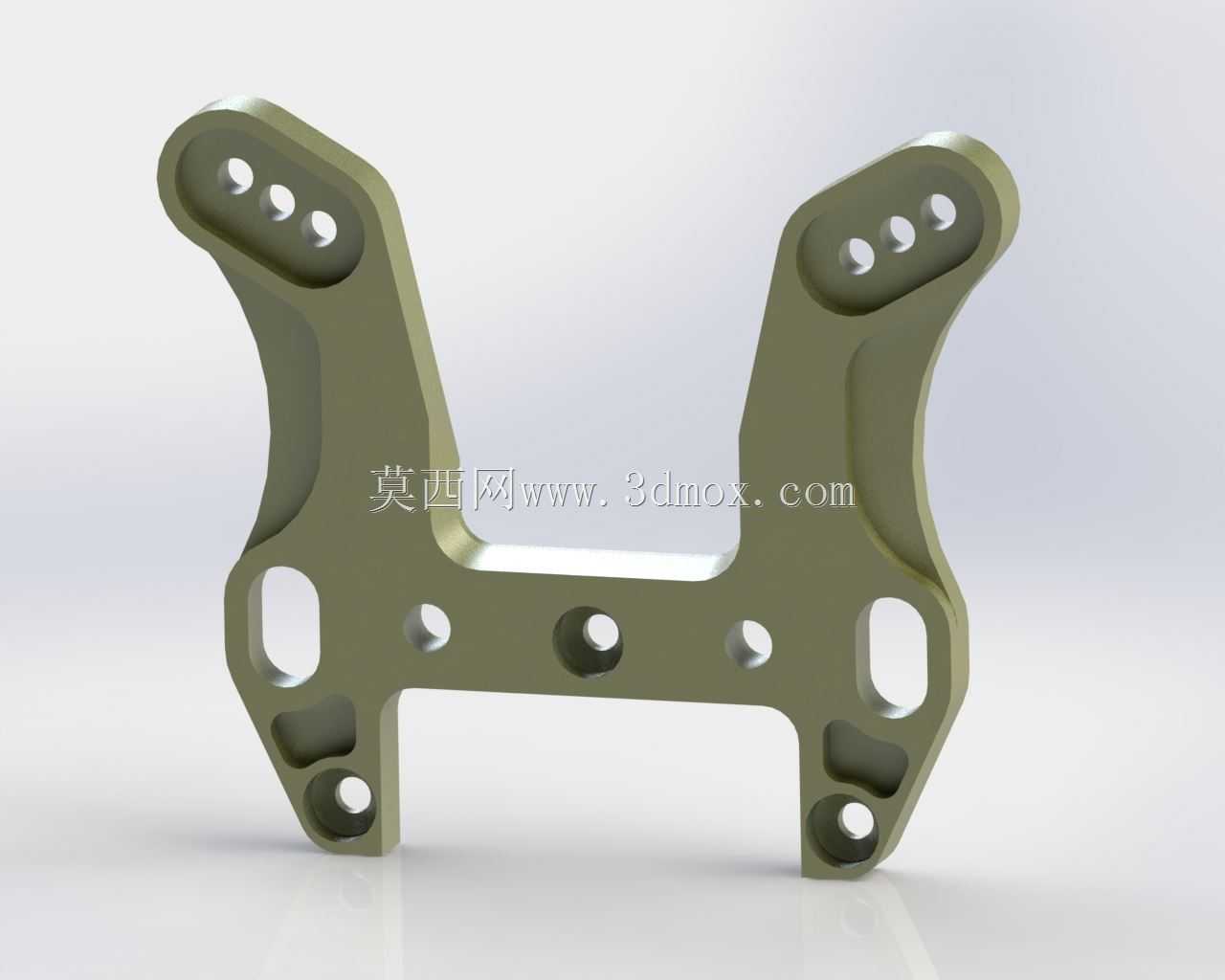

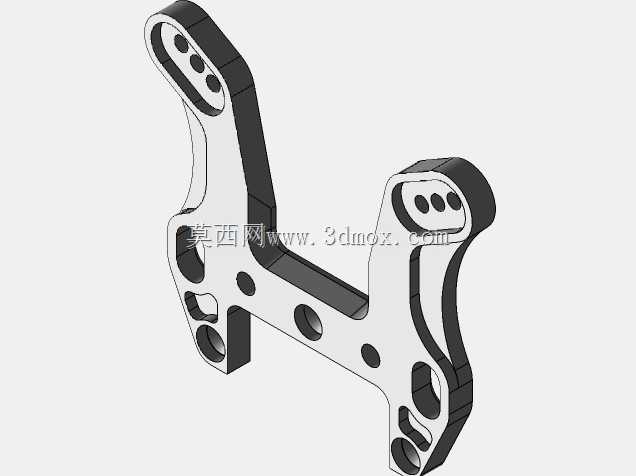

这款零件是1/8比例越野遥控赛车的前悬架核心承载构件，对应京商MP9 TKI3车型的前减震安装位，在整车动态行驶过程中承担着前悬减震器的载荷传递、冲击缓冲与定位约束作用。从结构设计来看，零件整体采用对称式异形支架构型，上部两个向外延展的支臂各设置三个同轴安装孔，用于匹配不同硬度、不同行程的减震器上固定点，可根据赛道抓地力、跳台高度、路面颠簸程度调整减震器安装倾角，改变悬架杠杆比，适配不同操控风格的调校需求。下部主体区域设置多组不同孔径的安装位，其中两侧的大尺寸镂空孔为轻量化设计，在不降低结构刚性的前提下削减零件自身重量，降低前悬簧下质量，提升减震器响应速度；中部的圆形通孔用于将整个减震座锁紧固定在前差速器壳体的前端安装凸台上，下部两侧的异形沉孔与小圆孔则用于配合防倾杆拉杆、转向限位结构的安装，预留的安装间隙可避免悬架上下跳动过程中出现运动干涉。零件的安装边界完全匹配MP9车型的前舱布局，横向安装跨度与原车前上摆臂的活动范围完全适配，纵向安装高度不会干涉车壳前部的安装定位，所有安装孔位的位置度公差控制在0.1mm以内，可直接替换原厂同位置零件，无需额外打磨修配。在实际场地应用中，这类减震座需要承受飞坡落地时的瞬间冲击载荷，因此结构上在支臂与主体连接的位置做了圆弧过渡加厚处理，避免应力集中导致的断裂问题，表面的加强筋走向顺着载荷传递路径布置，从减震器安装孔一直延伸到下部主安装孔位，可将落地时的垂直冲击快速分散到整个前舱承载结构上。对于遥控模型改装与结构设计从业者来说，这类零件的建模思路具备很高的参考价值，在做同类悬架承载件设计时，可参考这种多安装位可调、镂空减重、应力区强化的设计逻辑，平衡零件强度、重量与调校灵活性的需求，同时兼顾安装过程中的操作空间，预留足够的扳手操作间隙，方便装车时的锁紧作业。
