影视道具雷神之锤Mjolnir结构设计

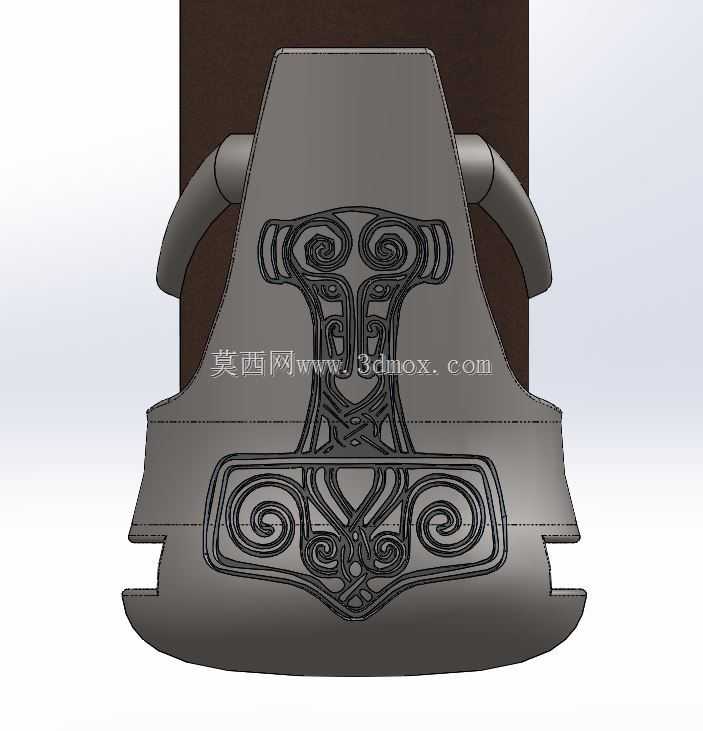

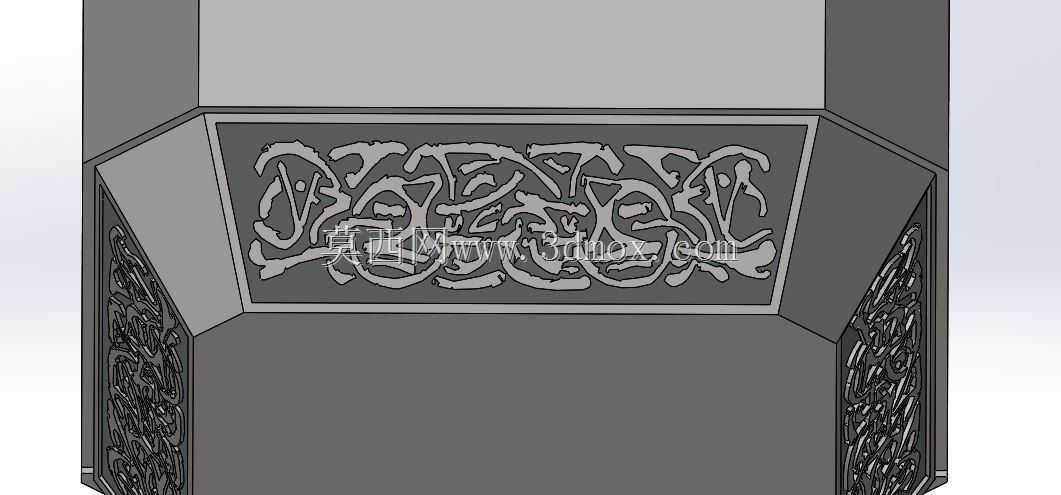

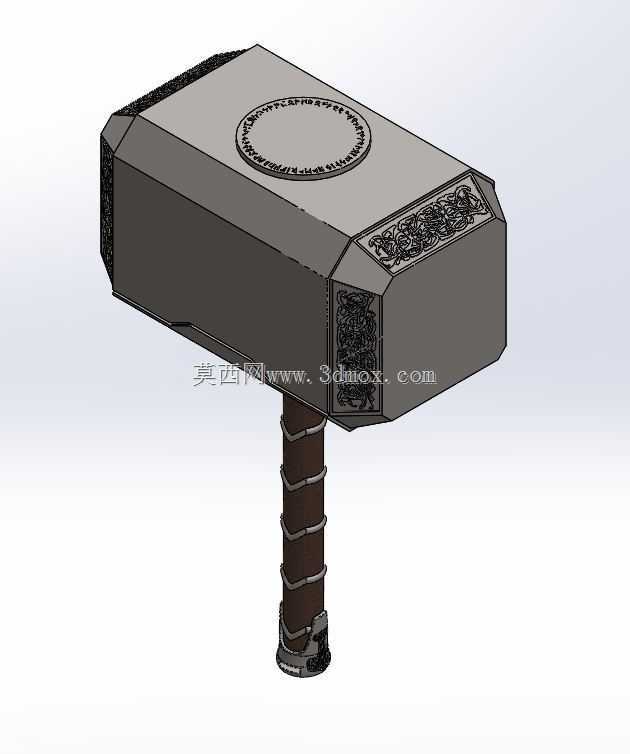

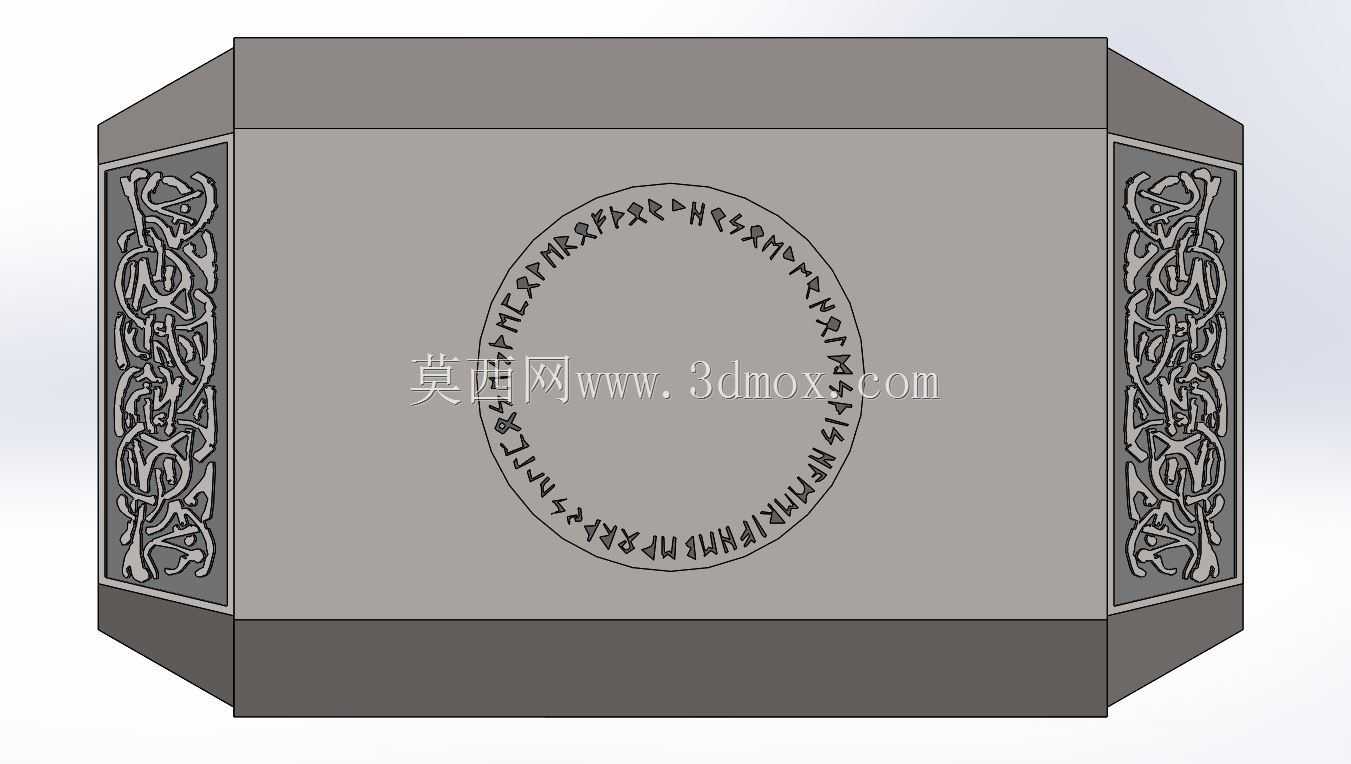

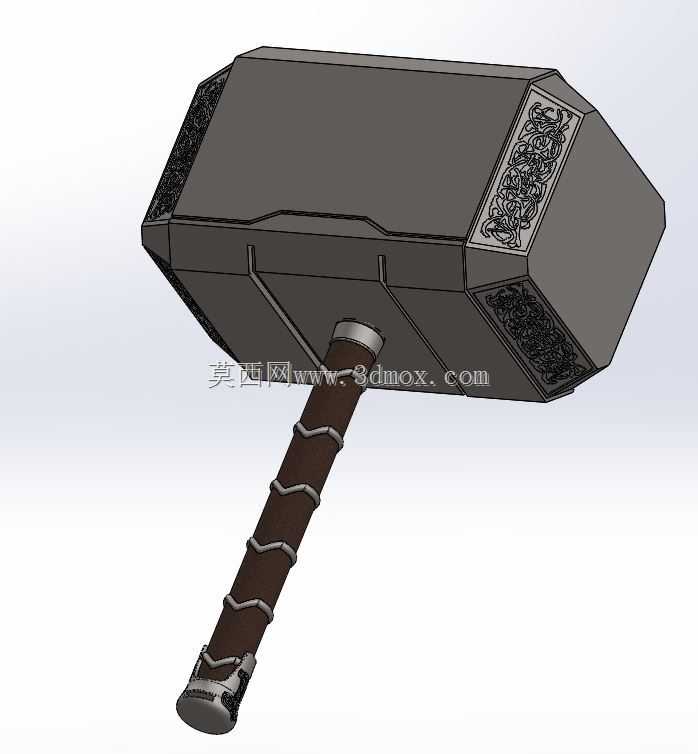

该款锤类道具模型的设计，首先围绕手持握持的人机工程边界展开，手柄部分采用分段式缠绕防滑结构，握持段直径适配成年男性手掌自然握持的尺寸范围，手柄末端设置限位凸台，避免挥舞过程中道具从手中滑脱，整体握持重心经过配重调整，让持握时的重量感贴合影视设定的厚重质感，不会出现头重脚轻的失衡问题。锤头主体采用八棱切边的块体结构，区别于普通民用锤的规整圆柱或方头造型，棱边处做了小角度倒角处理，既还原影视原作的复古厚重质感，也能避免3D打印或实体加工后棱边过于尖锐造成的磕碰划伤。锤头顶面设置环形浮雕纹饰区域，侧面预留连续雕花的安装与成型空间，纹饰部分采用下沉式结构设计，在实体加工时可直接一体成型，也可后续单独做分色喷涂处理，不需要额外粘贴装饰件，提升道具整体的结构强度。从应用场景来看，该模型既可以作为3D打印的手办原型，制作不同比例的收藏摆件，也可放大尺寸后用作影视cosplay的手持道具，还可作为玩具周边的结构原型做后续的开模量产参考。设计过程中针对不同加工场景做了结构适配，若用于FDM3D打印，锤头内部可设置网格填充，在保证整体结构强度的前提下降低整体重量，减少打印耗材的用量；若用于树脂打印做精细手办，纹饰部分的拔模角度经过调整，不会出现打印后纹饰缺损、支撑难以去除的问题；若用于后续注塑开模做量产玩具，整体壁厚控制在均匀的2.5mm区间，避免出现注塑缩痕、填充不均的工艺问题。锤头与手柄的连接部位采用嵌入式方隼结构，相比圆柱插接结构，装配后不会出现手柄与锤头相对转动的问题，连接部位预留粘接或螺丝锁紧的工艺空间，不管是打印后粘接组装，还是量产时的超声波焊接，都能保证连接强度满足日常把玩、展示的使用需求。锤头的整体长宽高比例经过多轮调整，既不会因为过于方正显得臃肿，也不会因为过度切边失去原作的厚重敦实感，表面纹饰的深度控制在0.8mm，既保证纹饰的视觉辨识度，也不会因为纹饰过深造成打印或注塑时的积料问题。手柄部分的缠绕结构采用等距凸起的环带设计，环带边缘做圆角过渡，握持时不会硌手，同时环带之间的凹槽可模拟皮革缠绕的层次感，做表面喷涂时可通过分色处理模拟真实缠绳的视觉效果。
