木柄羊角锤五金工具三维结构设计

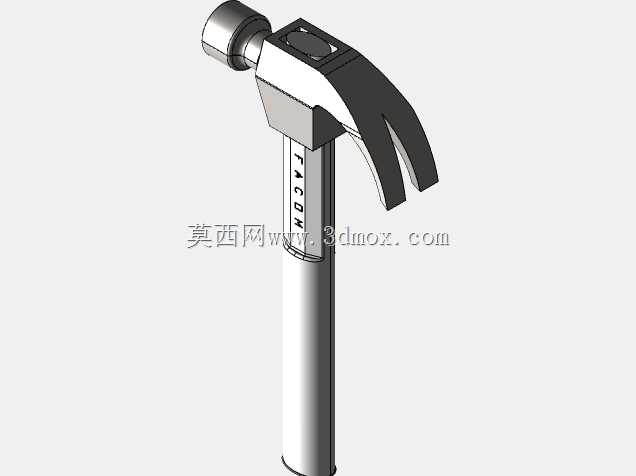

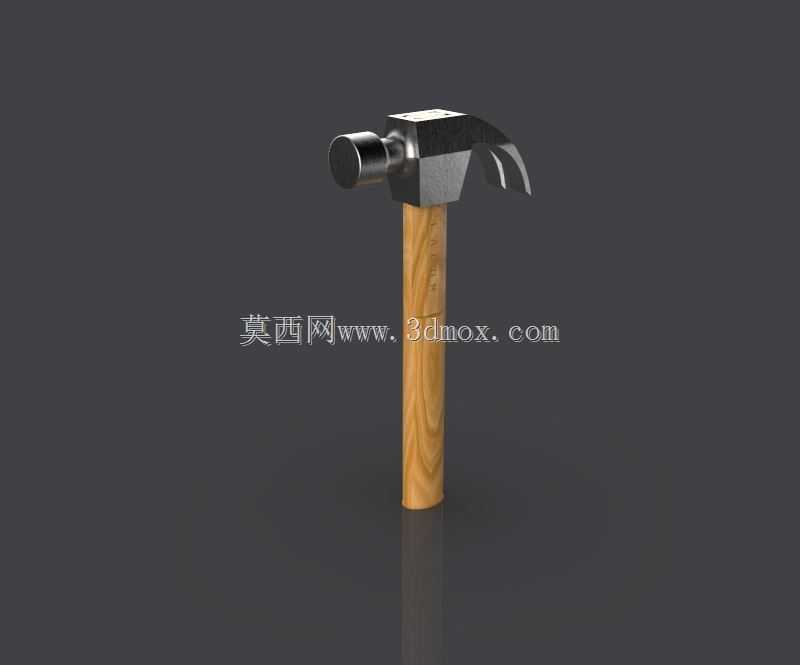

日常设备维保、木工作业、家装施工场景里，羊角锤是出现频率极高的手用敲击工具，这款模型还原的是民用场景最常见的木柄羊角锤结构，整体结构分为金属锤头与木质握柄两大部分，没有多余的附加结构，完全贴合量产民用羊角锤的实际形态。从功能设计逻辑来看，锤头一端为平面敲击端面，做了轻微的圆角过渡处理，避免敲击时边缘崩裂工件，也能减少锤头自身的应力集中，日常敲击铁钉、金属小零件、木质构件时，平面端可以均匀传递敲击力，不会轻易打滑；另一端为弯曲的羊角拔钉结构，开有适配不同直径钉杆的V型卡槽，卡槽根部做了圆弧加厚处理，拔钉时以锤头肩部为支点形成杠杆结构，不需要额外施加过大的握力就能顺利嵌入钉帽下方，把嵌入木材或墙体的铁钉拔出，这个拔钉结构的弯曲弧度经过实际使用验证，支点位置刚好落在锤头靠近敲击端的平面位置，拔钉时不会刮伤作业面，也能避免杠杆力过大导致锤头结构变形。握柄部分采用硬质木材成型，柄身做了符合人手握持的微锥度设计，靠近锤头的位置直径稍大，往柄尾方向逐渐收窄后再做轻微的膨大处理，握持时手掌可以自然贴合柄身曲线，长时间敲击作业不容易磨手，也能避免挥锤时握柄从手中滑脱；锤头与木柄的连接采用传统的楔紧结构，木柄顶端插入锤头的安装通孔后，从端部打入金属楔块，让木柄顶端膨胀撑紧锤头的内孔，保证敲击过程中锤头不会松动脱落，这种连接结构的可靠性经过了上百年的实际使用验证，日常维护也十分方便，要是木柄出现松动，只需要重新打紧楔块就能恢复连接强度。从安装边界尺寸来看，这类常规民用羊角锤的锤头总长度通常在130毫米左右，敲击端面直径在30毫米上下，整体装配完成后的总长度在330毫米左右，握柄最粗处直径约35毫米，整体重量控制在500克上下，不管是放在家用工具箱里，还是放在工装随身工具袋中都不会占用过多空间，单手操作的负重感也刚好合适，不会因为过重导致长时间作业手臂酸胀，也不会因为过轻导致敲击力度不足。建模过程中还原了锤头表面的机加工纹理与木柄的自然木纹细节，锤头的金属部分做了分面处理，敲击端的淬火区域与羊角部分的结构过渡完全符合实际加工工艺，没有出现不符合生产逻辑的突兀曲面，不管是用来做工具类产品的渲染展示，还是作为手工具结构设计的参考样件，都能还原真实产品的结构特征，也能用于虚拟装配场景下的工具调用演示，模拟实际作业时的工具操作姿态。
