板材拼接式货运卡车拼装结构设计

　　这款板材拼接式货运卡车结构，主要面向文创教具、手工拼装玩具以及桌面展示摆件的应用场景，可适配创客教育的手工实践课程、青少年科创体验活动，也可作为商用车造型的微缩展示载体用于商用车门店的桌面陈列，或是商用车周边文创产品的开发原型。从实际用途来看，该结构完全依托平面板材切割后拼接成型，不需要额外的紧固件、粘接剂即可完成整车装配，拼装过程可帮助参与者理解商用车的基础车身布局、轮系排布以及货厢与驾驶室的连接逻辑，兼具动手实践属性与结构认知价值。

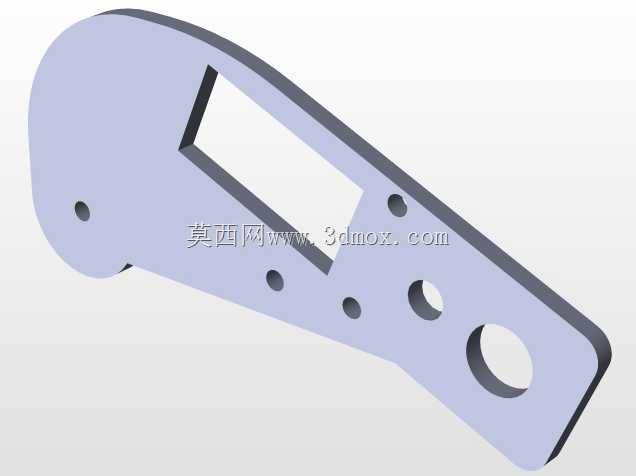

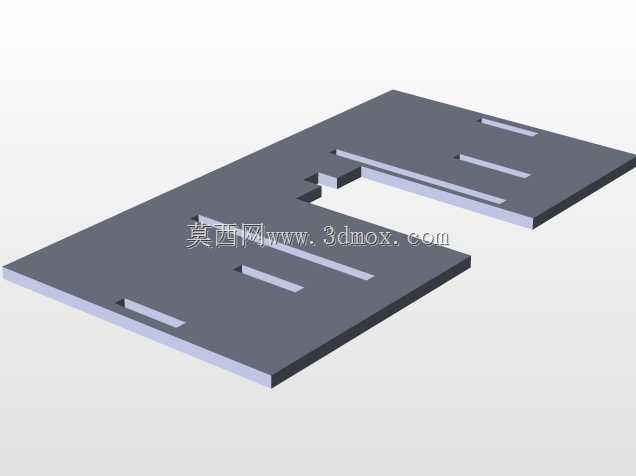

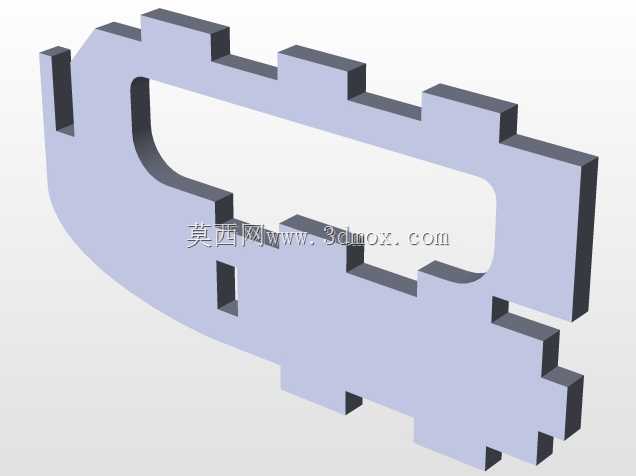

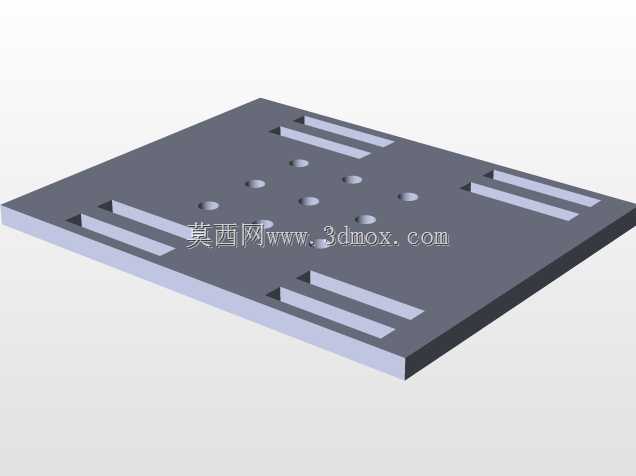

　　从功能特性上看，该结构拆分后的所有零件均为等厚度平面板材构件，可适配3mm厚度的实木板材、中密度纤维板以及树脂玻璃板等常见平面加工材料，零件之间通过预设的卡槽结构实现互锁拼接，装配完成后可实现车轮的顺畅转动，驾驶室内部预留了座椅造型的拼接位，货厢采用整体式栏板结构，与驾驶室底盘通过卡槽实现刚性连接，整体结构拼装完成后具备足够的结构强度，可承受日常把玩、桌面摆放的受力需求，不会出现轻易散架的问题。

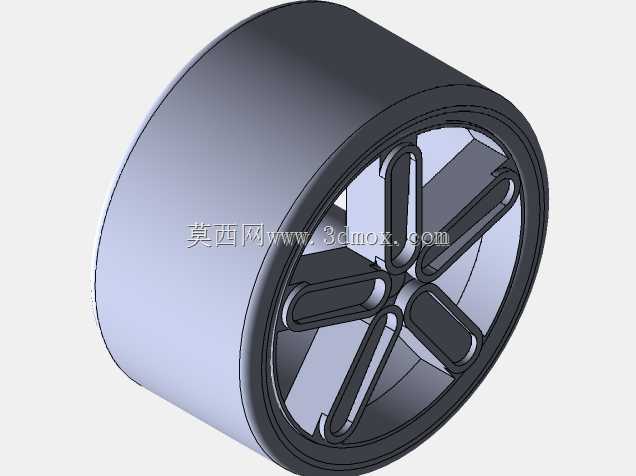

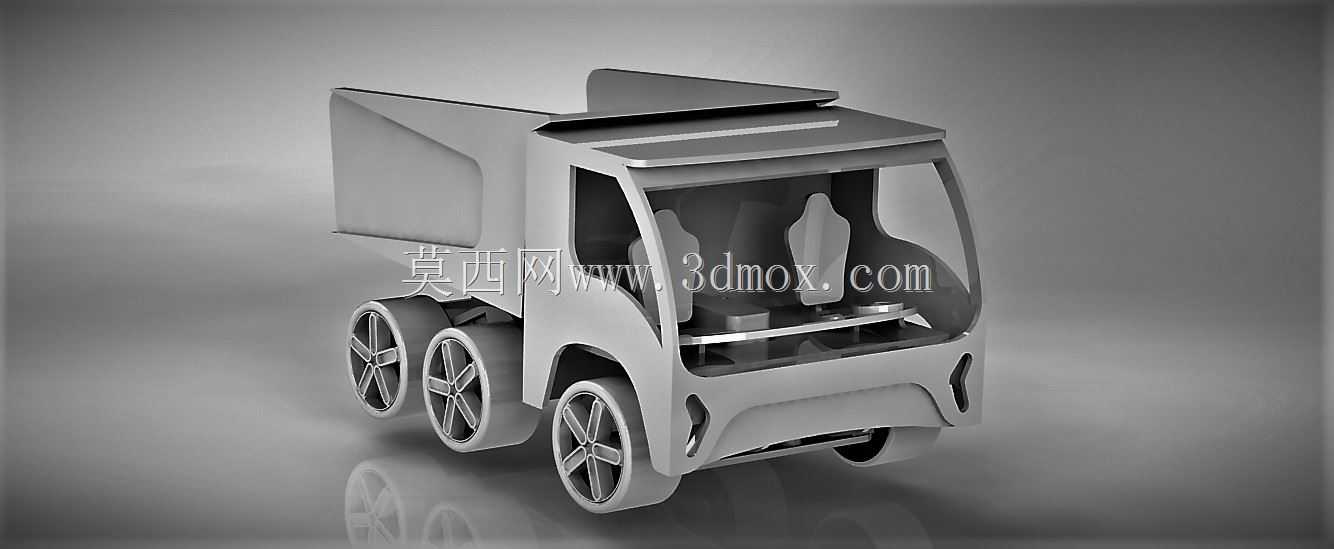

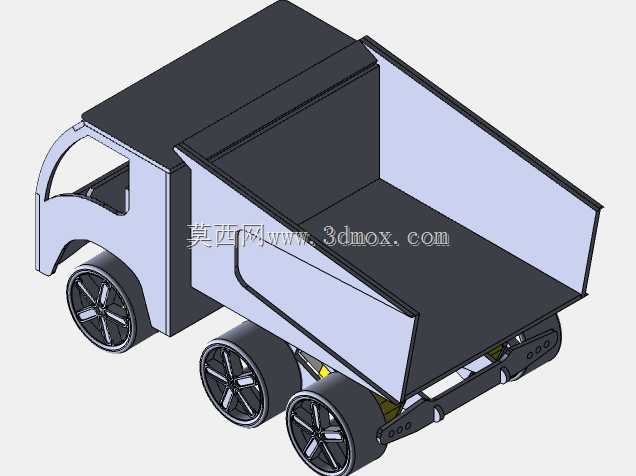

　　设计思路上，整体造型参考了短途货运自卸卡车的外观比例，对实车的复杂曲面进行了平面化拆解，将原本的曲面车身转化为可通过平面切割加工的片状构件，在还原卡车识别特征的同时，最大限度降低加工难度，所有零件的切割路径均为连续直线或平滑圆弧，没有细碎的异形结构，可适配常规激光切割设备的加工参数，不需要特殊的加工工艺即可完成所有零件的生产。轮系部分采用三轴六轮的布局，对应实车的前轮转向、后轮承重的轮系逻辑，前轮预留了转动间隙，可实现小角度的转向动作，后轮通过同轴拼接的结构实现同步转动，还原货运卡车的多轮承重特性。

　　从外形尺寸与安装边界来看，拼装完成后的整车长度控制在200mm以内，宽度控制在80mm以内，高度控制在100mm以内，所有拼接卡槽的深度均设置为板材厚度的1/2，卡槽配合公差控制在0.1mm，既保证拼接时的顺畅度，又能避免拼接后出现松动晃荡的问题，所有板材零件的排版可适配常规A4幅面的加工板材，不需要大幅面的加工设备即可完成全套零件的切割生产，零件之间没有过小的易损结构，最小的构件宽度也大于5mm，可避免加工、运输以及拼装过程中出现零件断裂的问题。
