木质拼装拖头卡车激光切割结构件

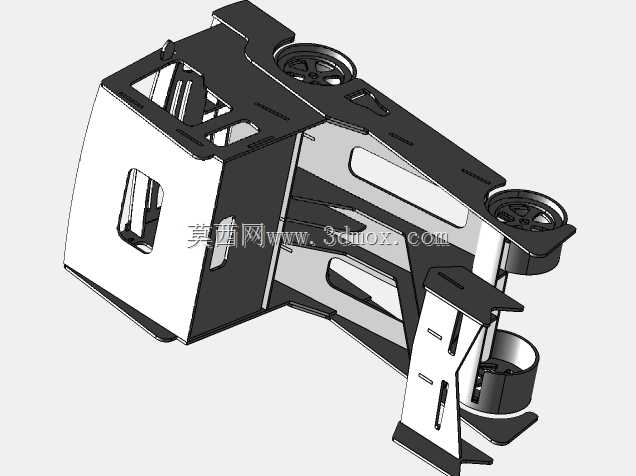

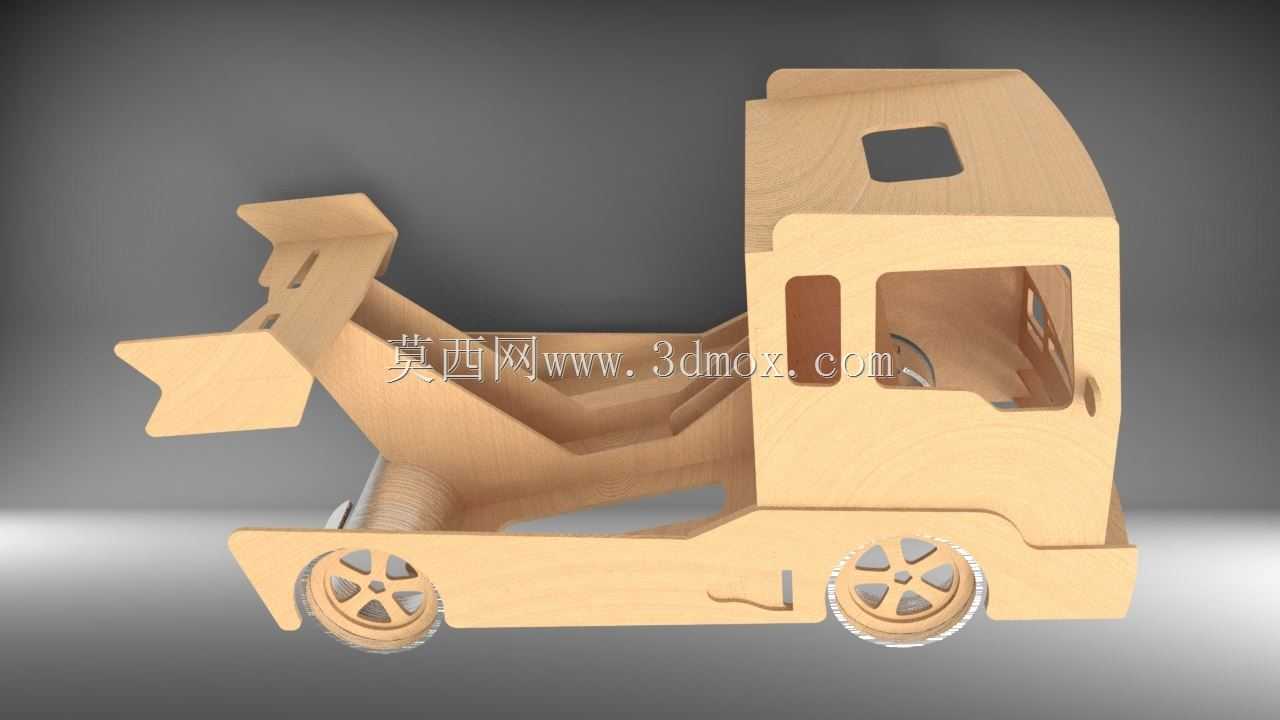

该结构件为激光切割工艺加工的木质拼装拖头卡车组件，主要面向科教演示、手工拼装玩具、文创教具类应用场景，可作为中小学工程启蒙课程的实操载体，也可作为木质文创产品的量产设计参考，同时能为激光切割加工从业者提供套料排版、榫卯拼接结构的设计参照。设计阶段优先考虑平板套料的加工便利性，所有零件均从统一厚度的木质板材上切割成型，无需额外的曲面铣削或异型加工工序，单张板材即可完成全部零件的排布，大幅降低板材余料浪费，适配常规CO2激光切割机的加工幅面，无需定制特殊工装即可完成批量下料。拼接结构全部采用自锁式榫卯咬合设计，零件间的配合公差根据木质板材的切割烧蚀余量做了补偿，常规加工精度下无需胶水粘接即可完成整体装配，拆卸后可平板收纳，重复拆装不会出现结构松动问题。车头部分预留了驾驶舱镂空窗口、车顶方形开孔，既还原了真实拖头卡车的外形特征，也能作为拼装时的受力抠取位，降低装配时的零件对位难度；底盘部分设置了轮轴安装位，适配标准直径的木质车轮组件，轮轴与底盘安装孔采用间隙配合，装配后车轮可顺畅转动，无卡滞或旷量过大的问题。车尾设置了拖挂连接结构，可匹配同规格的木质挂车组件，扩展形成完整的拖挂卡车套装，连接位的咬合深度经过反复验证，拖行过程中不会出现脱开问题。整体外形尺寸适配常规桌面摆放需求，装配完成后总长度控制在单手握持的范围内，车轮突出底盘的高度经过校核，放置在平面上时不会出现底盘剐蹭台面的问题，所有外露棱边均在切割路径上做了微小圆角处理，避免拼装或把玩过程中出现毛刺划手的情况。设计过程中对所有零件的拼接顺序做了逻辑优化，装配时无需借助额外工具，按照零件的咬合对位关系即可逐步完成组装，每个拼接位都设置了防呆结构，不会出现零件装反、错位无法装配的问题，即使是无机械装配经验的用户也能顺利完成整体拼装。
