适配3D打印的通讯设备固定支撑座结构

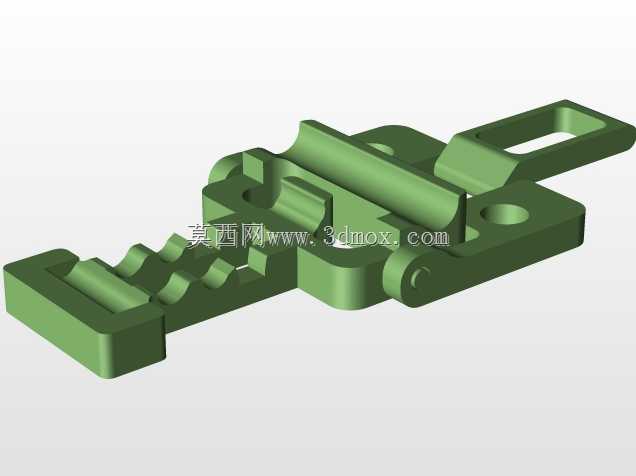

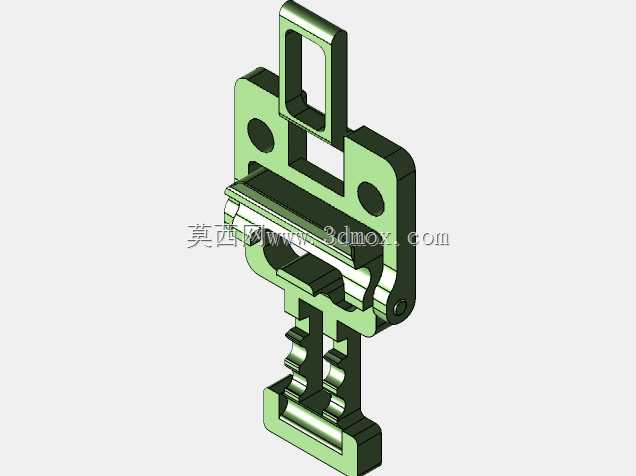

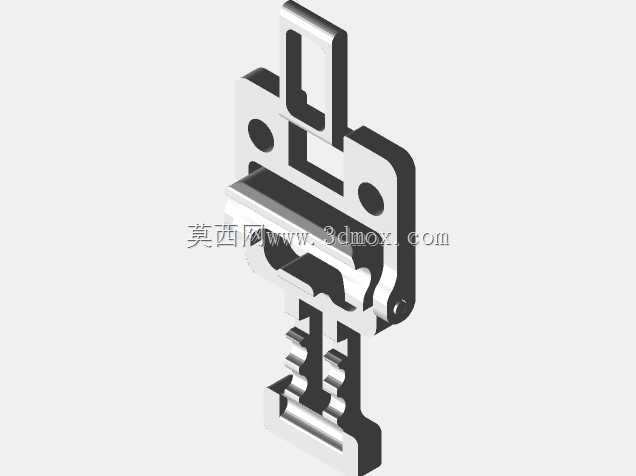

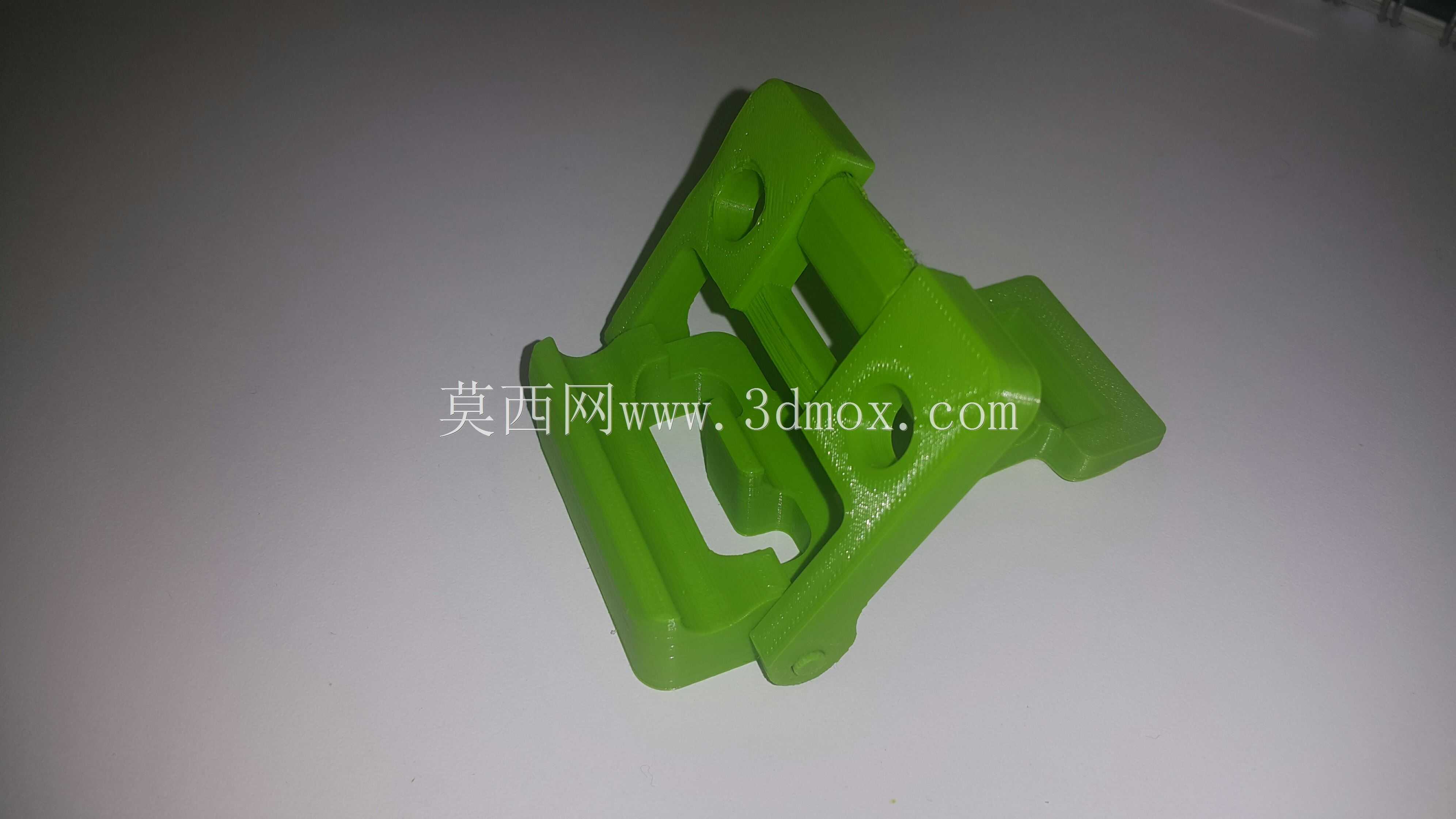

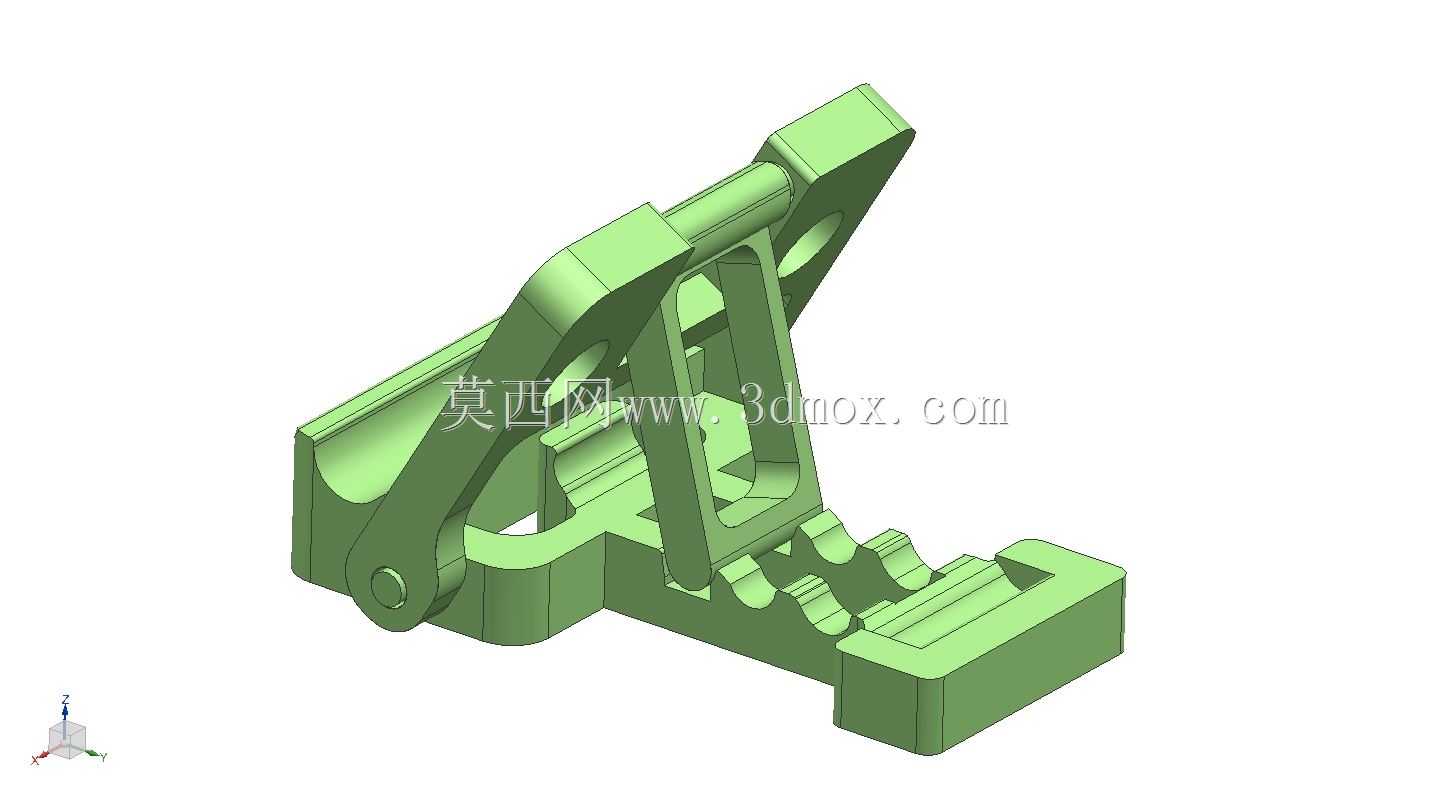

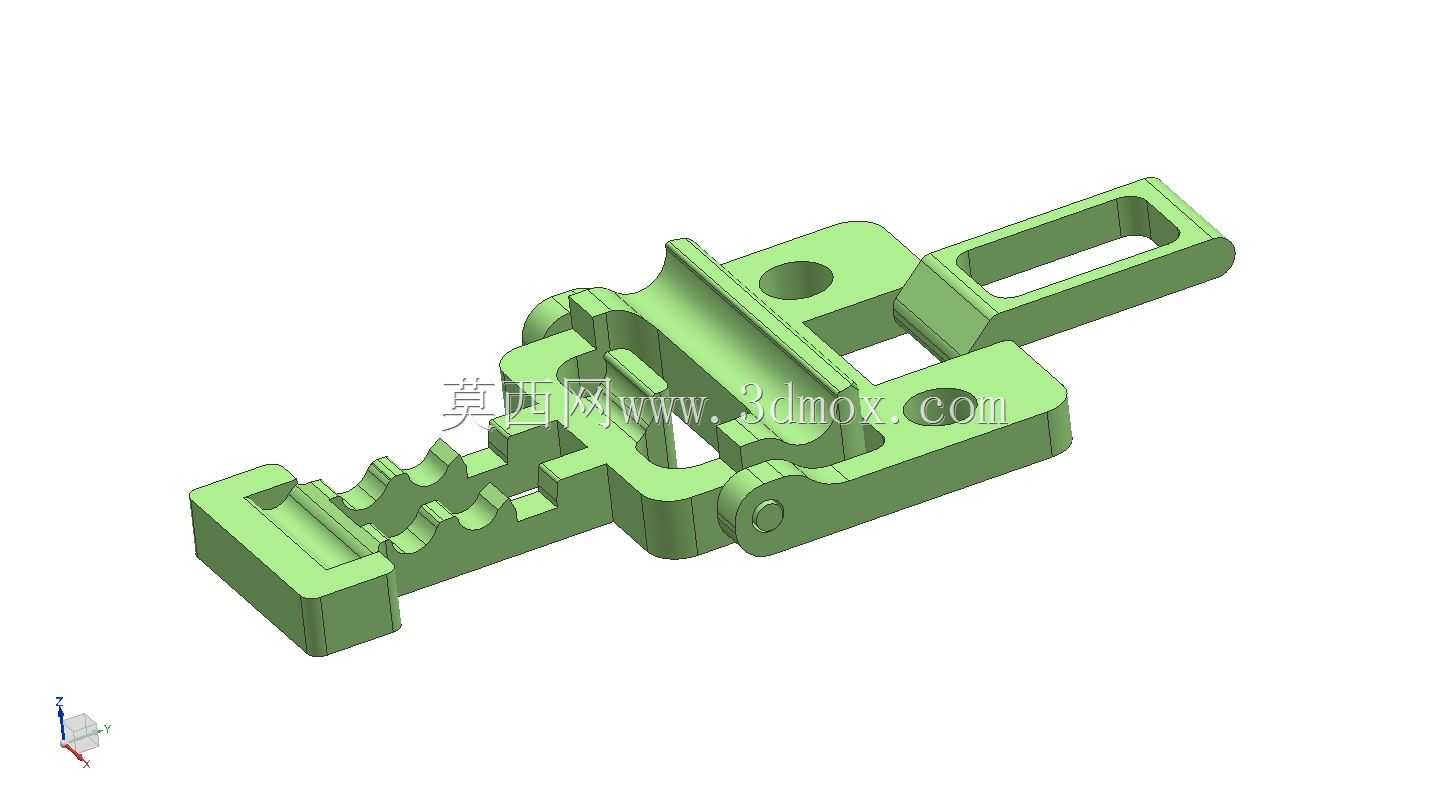

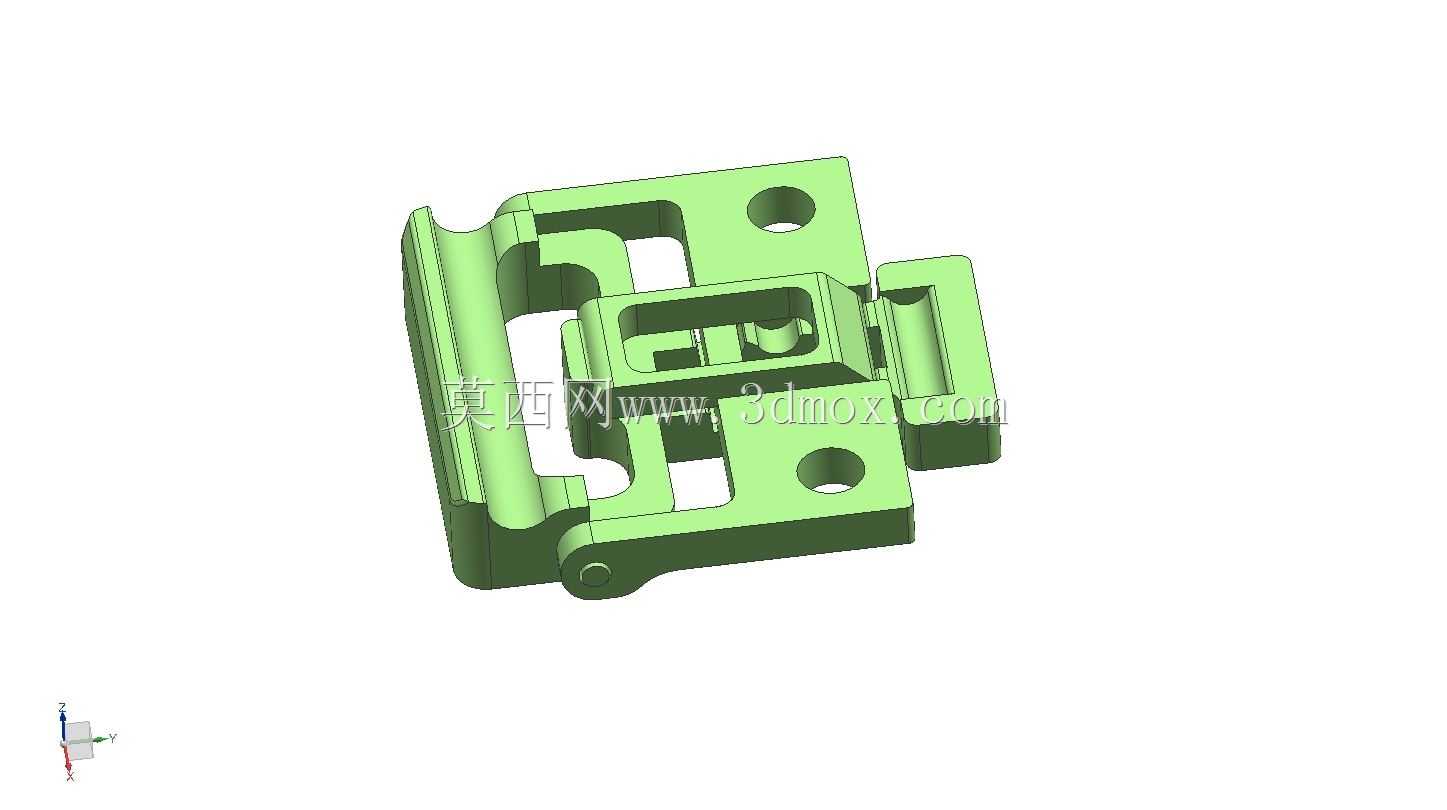

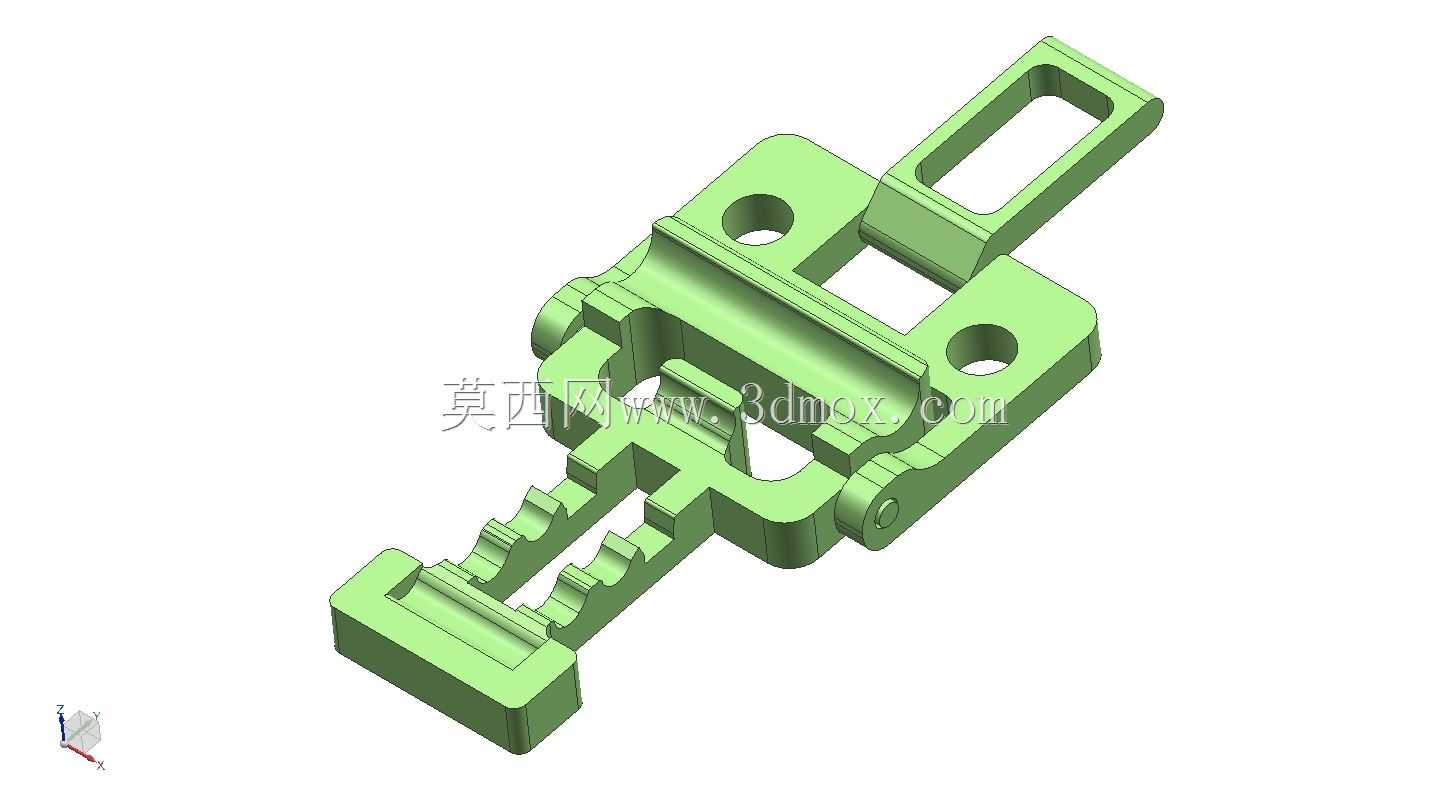

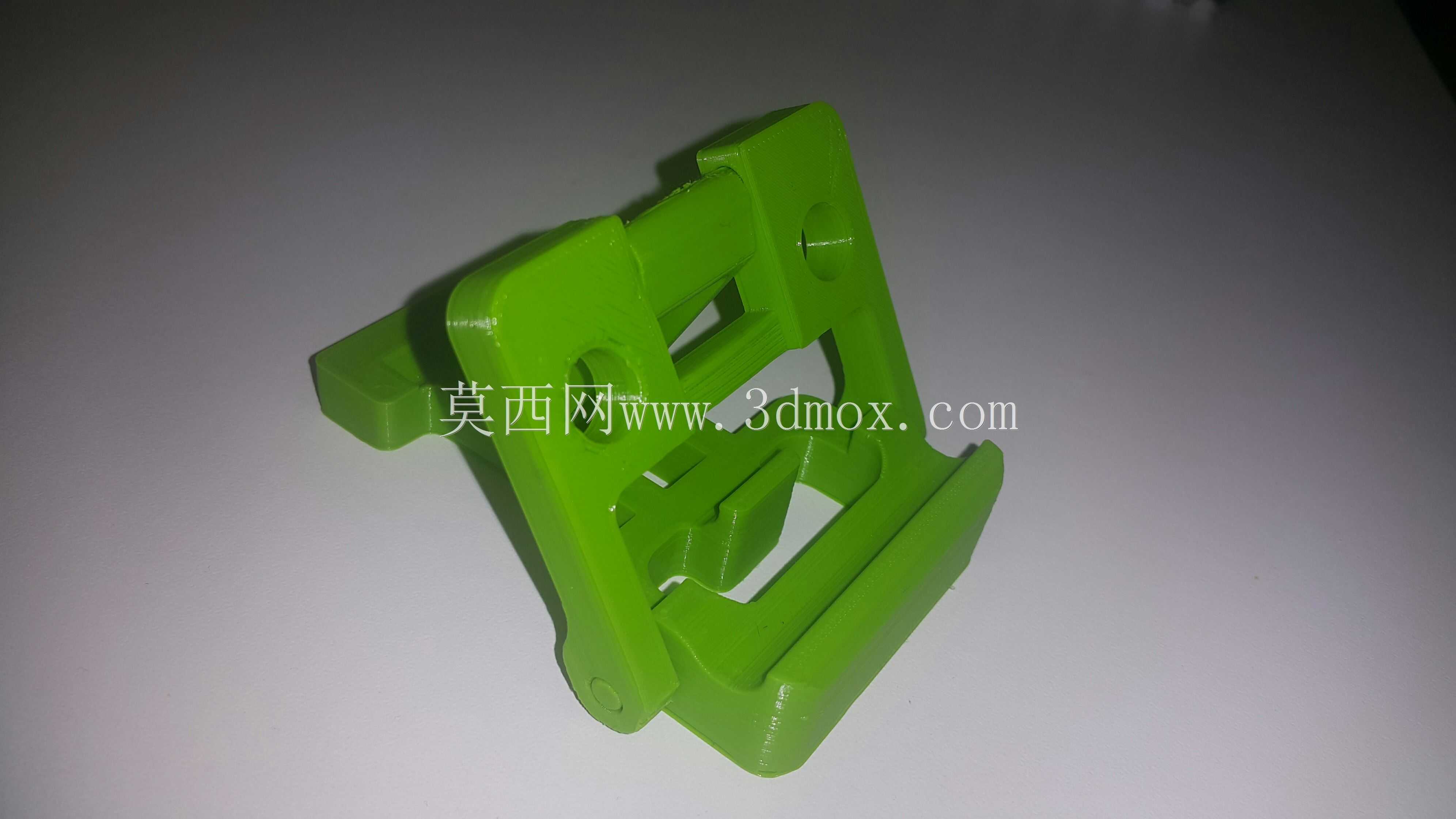

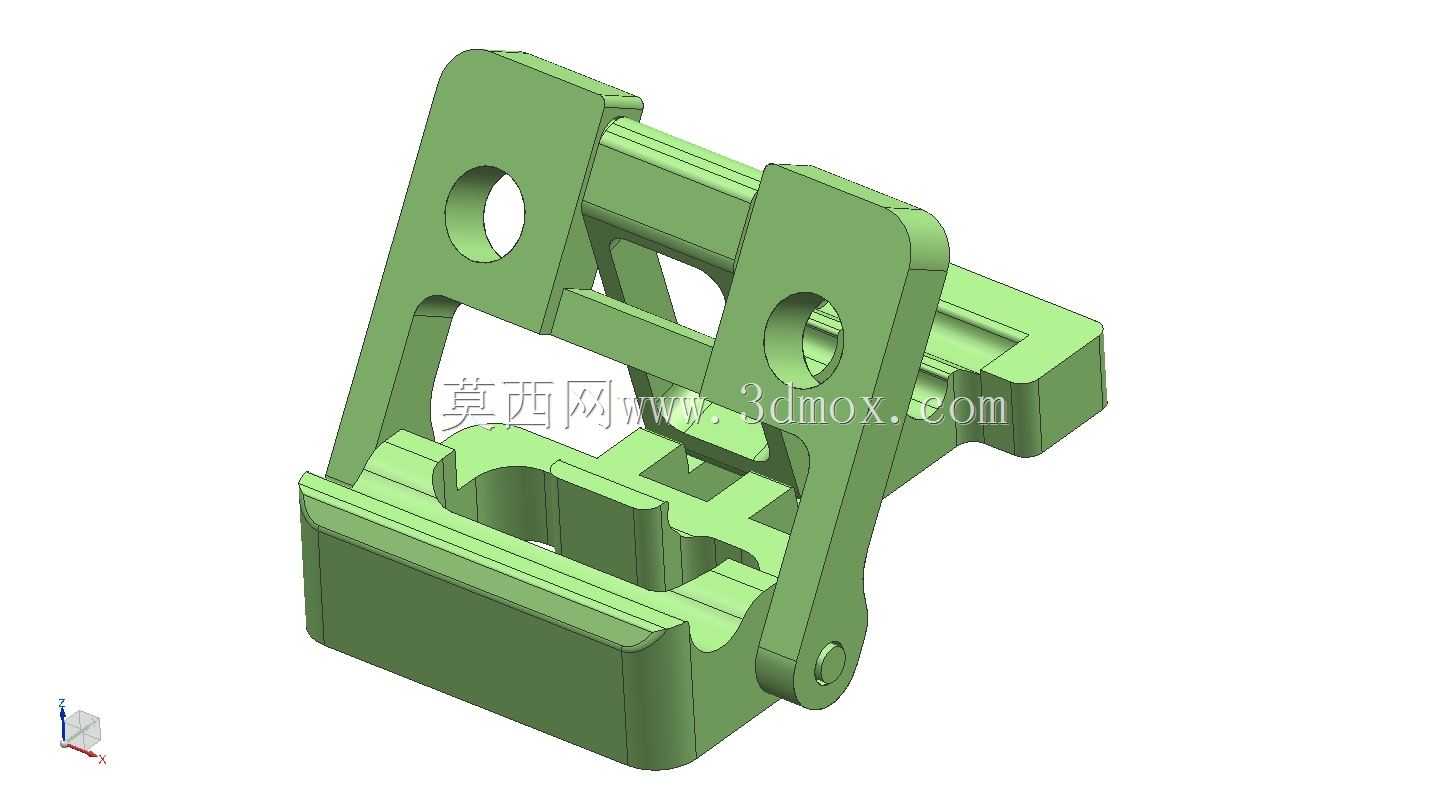

这款固定支撑座主要面向桌面通讯终端的安装固定场景，日常办公场景中，桌面电话机常因线材拉扯、桌面磕碰出现移位、话机滑落的问题，该支撑座可将话机主体稳定限位在指定工位区域，同时兼容3D打印快速制作的需求，小批量办公场景下无需开模即可快速制作适配件。从结构设计来看，整体采用一体化铰接式框架布局，两侧带安装孔的立板作为主要承载结构，孔位可配合紧固件完成与桌面或安装基面的固定，立板之间的镂空筋条在保证结构强度的同时大幅减少材料用量，适配3D打印的成型特性，避免大实心结构带来的打印翘曲、成型周期过长问题。下部的容纳槽做了多段限位凸台设计，可精准卡入话机底座的对应卡槽，槽边的圆角过渡处理既避免安装时刮擦话机外壳，也能减少3D打印过程中的应力集中，降低打印件开裂风险。后部的延伸定位块可与话机背部的定位槽配合，限制话机前后方向的窜动，铰接位置的销轴孔做了公差预留，既保证铰接转动的顺畅度，也适配FDM打印的精度误差，无需二次打磨即可完成装配。安装边界方面，整体安装基面的开孔间距适配常规办公桌面的走线孔位布局，支撑座突出安装面的高度控制在合理范围，不会遮挡话机的按键与显示屏区域，底部的平整接触面可保证与桌面贴合无晃动，两侧立板的厚度经过受力校核，可承受话机日常使用中的按压、拉扯作用力，不会出现结构变形。设计过程中充分考虑了3D打印的成型工艺限制，所有悬空结构都添加了自支撑角度，无需额外添加支撑材料即可完成打印，打印完成后仅需简单去除毛边即可投入使用，结构上的镂空设计也方便后期布线，话机的连接线可从镂空区域穿出，避免线材挤压弯折导致的接触不良问题。
