Castle城堡响尾蛇SV3航模电子调速器结构

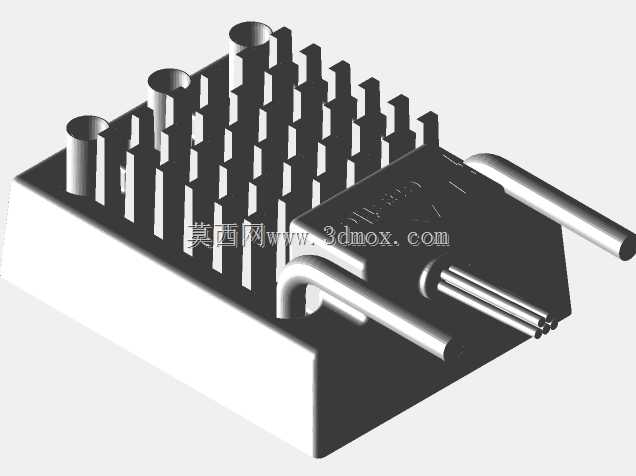

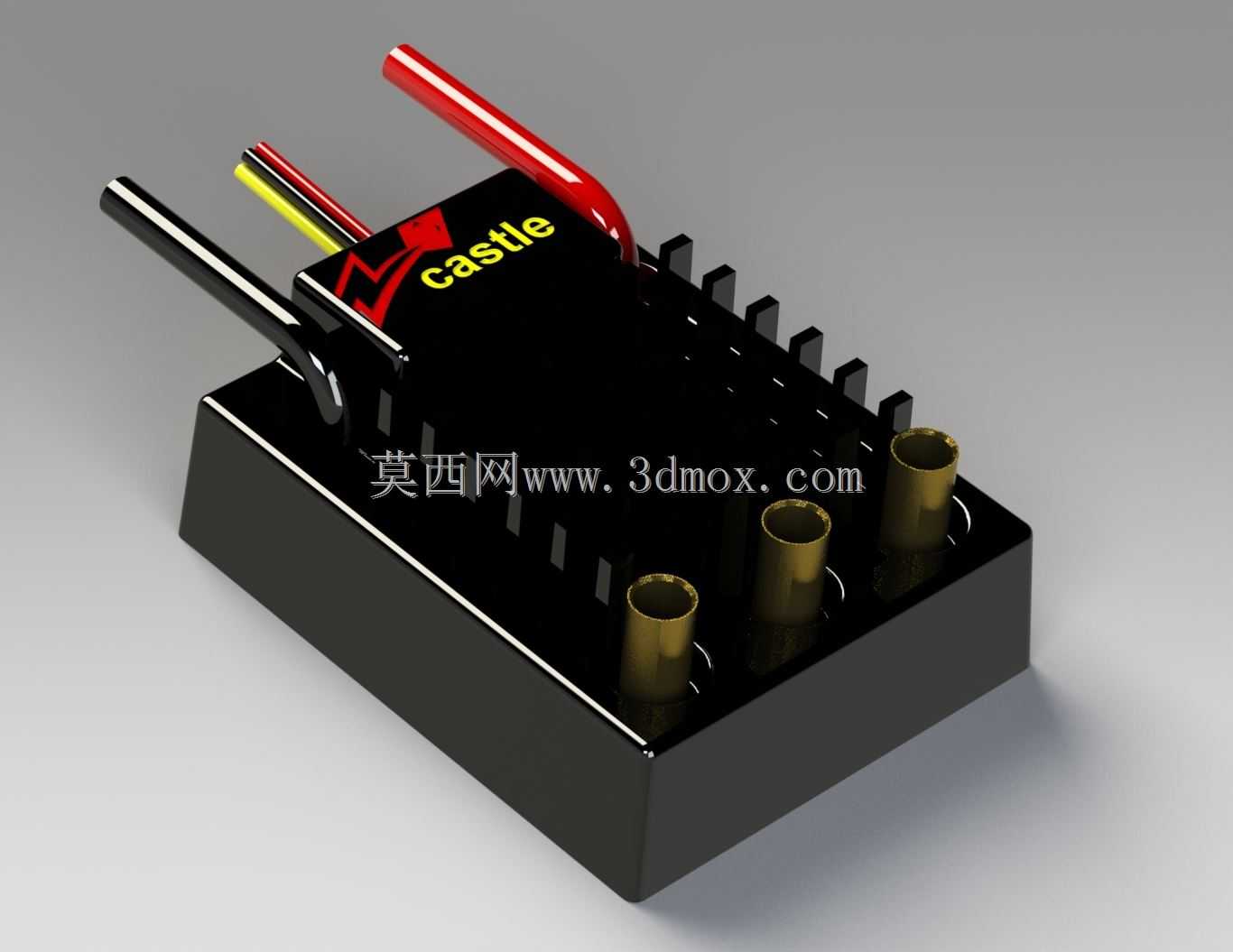

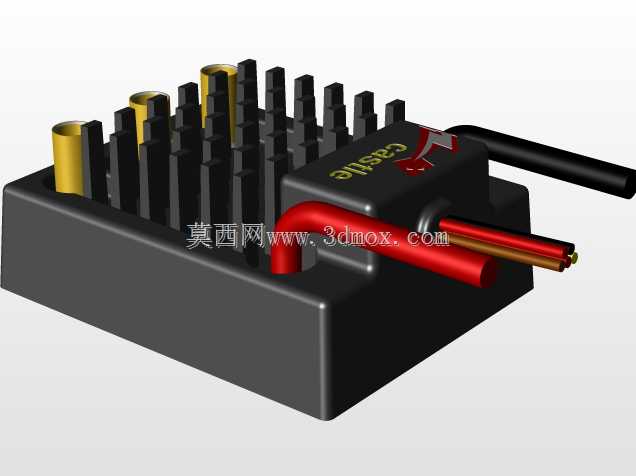

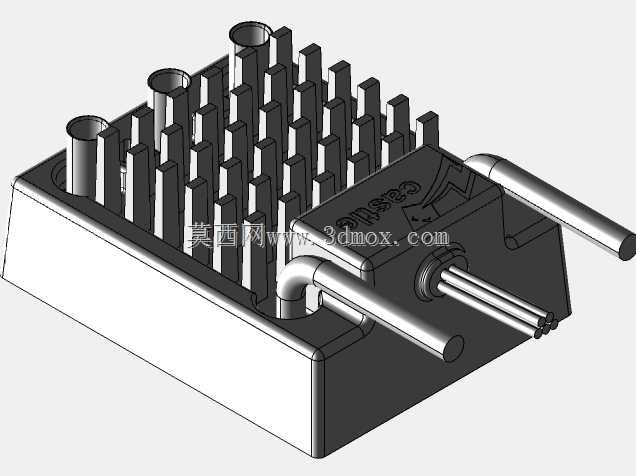

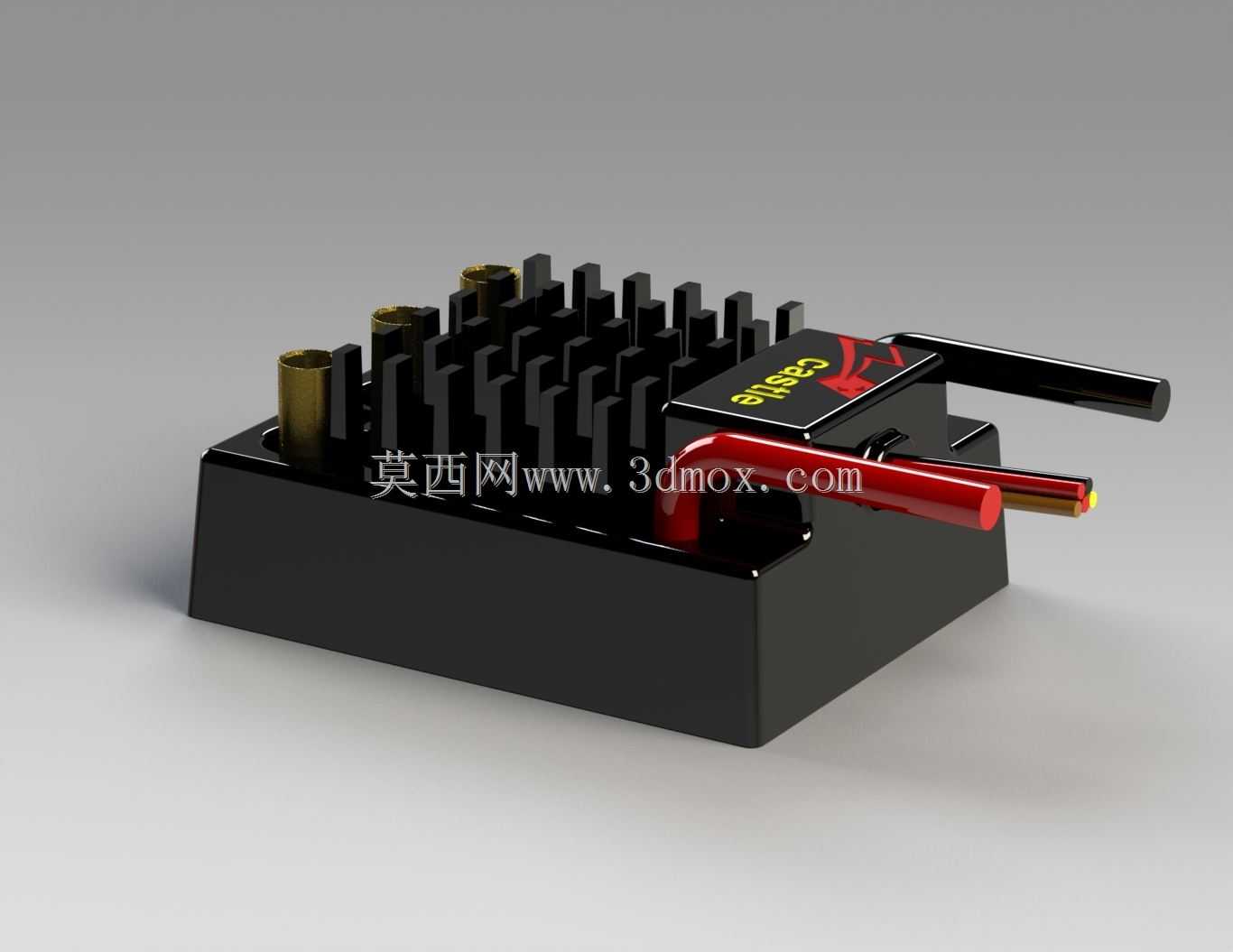

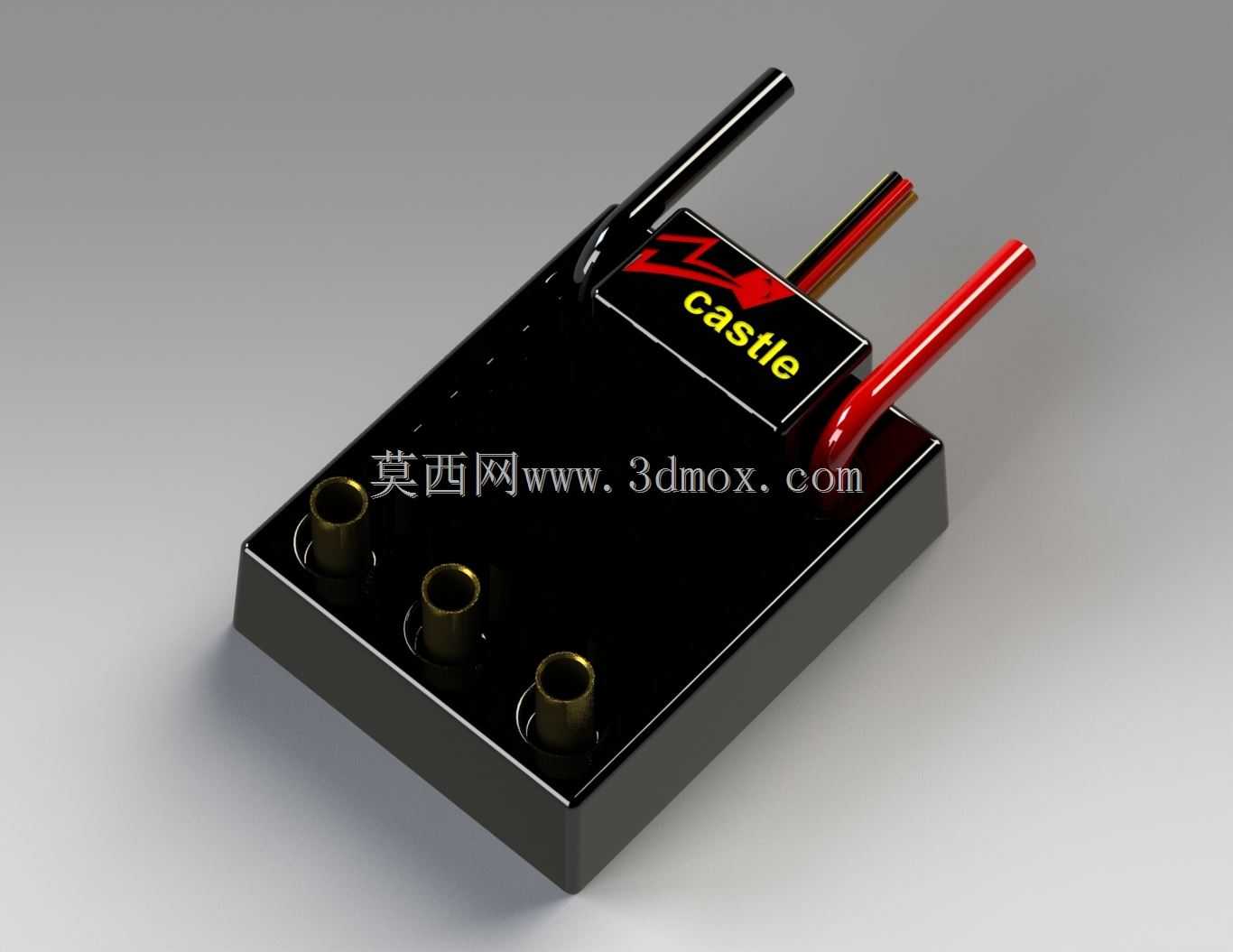

　　这款电子调速器主要适配航模动力系统场景，在固定翼、多旋翼以及遥控车模的动力链路中承担核心的动力调控职能，负责将电池输出的直流电转换为可调控的三相交流电，驱动无刷电机完成转速、转向的精准控制，是遥控模型动力单元里不可或缺的功率控制部件。从结构设计来看，整体采用长方体一体化塑封外壳，外壳表面做了密集的散热鳍片凸起，在不额外增加外置散热片体积的前提下，尽可能拓展了与空气的接触面积，适配模型大油门工况下的持续散热需求，避免功率管过热触发降频保护。外壳一侧预留了三个镀金香蕉插接口，用于直接连接无刷电机的三相引线，接口采用沉台设计，插合后引线根部不会与外壳边缘产生硬摩擦，长期震动工况下也能减少引线绝缘层磨损的风险；

　　另一侧引出红黑电源输入线与黄黑信号控制线，电源线采用大线径硅胶线，可承载持续大电流通过，信号线做了分色处理，安装时可快速对应接收机的信号端口，减少接反的概率。设计过程中充分考虑了模型安装的空间边界，整体外形方正无外凸的冗余结构，安装孔位预留了标准的航模电调安装间距，可直接通过扎带或者螺丝固定在模型的设备舱内，外壳边缘做了圆角过渡，不会在安装时刮伤设备舱内的其他线材或者结构件。内部功率器件采用贴壳安装的工艺，功率管的散热面直接贴合外壳内壁，导热路径短，大负载下的热量可以快速传导到外壳表面散出，信号处理单元做了独立的区域划分，与功率回路保持足够的安全间距，减少大电流通断时的电磁干扰对信号传输的影响，避免飞行过程中出现信号误触发的问题。接线端的焊点位置做了点胶加固，可抵御模型运行时的持续震动，避免焊点脱焊导致的动力中断故障，外壳的合缝位置做了卡扣加密封胶的处理，可阻挡户外飞行时的灰尘、少量溅水进入壳体内部，提升不同使用场景下的可靠性。
