赛车专用1/10比例岩石履带绞车结构设计

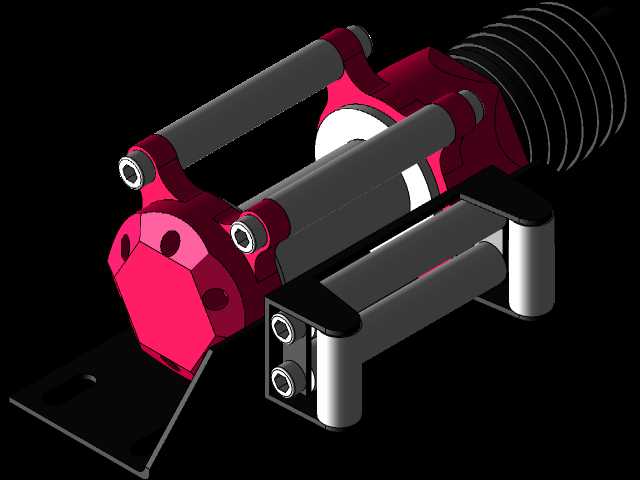

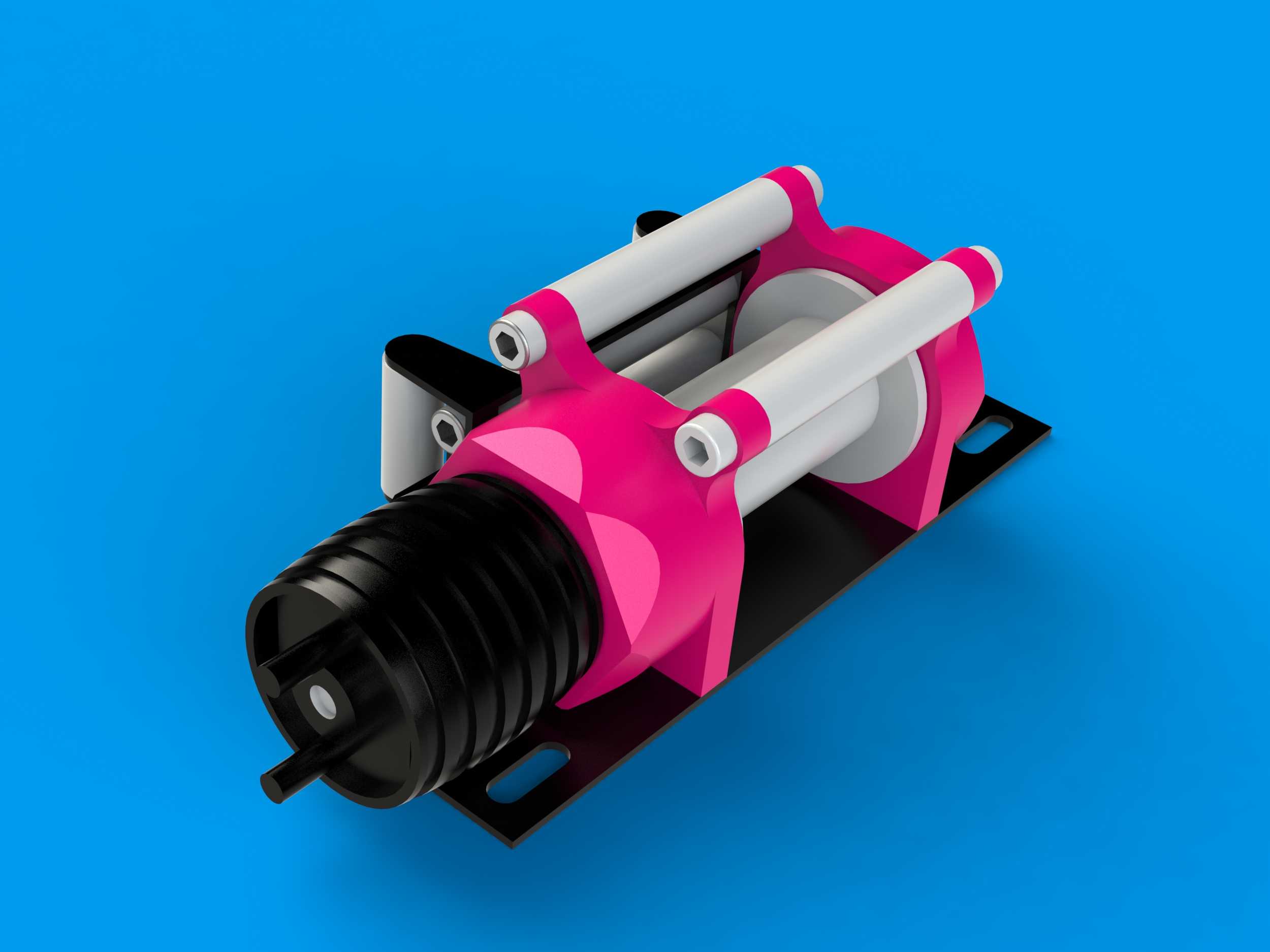

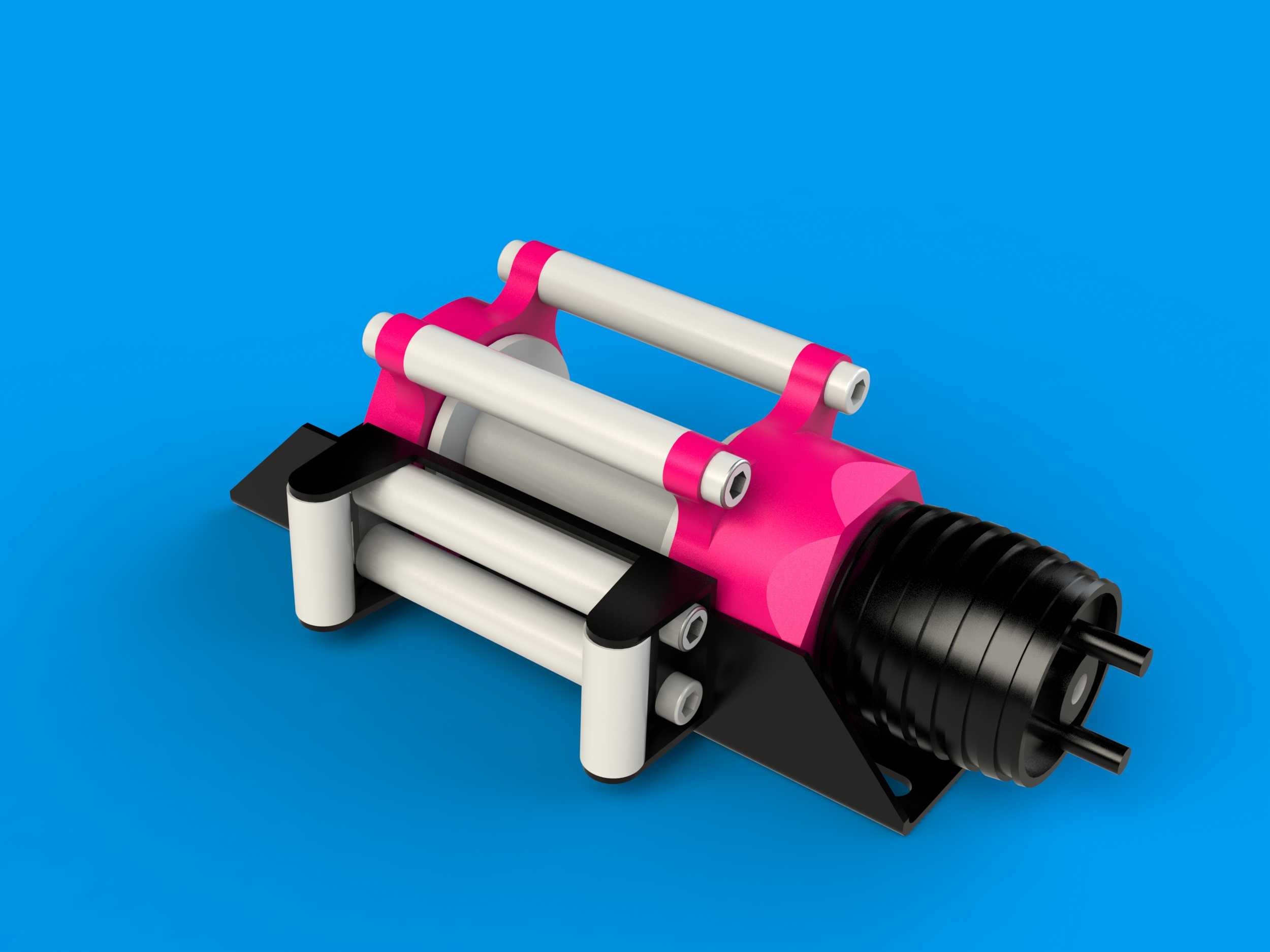

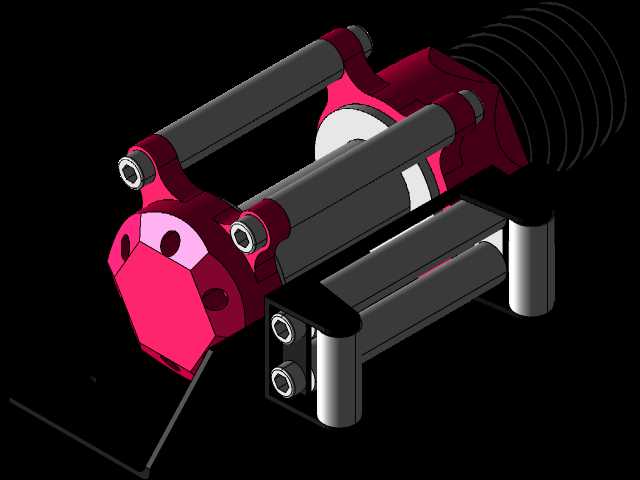

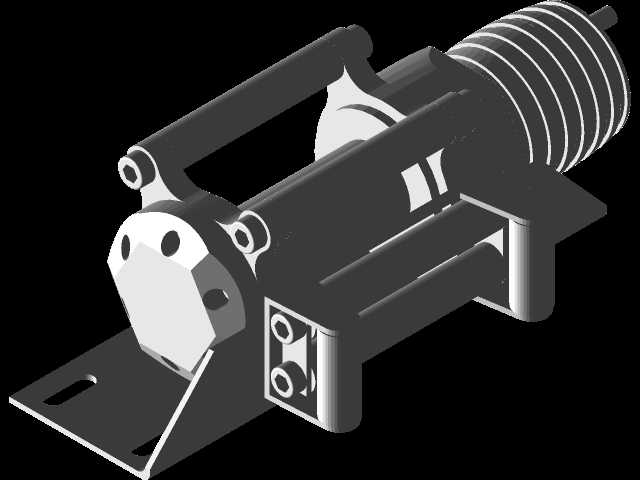

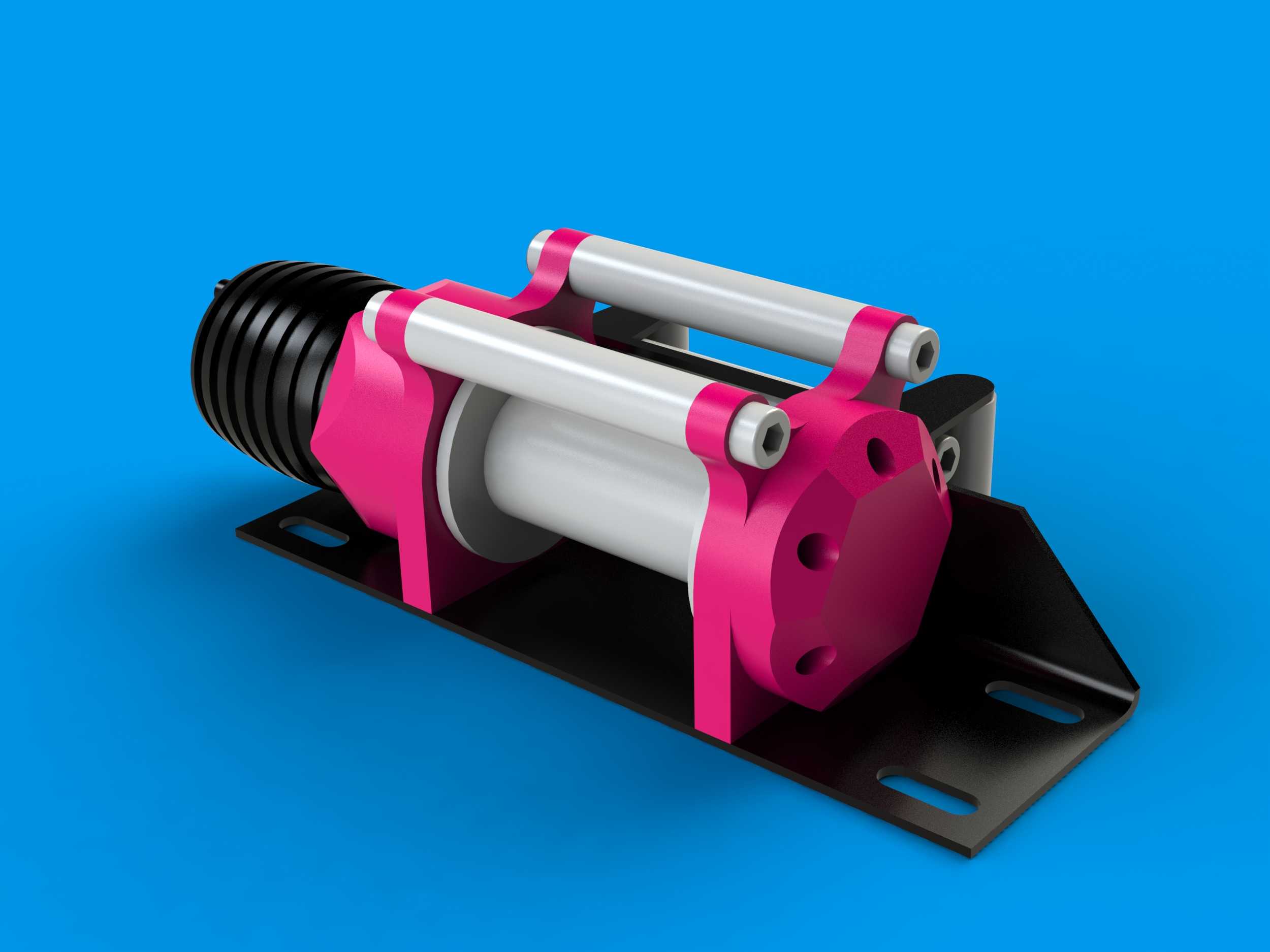

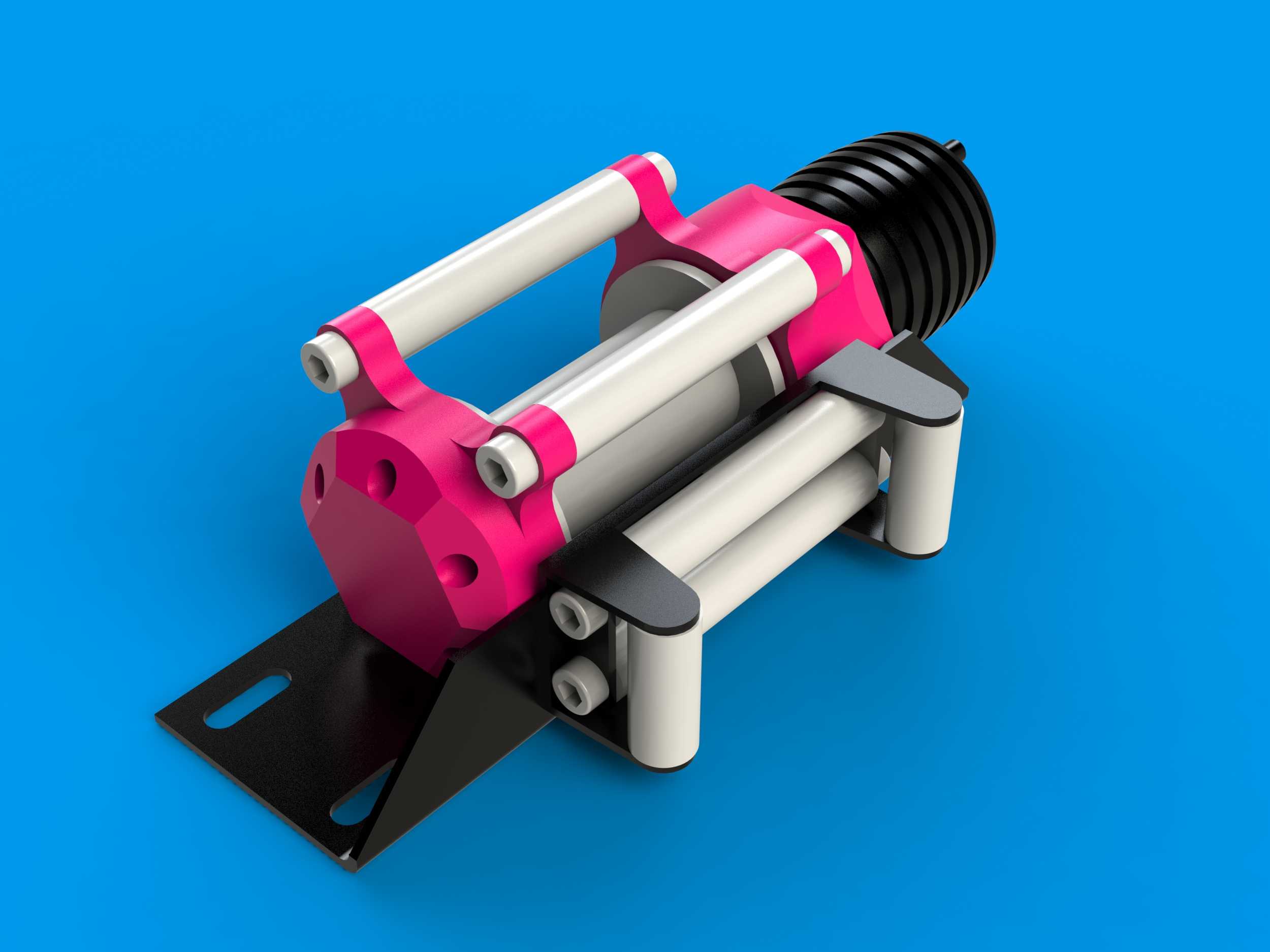

这款绞车是专为1/10比例岩石履带赛车设计的核心牵引配套部件，主要应用于仿真越野攀爬赛车、岩石穿越类遥控模型车的户外竞技与场景仿真场景，能够在模拟陡坡攀爬、沟壑脱困、障碍拖拽等复杂越野工况下，为模型车提供稳定的牵引拉力输出，还原真实越野车辆绞盘的功能逻辑与使用体验，是仿真越野模型车提升通过性与场景还原度的关键功能部件。从实际用途来看，该绞车既可以作为功能件在模型车穿越障碍时提供辅助牵引力，帮助车辆在履带抓地力不足的岩石、沙土坡面完成脱困动作，也可以作为仿真外观件，还原全尺寸越野赛车绞盘的结构细节，提升整车的仿真质感与完成度，适配多数1/10比例岩石履带赛车的前保险杠安装位，兼顾功能性与装饰性。在功能特性设计上，这款绞车采用对称式滚筒布局，多组平行导向滚轴能够在收放牵引绳时均匀排布绳体，避免牵引绳卡滞、乱绳的问题，前端的导向支架可以限制牵引绳的出绳角度，在侧拉、斜拉工况下减少绳体与支架的摩擦损耗；主体端盖采用多安装孔位设计，既可以固定内部传动结构，也预留了牵引绳挂钩的收纳位，尾部的波纹防护套可以保护内部传动输出端，避免户外行驶时泥沙、灰尘进入传动结构造成卡顿。设计思路上，这款绞车优先考虑模型车的安装适配性与仿真还原度，整体结构按照真实越野绞盘等比例缩小，在保证外观细节还原的前提下，简化了不必要的冗余结构，降低模型制作与装配的难度；底座采用带长圆孔的L型安装支架，长圆孔设计可以适配不同孔距的模型保险杠，允许安装时进行前后、上下的位置微调，降低安装对位的精度要求，支架的折边结构可以提升整体安装强度，避免牵引受力时出现底座变形的问题。外形尺寸方面，这款绞车整体长度适配1/10比例模型车的车头宽度，主体直径与模型车车架宽度比例协调，不会出现尺寸突兀破坏整车比例的问题；安装底座的固定孔位间距覆盖主流1/10攀爬车、履带赛车的保险杠安装孔距，安装后整体突出保险杠的距离控制在合理范围，既不会因为突出过多影响车辆接近角，也不会因为过于内凹影响牵引绳的正常出绳，整体安装边界能够兼容多数同比例岩石履带赛车的前部改装空间，不需要对原车保险杠进行大幅度切割修改即可完成装配。
