游乐园旋转摇摆类游艺设施结构设计

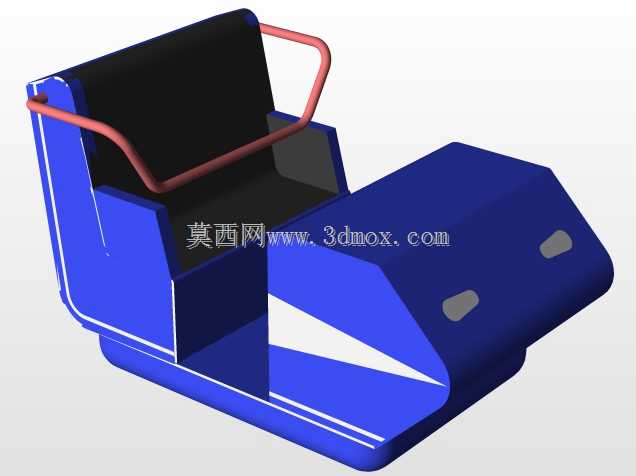

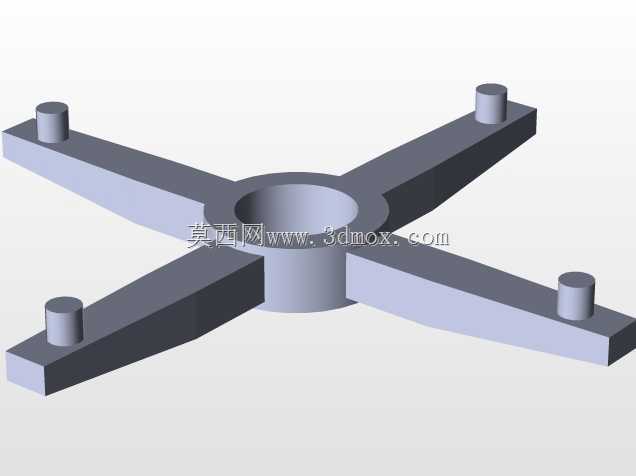

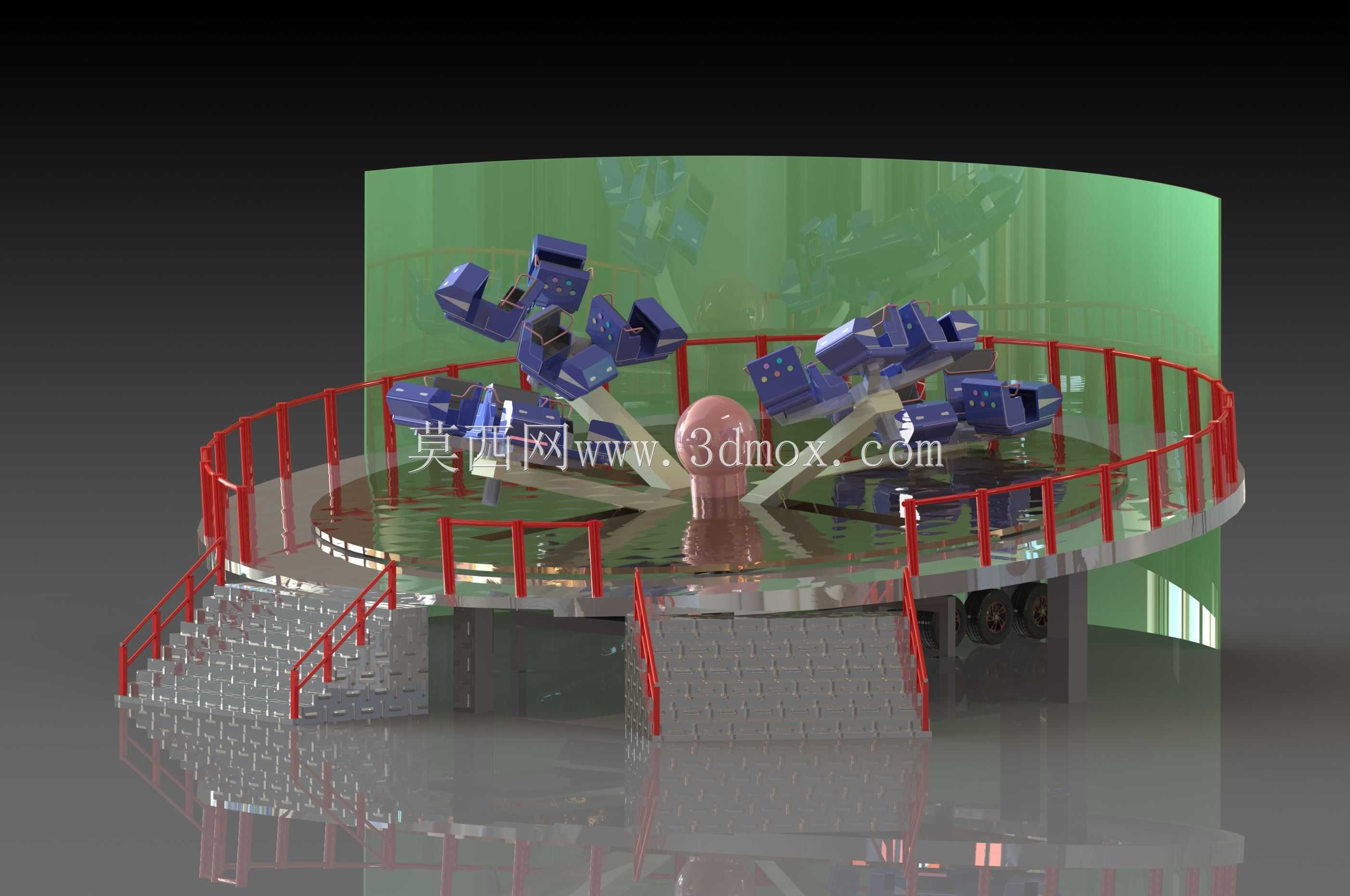

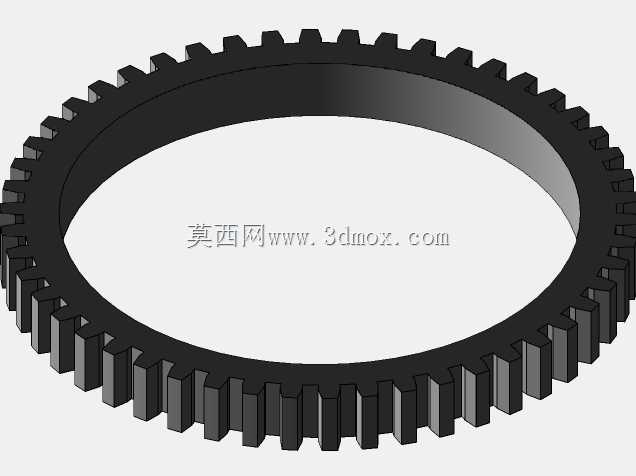

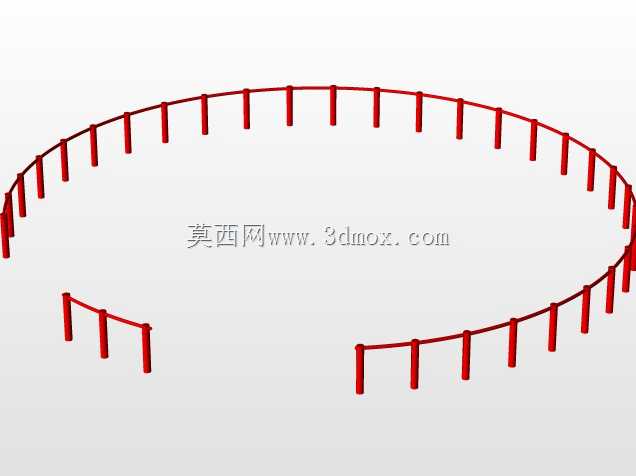

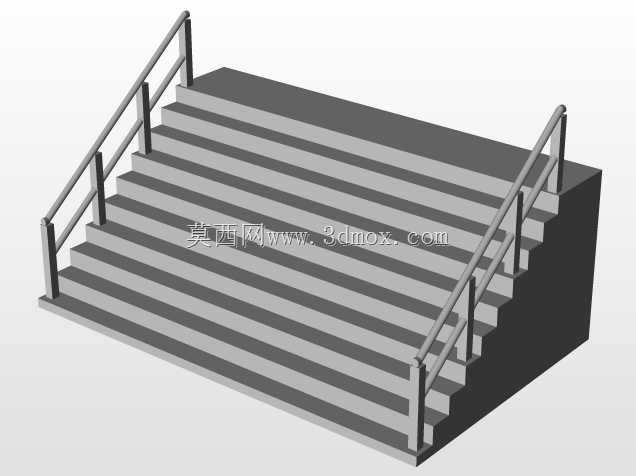

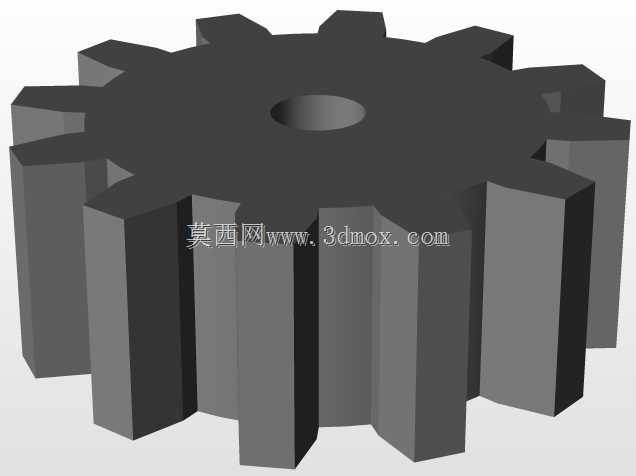

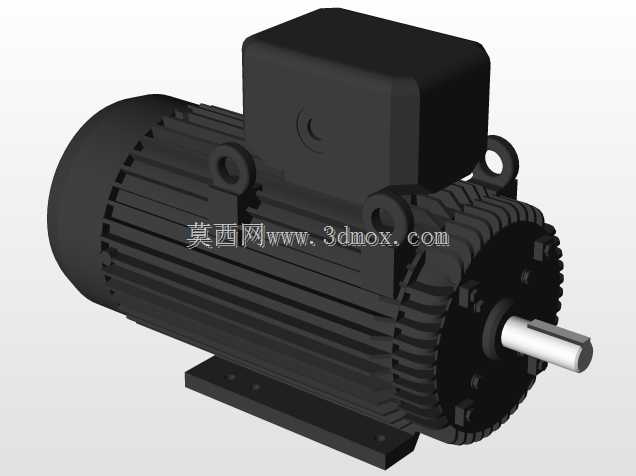

该游艺设施主要应用于户外游乐园、主题乐园、商业综合体露天游乐区等场景，作为中型刺激类游艺设备承载游客体验旋转叠加摇摆的游乐项目。设备核心功能是在承载游客的状态下，实现转盘整体绕中心主轴的匀速回转，同时配合多组摆臂带动座椅组件完成多角度俯仰摇摆动作，两种运动轨迹叠加形成多变的体感反馈，适配不同年龄段游客的游乐需求。设计过程中优先考虑运行稳定性与结构冗余度，中心回转支承采用大直径交叉滚子结构，可同时承受轴向载荷、径向载荷与倾覆力矩，避免多组座椅偏载运行时出现结构晃动。站台部分采用模块化拼接设计，周边设置双道横向护栏与竖向防滑踏步，踏步表面做冲压防滑纹理处理，护栏高度符合游艺设备安全规范要求，上下客区域预留足够的安全通行宽度，避免游客上下设备时出现拥挤磕碰。设备底部支撑结构采用型钢焊接框架，框架下方设置可调式地脚安装座，可适配不同硬化地面的安装找平需求，安装边界需预留不小于1.5米的安全检修通道，设备运行时的外围安全警示区半径需覆盖设备最大摇摆幅度外0.8米范围。座椅组件采用环抱式安全压杆设计，压杆锁止机构采用双重机械锁加电气检测的冗余设计，运行前可自动检测所有压杆的锁止状态，未完全锁止时设备无法启动。整体运动机构的传动路径采用电机配合减速机输出动力，通过齿轮副带动中心转盘回转，摆臂的摇摆动作通过固定在转盘下方的凸轮机构实现，运动轨迹经过反复校核，避免运行过程中各座椅组件、摆臂与护栏结构出现运动干涉。设备外围可选配透明围挡结构，既可以阻挡运行时的气流直吹游客，也能避免外部杂物进入设备运行区域，提升运行安全性。设计时对整体结构的重心做了严格配平，空载与满载状态下的重心偏移量控制在中心主轴直径范围内，降低回转支承的偏磨风险，延长核心部件的使用寿命。电气布线全部采用拖链内置走线方式，避免设备回转过程中出现线缆缠绕、磨损的问题，所有外露金属构件均做防锈防腐处理，适配户外露天使用的环境要求。
