立式进料冷压成型处理设备结构设计

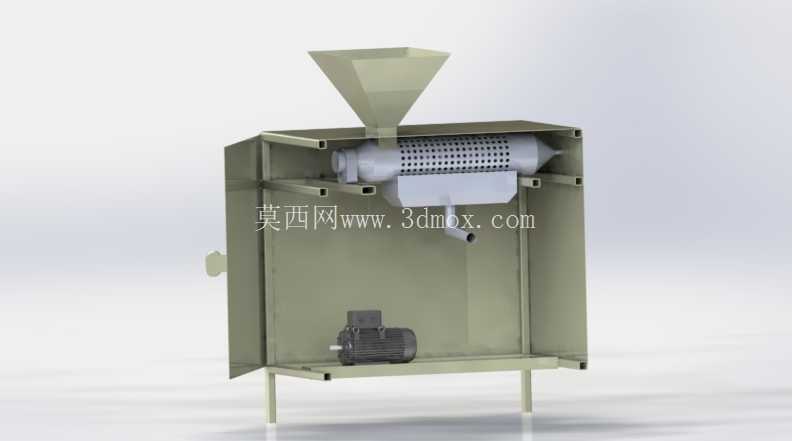

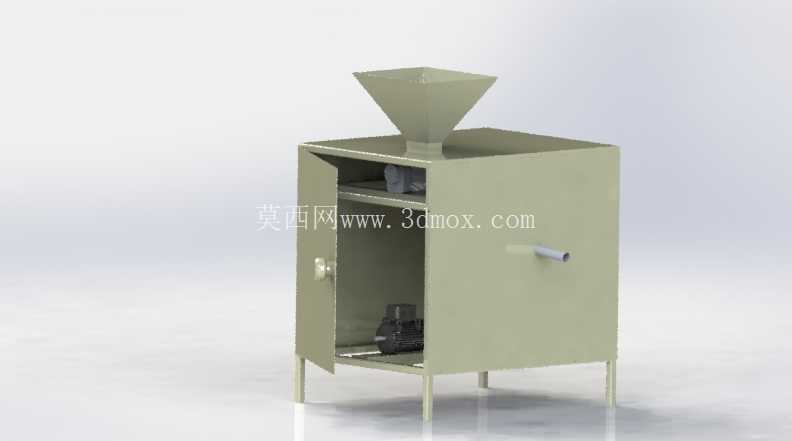

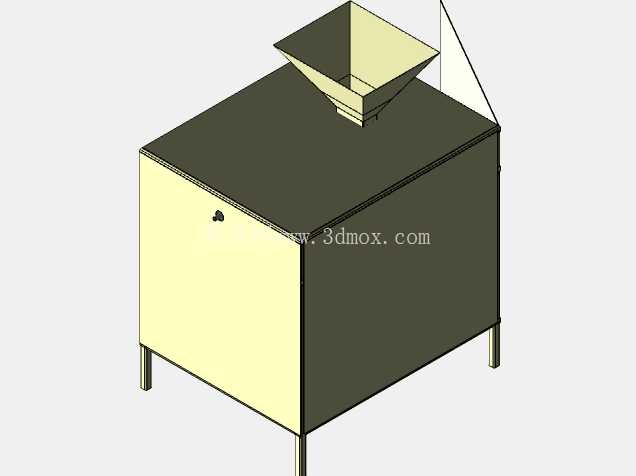

　　在中小型散料加工处理场景中，这类立式冷压设备常被布置在原料预处理工段的衔接位置，上方对接散料输送管线，下方衔接压制成型后的物料转运工位，整体采用立式方箱承载结构，不需要额外搭建高位操作平台，适配车间内层高有限的加工区域安装。从结构设计逻辑来看，设备主体采用封闭方箱作为承载基体，顶部设置倒锥形进料斗，锥角角度经过反复校核，既能够保证散料依靠自重顺畅滑入箱内压制腔，又不会因为锥度过大导致进料斗整体高度过高，抬升设备整体重心影响运行稳定性。箱体侧面设置带简易锁扣的平开柜门，日常运维时可以直接打开柜门观察内部压辊、成型模腔的磨损情况，更换易损件时不需要拆解设备主体框架，能够大幅缩短现场运维的停机时长。

　　箱体侧壁伸出的管状接口为压制后成品料的导出通道，接口位置距离箱体底部预留了足够的接料空间，既可以对接皮带输送机实现连续出料，也可以直接在接口下方放置集料桶进行间歇式接料，适配不同产能规模的加工产线布局需求。设备底部采用四根独立支腿作为支撑结构，支腿与箱体底部采用焊接加三角筋补强的连接方式，能够承受冷压作业时的周期性冲击载荷，避免设备运行过程中出现共振偏移；支腿底部预留了地脚螺栓安装孔，安装时可以根据车间地面的实际平整度调整垫铁厚度，保证设备整体水平度偏差控制在允许范围内，防止压制成型过程中因为设备倾斜导致料饼密度不均。

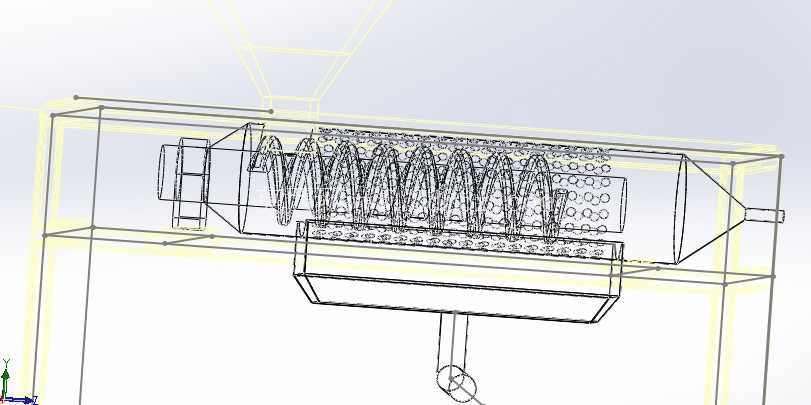

　　从功能实现角度来看，该设备主要针对常温状态下的散状物料进行压制成型，不需要额外配置加热模块，整体能耗水平远低于热压类成型设备，内部压制腔采用分层布置结构，上层设置预压导流结构，将进料斗落下的散料均匀导流至压制工位，下层设置动力传动安装位，预留了驱动组件的安装接口，建模时已经对传动部件的运动包络空间做了完整校核，不会出现部件运动干涉问题。设计过程中特意将设备的操作维护面统一设置在柜门同侧，所有需要日常点检的观察位、易损件更换位都集中在这一侧，设备安装时只需要在该侧预留足够的操作空间即可，其余侧面可以紧贴车间墙体或者其他配套设备布置，能够最大化节省车间的占地空间。箱体外壳采用等厚钢板弯折焊接成型，所有外露棱边都做了圆角钝化处理，避免现场操作人员巡检时发生磕碰划伤；进料斗与箱体顶部采用法兰螺栓连接，当需要加工不同粒径的物料时，可以快速更换对应进料口径的进料斗，不需要改动箱体主体结构。考虑到冷压作业过程中会产生少量粉尘，箱体柜门与箱体的贴合面预留了密封胶条安装槽，安装密封胶条后可以有效避免粉尘从柜门缝隙溢出，改善车间作业环境；侧壁的出料接口也预留了密封件安装位，对接外部输送设备时可以实现全程封闭输送，减少作业过程中的物料撒漏。

　　从安装边界尺寸来看，设备整体占地尺寸控制在小型加工设备的适配范围内，进料斗顶部的最高处距离地面高度适配常规车间的管线布置高度，不会和车间内已有的照明、消防管线产生干涉；支腿的高度设置既保证了底部出料空间足够，又不会让设备整体重心过高，运行时的稳定性更有保障。建模过程中对所有焊接位置的焊缝预留、螺栓连接的操作空间都做了细节还原，结构件的壁厚选择完全参照同类型量产设备的实际参数，没有出现结构强度冗余过大或者强度不足的设计问题，能够直接作为同类设备改型设计的结构参考，也可以用于教学场景下的冷压设备结构认知演示。
