1:64比例梅赛德斯小型客车底盘结构

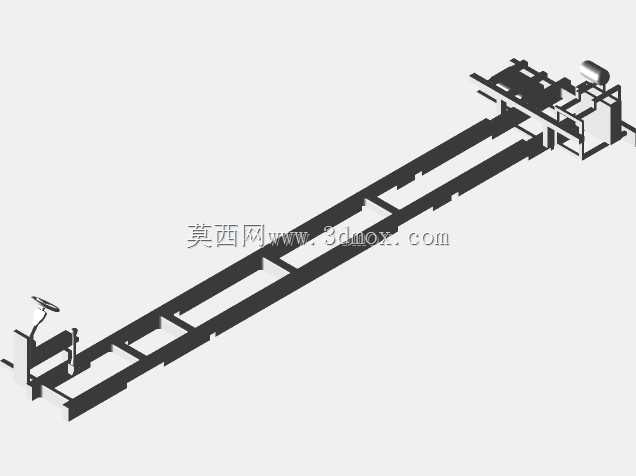

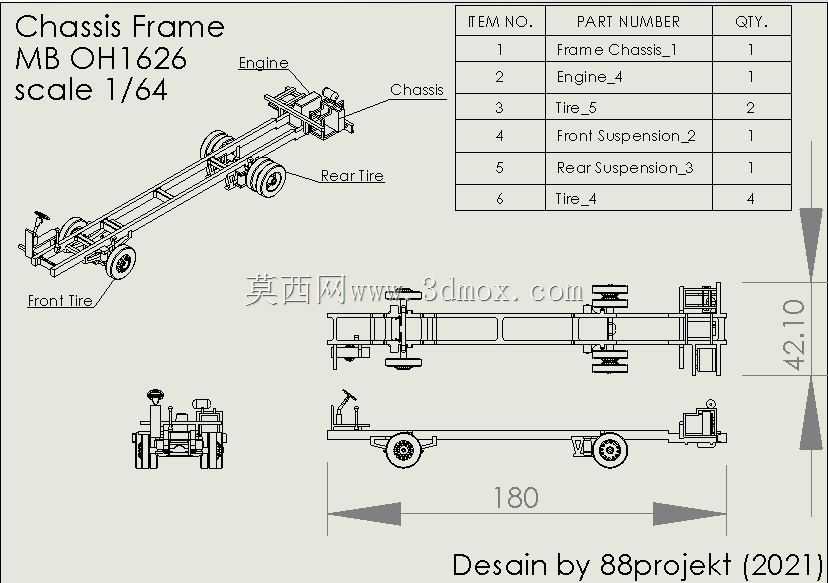

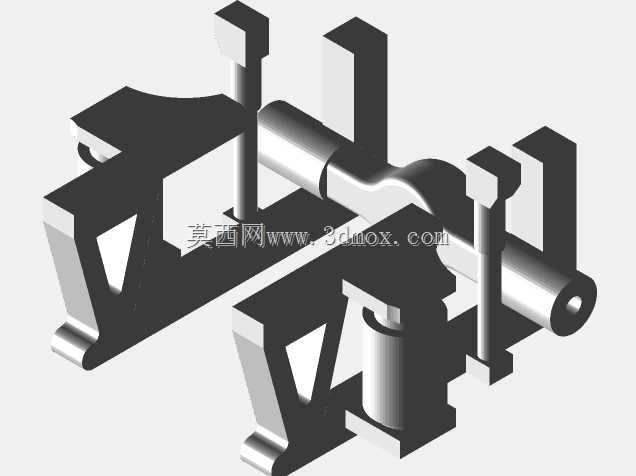

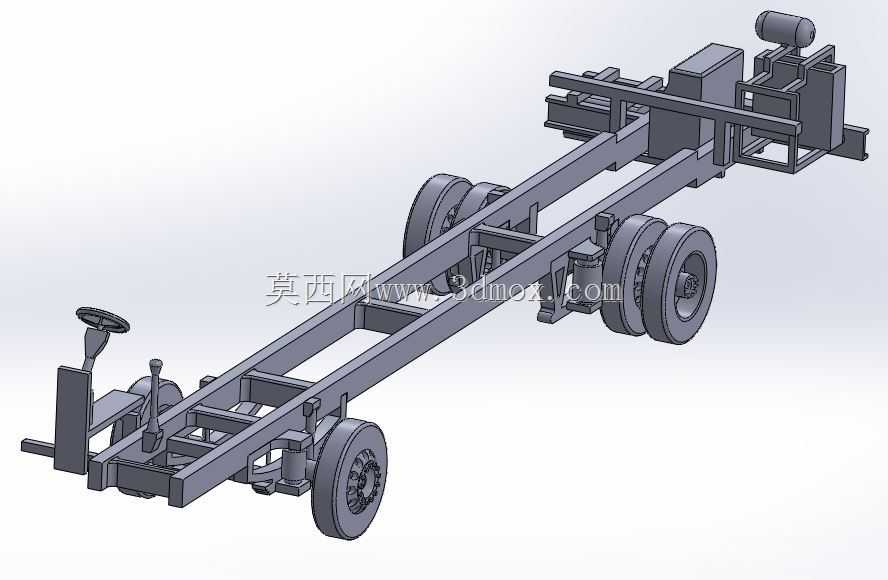

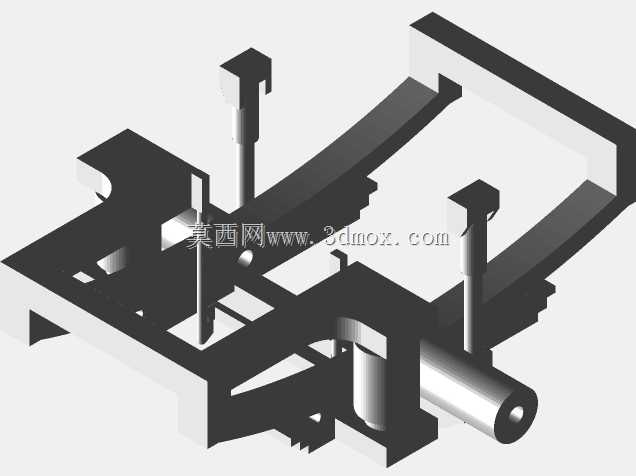

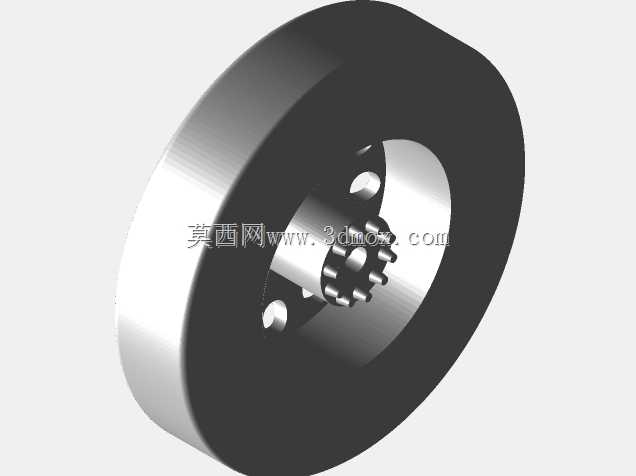

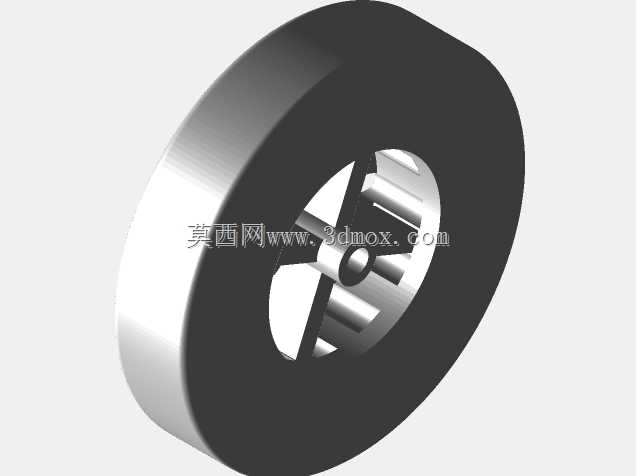

在商用车研发与比例模型制作领域，客车底盘的结构还原度直接决定了上层车身装配的适配性与整车行走机构的仿真表现，这款1:64比例的梅赛德斯小型客车底盘，完整复刻了OH1626型号底盘的核心承载与行走结构，可直接用于同比例客车模型的总装配套，也能作为商用车底盘结构教学的微缩演示载体。从结构设计逻辑来看，该底盘采用了经典的边梁式车架布局，两根平行的纵梁作为核心承载基体，根据不同位置的受力差异匹配了对应截面尺寸，从车头转向段到车尾承载段的纵梁过渡平顺，既保证了前部转向机构的安装空间，也为后部动力总成、乘员舱地板的安装预留了统一的安装基准面，多根横梁按照受力节点分布在纵梁之间，分别承担转向器安装支点、悬架固定座、车架抗扭加强的作用，避免微缩模型在把玩或展示过程中出现车架变形的问题。转向系统部分完整还原了实车的转向传动路径，方向盘通过转向柱连接转向器，转向拉杆直接带动前轮转向节实现角度偏转，转向节与前桥的连接位置预留了合理的转动间隙，保证转向动作顺畅无卡滞，前轮的定位参数也参考实车做了微缩适配，主销后倾、外倾的角度设置符合比例模型的行走逻辑，推动模型滑行时不会出现跑偏、前轮摆振的问题。行走与悬架部分，前后桥均采用了对应实车的轮组配置，后轮采用双胎布局匹配客车后部的承载需求，轮胎与轮毂的装配间隙控制合理，轮端转动顺滑，悬架结构在前后桥与车架的连接位置做了结构还原，虽然是微缩比例模型，也体现了钢板弹簧悬架的支撑形态，能够缓冲模型移动时的微小震动。安装边界方面，车架上平面的所有安装孔位都按照同比例客车车身的安装需求做了预留，前部驾驶室区域的安装位、中部乘员舱的支撑位、后部动力舱的固定位都有明确的结构标识，上层车身装配时不需要额外对底盘做切削修改，直接定位粘接即可完成总装，车架尾部的附属结构安装位也预留了空间，可根据需求加装油箱、储气筒等底盘附属件，进一步提升模型的细节完整度。
