丰田城市克鲁泽SUV外观造型结构设计

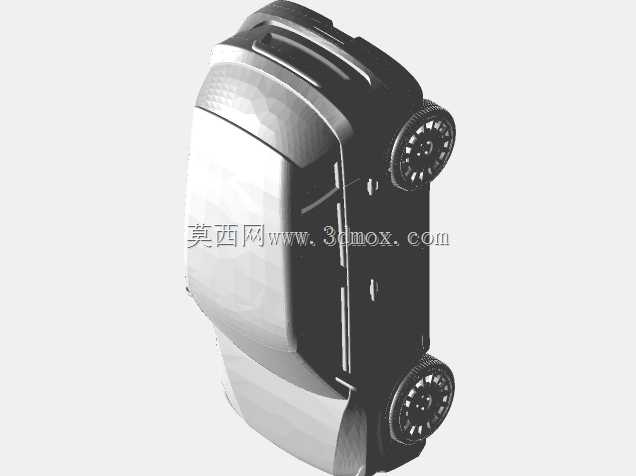

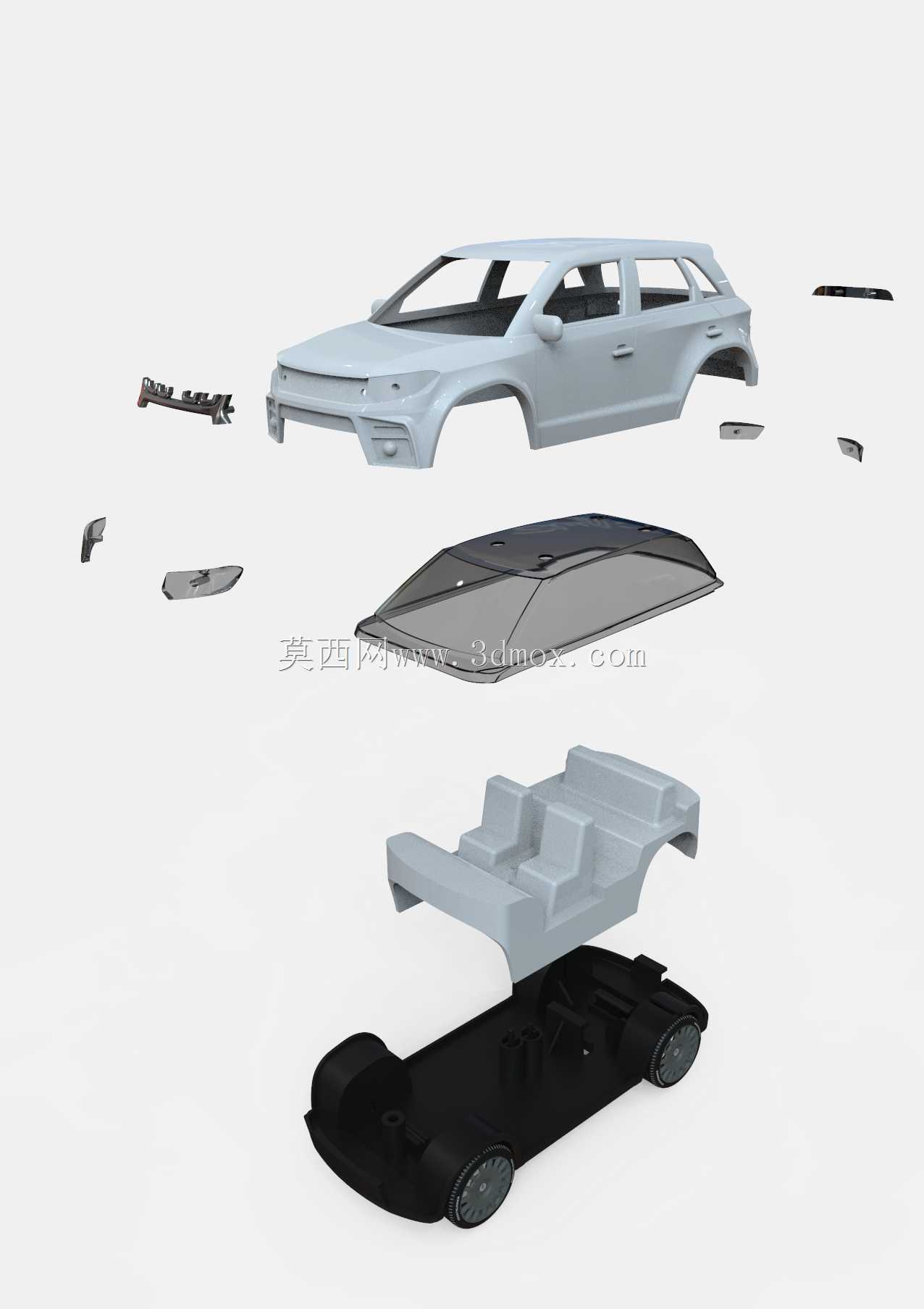

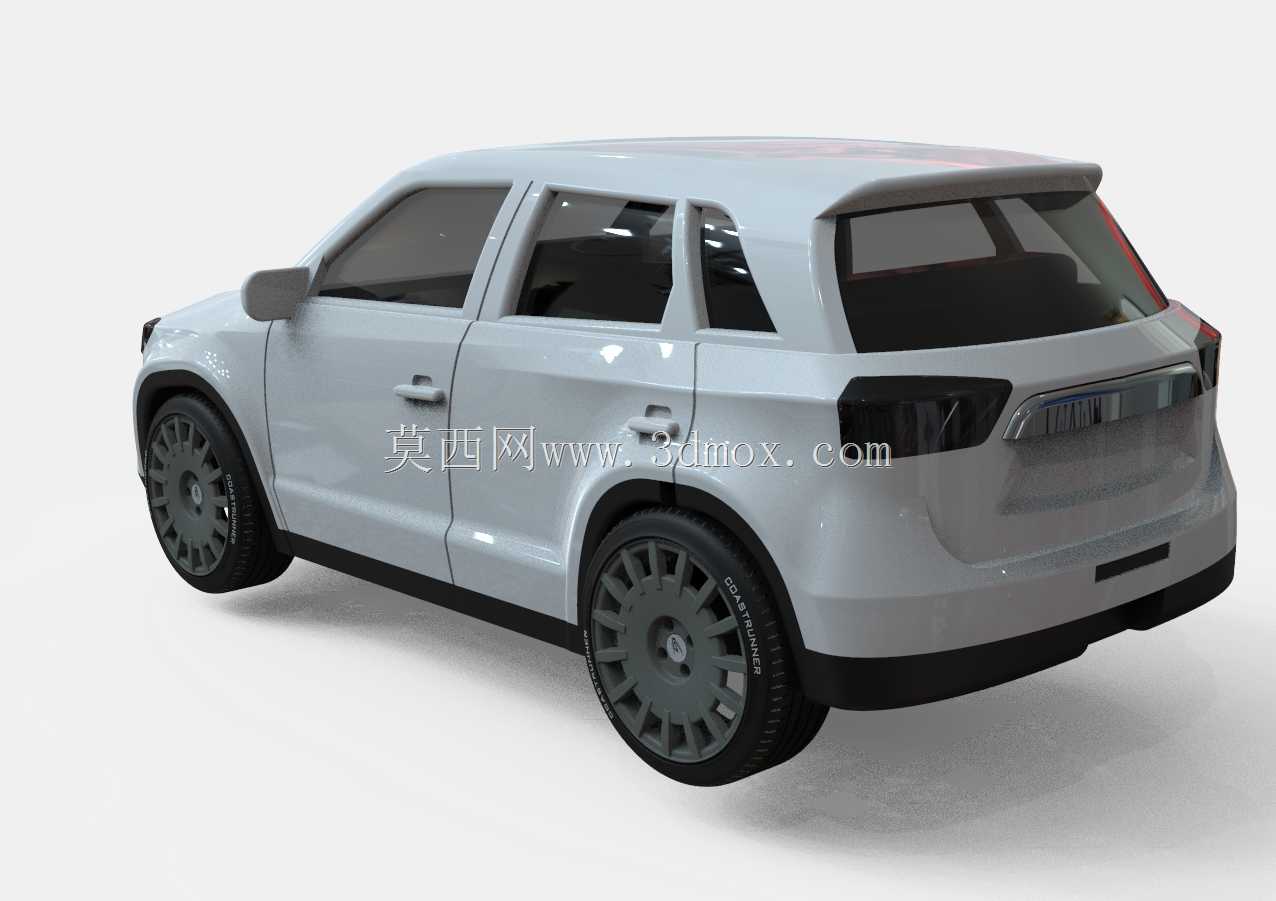

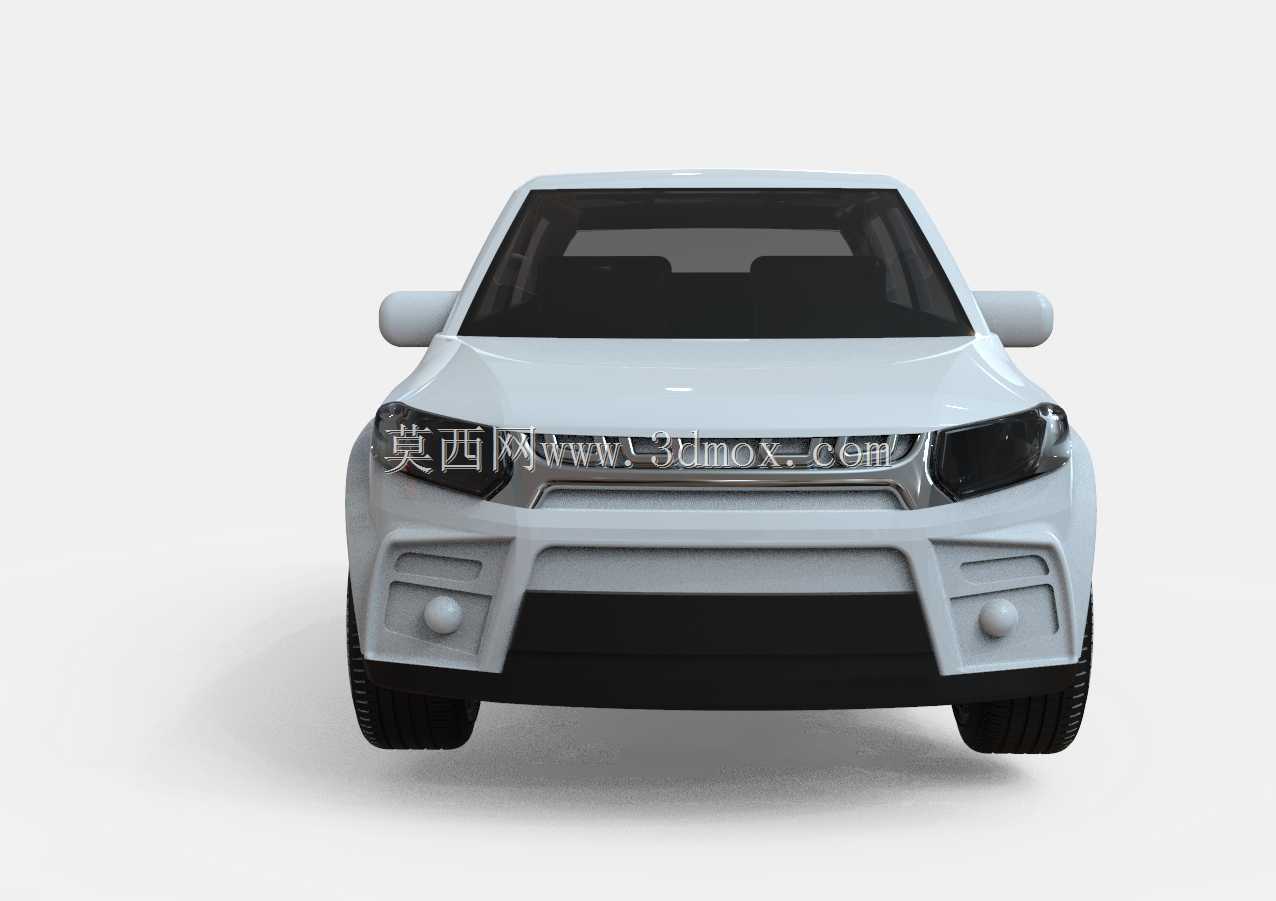

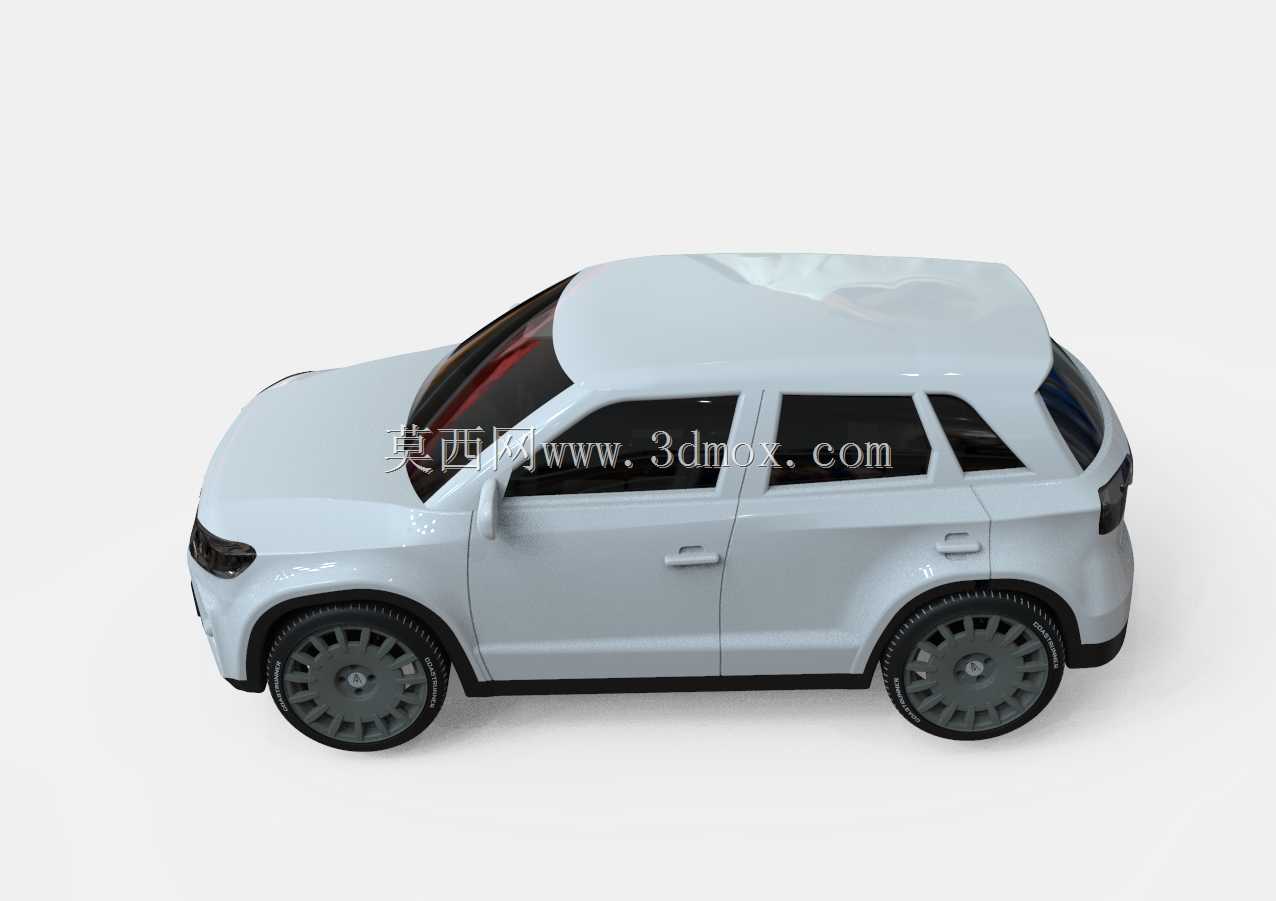

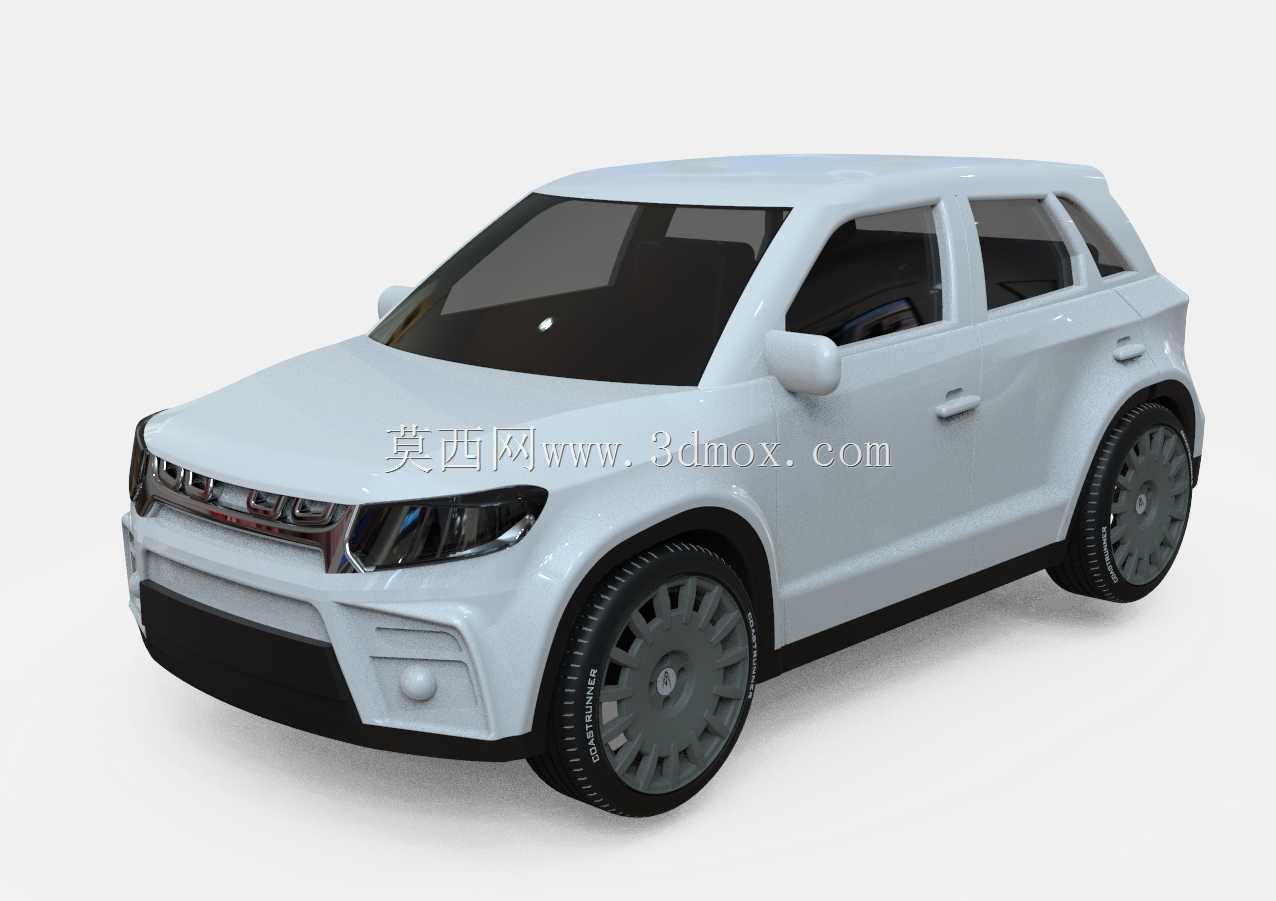

本次呈现的是面向玩具开发场景的城市SUV外观结构设计，原型参考丰田城市克鲁泽车型，适配注射成型工艺的量产需求，可直接用于玩具汽车的开模打样环节。从实际应用场景来看，该结构既可以作为1:18比例静态车模的主体外壳，也能适配遥控玩具车的底盘安装空间，覆盖儿童玩具、收藏摆件、汽车周边衍生品等多个落地场景。设计过程中优先考虑注塑工艺的脱模可行性，所有外观面的拔模斜度控制在1.5°-3°之间，前脸格栅、保险杠雾灯区域的凸起结构均做了圆角过渡处理，避免注塑过程中出现应力集中导致的开裂问题，同时减少模具加工时的电极损耗。外形尺寸上，整体长度控制在245mm、宽度98mm、高度87mm，安装边界预留了2mm的底盘装配余量，轮拱位置的内凹结构刚好适配直径32mm的标准玩具车轮胎，前后保险杠下方的离地间隙预留8mm，满足玩具车在平整桌面、短绒地毯等常见使用场景的通过性需求。前脸部分还原了量产车型的横向镀铬格栅视觉特征，实际结构中采用一体注塑的凸台来模拟格栅饰条，省去后续粘贴饰件的工序，大灯区域做了内凹沉台，可直接粘贴透明PVC材质的灯罩零件，保险杠两侧的圆形雾灯位置做了0.5mm的凸点，既还原实车特征，也能在玩具发生碰撞时起到缓冲作用，避免保险杠边缘直接受力断裂。车身侧面的外后视镜采用与车门一体的连接结构，后视镜背面做了1mm的加厚处理，防止玩具跌落时出现后视镜断裂的问题，车门下方的侧裙位置做了内凹的造型特征，既还原实车的运动感，也能在注塑时减少材料堆积，避免出现缩痕缺陷。车顶部分做了平整化处理，预留了粘贴行李架装饰件的安装位，用户可根据产品定位选择是否加装行李架零件，拓展同一款外壳的产品SKU。整个外壳的壁厚均匀控制在2.2mm，所有筋位的厚度不超过壁厚的60%，从根源上避免注塑件出现翘曲、缺胶等常见缺陷，前后挡风玻璃位置做了整体内凹，可直接安装整块透明车窗零件，省去分件装配的麻烦，车窗边缘的止口高度控制在1.2mm，既能保证透明件安装后的贴合度，也不会出现边缘漏胶的问题。尾部结构同样遵循注塑工艺要求，尾灯区域做了对应沉台，后保险杠下方的黑色护板区域采用与主体外壳不同的表面晒纹处理，无需二次喷涂就能实现双色视觉效果，降低量产时的涂装成本。
