带内肋结构的深型塑料承托盘设计

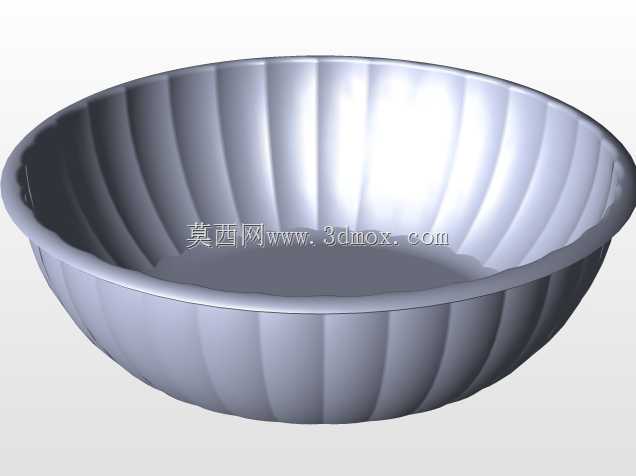

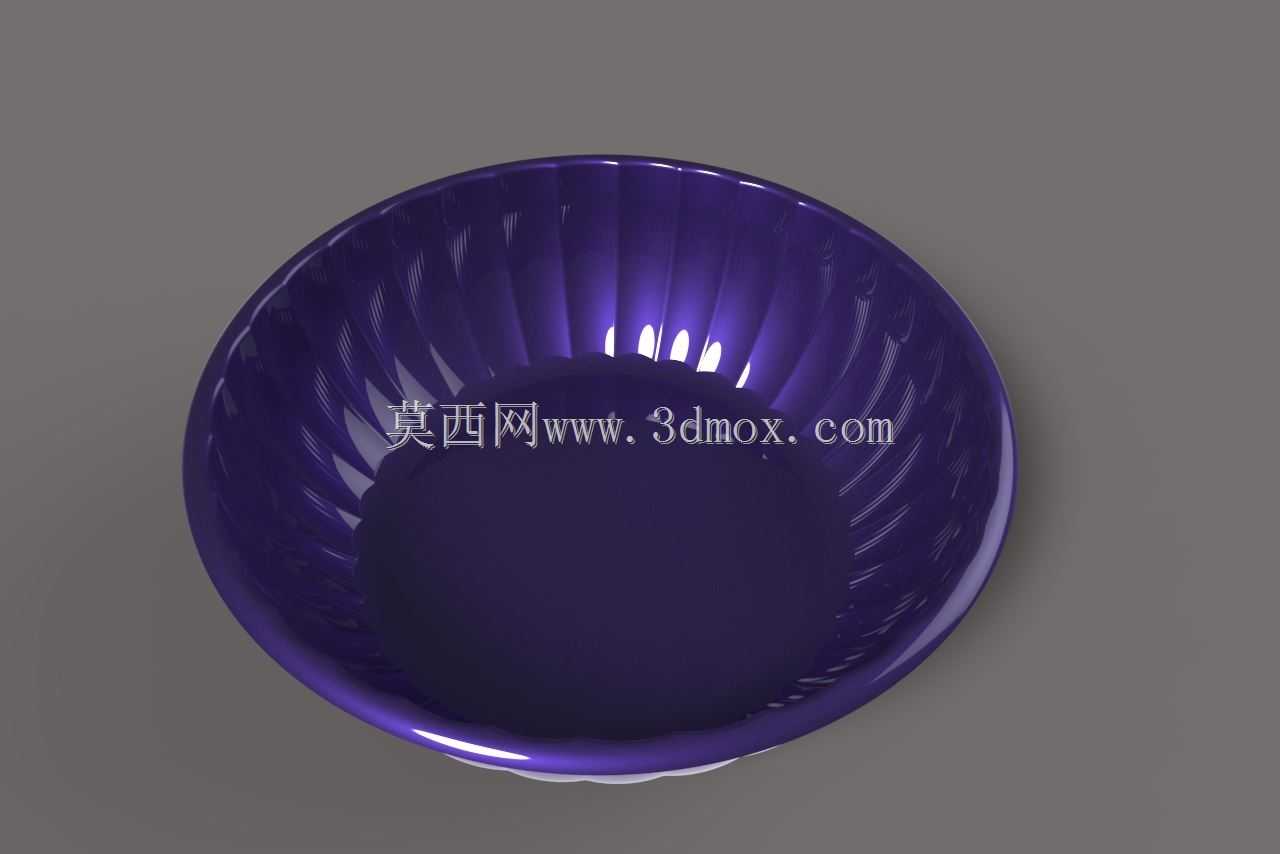

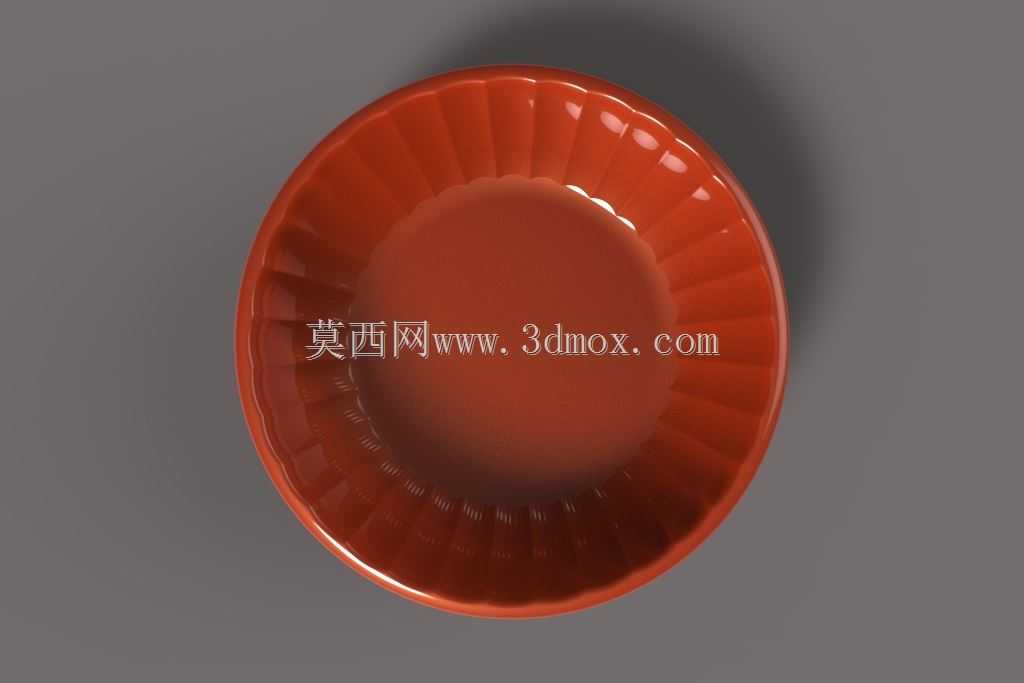

日常餐饮备餐、食品分装、物料周转场景中，这类深型塑料承托盘的使用频次极高，不同于浅口平盘，加深的盘体可以避免盛放流质、小颗粒物料时出现外溢问题，内圈均匀分布的竖向肋条结构，是设计阶段反复调整的核心细节。最初做结构方案时，曾考虑做光滑内壁，但试模后发现盘体侧壁在堆叠受压、盛放重物时容易出现应力发白的形变问题，尤其是盘口边缘位置，空盘堆叠运输时如果堆码层数过高，光滑侧壁的盘体很容易出现侧壁屈曲变形，脱模时也容易因为真空吸附导致顶出痕迹明显。后续调整结构时，沿着盘体内壁均匀布置了24道等距竖向肋条，肋条高度从盘底向上延伸至盘口下方12mm位置，既不影响盘内盛放物品的平整性，又能把侧壁的环向刚度提升40%以上，堆码时肋条还能起到导向定位的作用，上下盘体嵌套时不会出现偏斜卡滞的问题。盘底做了微向内凹的弧面设计，放置在平整操作台面上时，只有外圈10mm宽的环形边与台面接触，避免因为盘底平面度误差导致放置不稳、晃动的问题，同时内凹的底腔可以在盛放高温物品时减少与台面的直接接触面积，降低热量传递对台面的影响。盘口边缘做了6mm宽的外翻卷边，卷边内部做了空心加强结构，徒手搬运时手指搭在卷边位置不会出现硌手的问题，卷边的圆角半径控制在R3，既保证边缘没有尖锐毛刺，也能在自动化清洗线的轨道输送时，顺畅通过导向栏不会出现卡挂。设计脱模斜度时，内壁斜度设为1.2°，外壁斜度设为1.5°，保证注塑成型后可以顺利顶出，不会出现拉伤内壁的问题，肋条位置的斜度单独加大到1.8°，避免肋条根部因为壁厚不均出现缩痕。这类托盘除了餐饮场景使用，也可以在小型零部件周转、实验室样品盛放等场景使用，整体壁厚控制在2.2mm，既保证足够的结构强度，也能控制注塑成型的周期，减少材料用量，盘体的深度与直径比例控制在1:3.2，兼顾盛放容量和放置稳定性，即使盛放占容积80%的流质物品，小角度倾斜时也不会出现洒漏。
