摩托车可调式升高脚踏总成结构设计

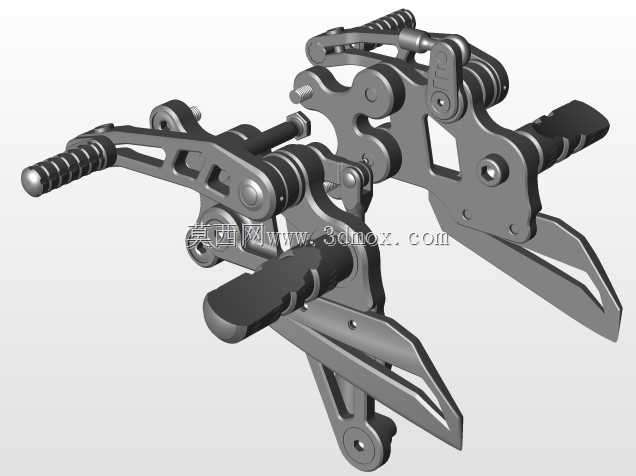

这套可调式升高脚踏总成，主要适配大排量运动型摩托车、赛道改装摩托车的骑行姿态调整需求，区别于原厂固定式脚踏，核心作用是通过多档位安装位调整脚踏高度与前后位置，匹配不同身高骑手的骑行三角，同时在激烈驾驶、赛道压弯场景下提供更高的脚踏离地间隙，避免脚踏过早磨地影响车辆倾角极限。从结构设计来看，整套总成采用分体式连杆布局，左右两侧分别集成制动踏板与换挡踏板，主体支架通过多组铰接螺栓连接，预留了3-4组不同位置的安装孔位，骑手可根据自身骑行习惯调整脚踏的前后位移量与垂直高度，调整范围覆盖常规升高改装的20-40mm高度区间，前后调整行程可达15mm，适配绝大多数运动车型的安装点位。设计过程中优先考虑了受力传递路径，脚踏杆表面做了滚花防滑处理，踩踏接触位置采用橡胶嵌件与金属骨架结合的结构，既保证激烈操作时的脚部摩擦力，又能过滤发动机传递到脚踏的高频振动，降低长时间骑行的脚部疲劳。铰接位置均采用衬套与螺栓的间隙配合设计，转动副预留了合理的装配公差，保证制动、换挡踏板的操作行程顺滑无卡滞，同时支架主体采用镂空减重设计，在不降低结构强度的前提下削减非受力区域的材料厚度，整套总成相比原厂铸铁脚踏重量降低约30%。安装边界方面，总成的主安装孔位间距匹配主流车型的车架安装点，不需要对原车车架进行打孔修改，直接替换原厂脚踏总成即可完成安装，制动拉杆与换挡拉杆的连接位置预留了调节余量，安装后可通过拉杆端头的调节螺母微调踏板自由行程，保证操作手感符合使用需求。踏板的受力位置做了加厚处理，应对紧急制动、大力换挡时的冲击载荷，所有外露的铰接螺栓都采用防松螺母设计，避免长期颠簸路面行驶出现连接件松动的问题，脚踏末端的可折叠结构在车辆发生倾倒、脚踏接触地面时会自动向上折叠，降低撞击对支架主体的冲击力，减少摔车后的配件损坏概率。
