国际跳棋棋盘棋子组合三维结构设计

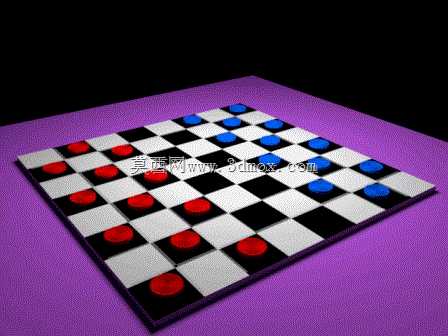

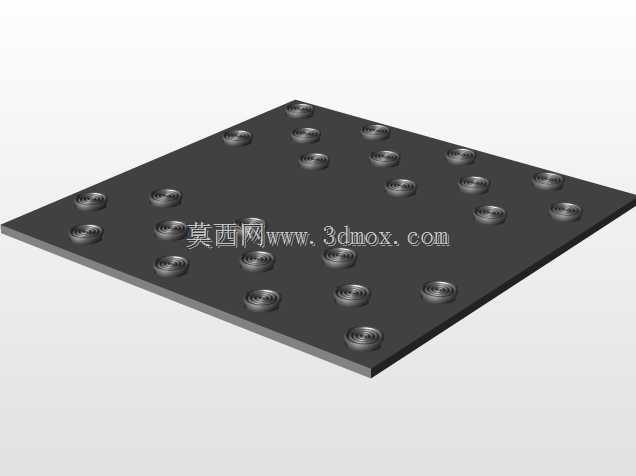

这套棋具三维结构的设计，最初是面向桌面益智教具生产、休闲桌游配套场景做的结构落地，日常主要用于休闲对弈、少儿思维训练教具、文创周边产品开发等场景，不管是家用休闲、培训机构教具配置，还是文创类礼品定制，都能适配对应的使用需求。整套结构分为棋盘主体、双色棋子两个核心部分，设计过程中优先考虑了实际使用的握持手感、摆放稳定性与生产加工的可行性。棋盘部分采用8×8的标准黑白格交替布局，格面做了微凹的限位设计，棋子放置后不会因为桌面轻微晃动发生移位，棋盘边缘做了15度的倒角收边，既避免直角边缘磕碰划伤，也能在注塑或者板材切割加工时减少毛刺处理的工序量。棋盘整体外形尺寸控制在320mm×320mm×12mm，这个尺寸是结合常规桌面摆放空间、成人手掌操作范围确定的，单格边长为38mm，刚好适配直径35mm的棋子，棋子放置后格边预留1.5mm的余量，拿取棋子时手指不会和相邻格的棋子发生剐蹭。棋子部分分为红、蓝两色，每色配置12枚，对应标准跳棋的对弈人数配置，棋子采用圆饼式结构，整体厚度为8mm，顶面做了2mm的圆弧凸起，底面为平面结构，和棋盘格面的接触面积足够，放置平稳，圆弧顶面的设计一方面提升握持时的触感，另一方面在堆叠棋子（跳棋规则中吃子后需要将被吃棋子叠放在己方棋子上）时，顶面圆弧和上方棋子的底面可以形成自定位效果，堆叠后不容易滑落。设计过程中特意规避了尖锐棱角，所有外露边都做了R1以上的圆角处理，适配全年龄段使用，尤其是作为少儿教具时，能有效降低使用过程中的磕碰风险。从安装与适配边界来看，这套结构不需要额外的连接件，棋盘为整体式结构，棋子为独立散件，不需要组装工序，生产完成后直接配套包装即可；如果是做木质板材加工的棋盘，格面的黑白区分可以采用贴面或者丝印工艺，三维模型里已经预留了0.1mm的丝印层高度差，丝印时不需要额外做定位治具；如果是做注塑工艺的棋子，模型里已经做了均匀的壁厚设计，整体壁厚控制在2.5mm，没有壁厚突变的位置，注塑时不容易出现缩痕、缺胶等问题，脱模斜度设置为1度，方便模具开模时顺利顶出。另外在设计时考虑了不同材质的适配性，如果是做磁吸款的高端棋具，只需要在棋子底部和棋盘格内预留2mm直径、1mm深度的磁钢安装槽，不需要改动整体外形结构，就能快速衍生出磁吸版本，适配车载、户外等容易晃动的使用场景。棋盘底部做了四个直径10mm、厚度1mm的脚垫安装位，可以粘贴硅胶脚垫，放置在玻璃、木质桌面时不会打滑，也不会刮花桌面表面。整套结构的尺寸公差按照IT12级的通用注塑/板材加工公差设置，不需要高精度加工设备就能实现批量生产，零件数量少，没有复杂的曲面结构，不管是3D打印打样，还是开模批量生产，都能控制生产成本。棋子的颜色区分在模型里做了独立的面分组，渲染或者后期做表面处理时，可以直接对两组棋子分别赋予材质，不需要重新拆分零件。棋盘的格面和边框也做了独立的结构分组，要是需要在边框位置做logo雕刻、品牌标识丝印，直接选中边框面就能做对应的工艺处理，不会影响格面的结构精度。
