偏心摆锤式重力循环轮结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:298708
  • 偏心摆锤式重力循环轮结构设计
  • 偏心摆锤式重力循环轮结构设计
  • 偏心摆锤式重力循环轮结构设计
  • 偏心摆锤式重力循环轮结构设计
  • 偏心摆锤式重力循环轮结构设计
  • 偏心摆锤式重力循环轮结构设计
  • 偏心摆锤式重力循环轮结构设计
  • 偏心摆锤式重力循环轮结构设计
  • 偏心摆锤式重力循环轮结构设计
  • 偏心摆锤式重力循环轮结构设计
  • 偏心摆锤式重力循环轮结构设计

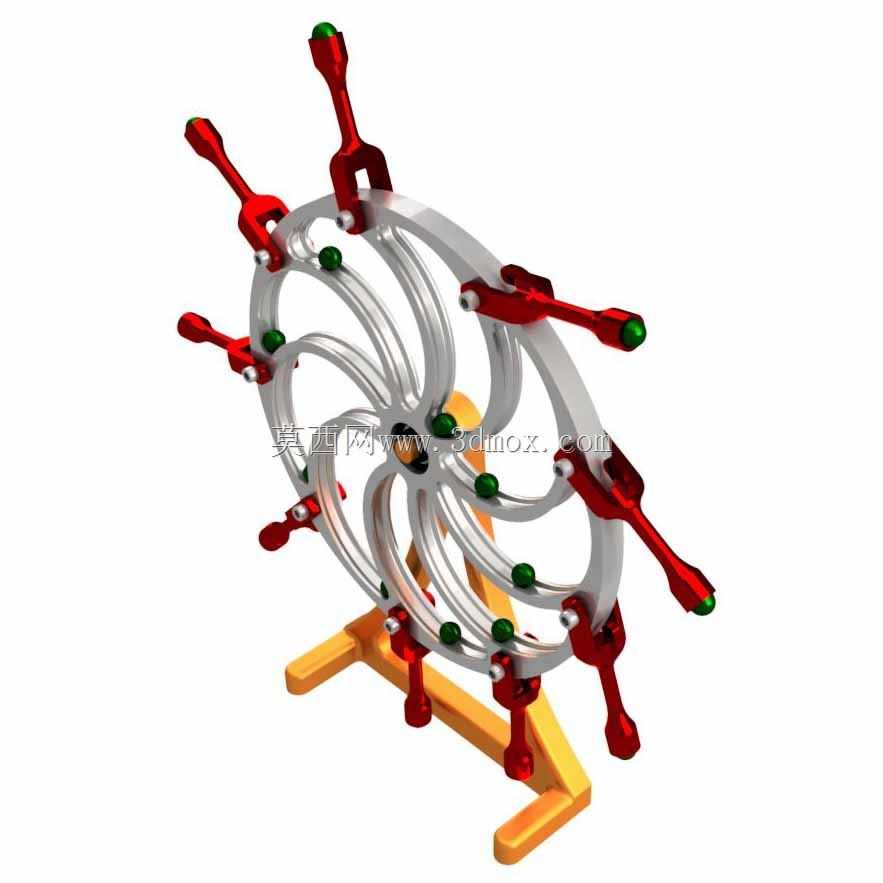

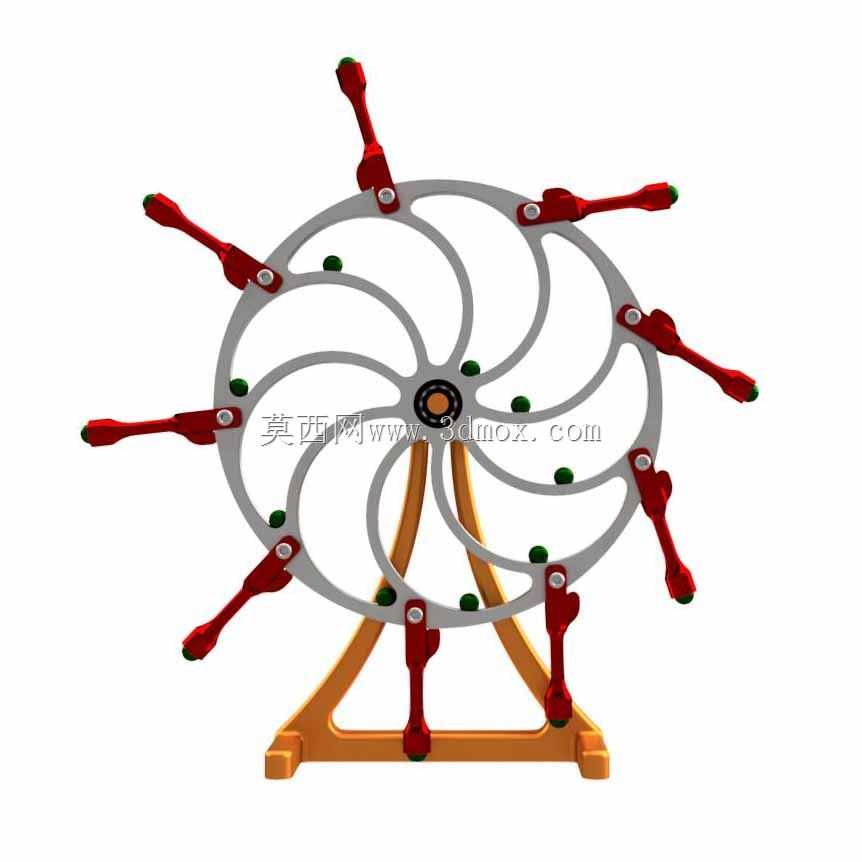

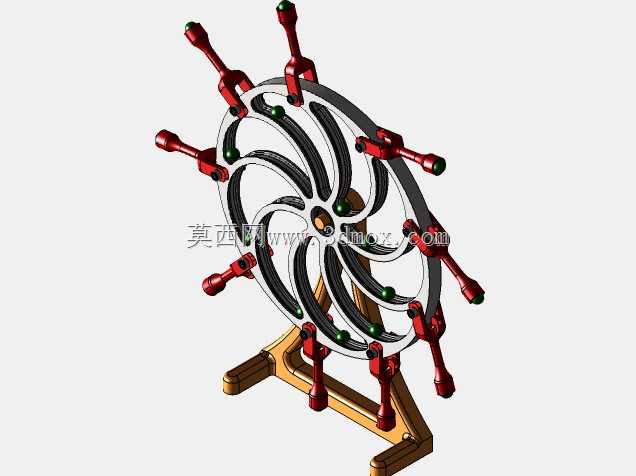

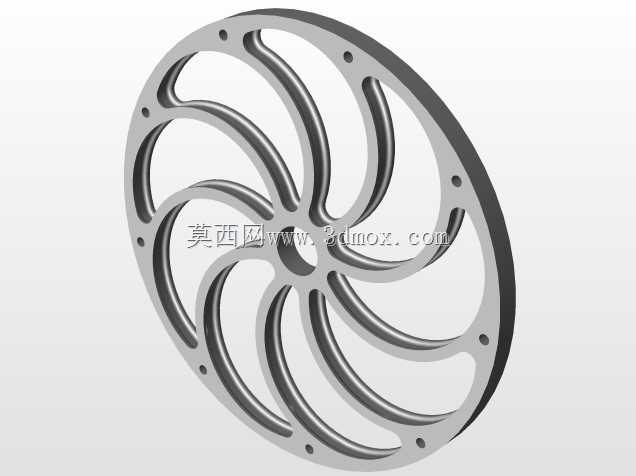

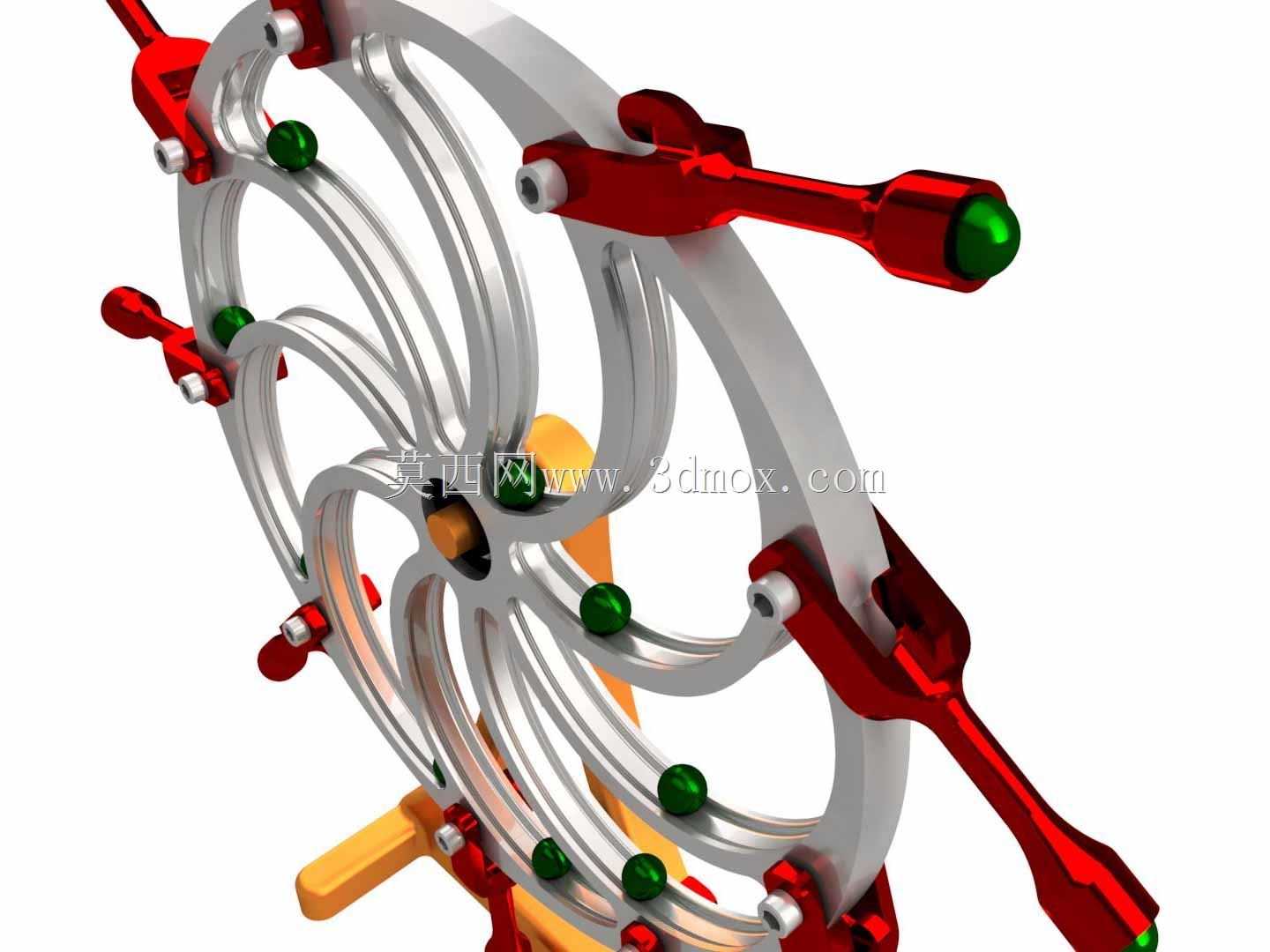

该轮式结构采用环形主轮架作为核心承载基体,轮缘周向均匀布设多组带绿色配重端头的红色摆臂构件,每组摆臂通过铰接销轴与主轮架连接,可绕铰接点在限定角度范围内摆动,底部搭配A字形支撑支架实现整体立式放置,主轮架中心设置转动轴位,可适配标准轴承座实现绕中心轴的自由转动。从结构设计逻辑来看,摆臂的铰接点位沿主轮架周向错位排布,配重端头的质心位置随主轮架转动角度变化持续偏移,设计初衷是通过不同方位摆臂的力矩差驱动主轮架持续转动,这类结构常被用于机械原理教学场景中力矩传导、重力势能转换相关的演示教具,也可作为创意机械装置的核心运动单元,搭配透明外罩后放置于科普展厅,能直观展示铰接构件的运动轨迹与力矩变化规律。在安装边界方面,支撑支架的底部支脚跨度需满足静态放置的稳定性要求,主轮架转动时最外侧摆臂端头的回转直径即为整体结构的最大运动包络尺寸,设计时需预留足够的周边安全间隙,避免摆臂转动过程中与周边防护结构发生干涉;摆臂与主轮架的铰接位置需设置限位结构,限制摆臂的摆动角度范围,防止摆臂过度翻转导致整体力矩失衡,配重端头的重量可根据实际演示需求调整,改变整体转动的惯量与转速表现。从实际功能特性来看,该结构的运动过程完全依靠自身摆臂的重力差实现力矩输出,无需额外外接动力源即可完成连续的转动演示,摆臂表面做了醒目的分色处理,红色臂身与绿色配重端头形成强烈视觉对比,转动过程中可清晰观察到每组摆臂的位置变化,便于教学过程中讲解力矩平衡、质心偏移相关的机械原理;主轮架采用多层环形辐条式结构,在保证整体结构刚度的同时降低了自身重量,减少了中心转轴的承载负荷,支撑支架的倾斜角度经过反复校核,可保证整体结构放置时的重心落在支撑面范围内,不会出现倾覆风险。这类结构在实际应用中不具备对外输出动力的能力,核心价值集中在科普演示与机械原理教学领域,也可作为创意摆件的核心运动结构,搭配低阻力轴承后可实现长时间的惯性转动,具备较强的视觉展示效果。
