沙滩车配套排气消声器结构设计

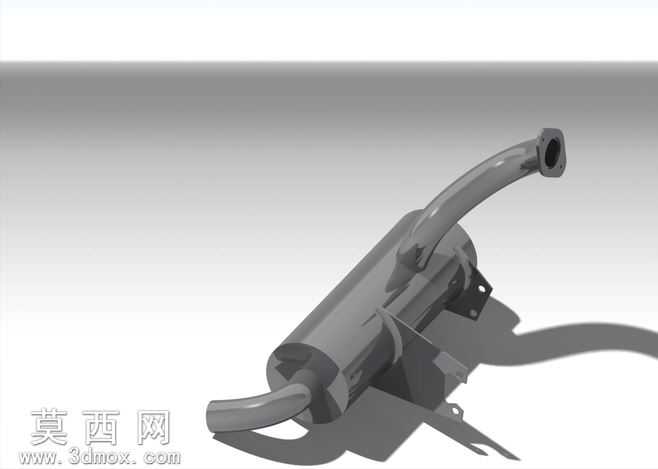

本款排气消声器为适配沙滩车动力系统开发的专用排气降噪部件，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循排气系统的流体走向逻辑与安装适配要求，对每一处结构细节做了精准还原。模型主体为圆柱形消声腔体结构，腔体两端分别衔接进气弯管与出气尾管，进气端弯管设置有标准法兰连接结构，法兰面预留对应安装孔位，可直接与沙滩车发动机排气端口实现密封对接，保证排气通路的密闭性；腔体侧面设计有一体化冲压成型的安装固定支架，支架上开设定位安装孔，可通过紧固件将消声器整体固定在沙滩车车架的对应安装位，避免车辆行驶过程中出现部件晃动、管路移位的问题。建模阶段对消声器的壁厚做了统一参数设置，还原金属冲压焊接件的真实厚度特征，所有弯折管路的曲率都经过反复调整，既保证排气气流的顺畅通过，减少不必要的排气背压，也兼顾整车布局的空间避让需求，避免与周边车架、覆盖件产生干涉。材质渲染上采用哑光金属质感表现消声器的钢制壳体特征，对管路焊接位置、安装支架的冲压折边做了细节光影处理，还原金属部件的真实加工质感，同时通过光影投射效果清晰呈现消声器的整体轮廓与各部件的装配关系。设计过程中重点考量了消声腔体的容积配比、进出气管的插入深度与开孔布局，在保证结构强度的前提下最大化拓展消声腔的有效作用空间，通过腔体内部的多级膨胀、气流折返结构实现排气噪音的逐级衰减，兼顾动力输出效率与降噪性能，整体模型结构完整，装配关系清晰，可直接用于排气系统的结构验证、安装适配模拟以及后续的加工生产参考。
