连续速度联合万向传动结构设计

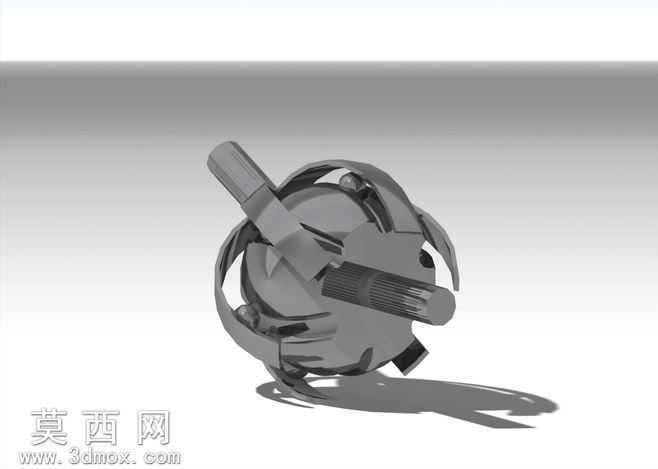

本作品为连续速度联合传动结构的三维建模设计，整体采用CATIA软件完成全参数化建模流程，建模阶段严格遵循机械传动设计的公差配合规范，对每一处结构特征的尺寸参数进行精准约束，确保各部件之间的装配关系完全符合实际机械加工与装配的工艺要求。建模过程中首先完成核心球形基座的特征构建，通过旋转凸台、阵列切除等命令完成基座上多组限位卡槽、滚珠安装位的结构设计，保证基座的结构强度同时预留出足够的传动活动空间。随后完成多组传动销轴、滑动滚珠、外接轴头的独立建模，每一个销轴的轴径、卡槽深度、滚珠的球面精度都经过参数校核，确保装配后各运动部件之间不存在干涉问题。渲染阶段采用哑光金属材质赋予整体结构，模拟合金钢构件的真实质感，对基座表面做细微的磨砂纹理处理，销轴与滚珠部分添加轻微的金属反光效果，通过三点布光方案突出结构的立体层次，阴影部分采用柔和的软阴影参数，清晰呈现出各部件之间的嵌套、铰接关系。该结构的设计思路围绕等速万向传动的核心需求展开，通过球形基座配合多组周向均匀分布的传动滚珠与销轴，实现两根相交轴之间的连续等速扭矩传递，可在轴间夹角动态变化的工况下保持输出转速的稳定性，避免传统万向节存在的转速波动问题。结构设计上充分考虑了传动过程中的受力分布，将承载接触面均匀分散在多组滚珠与卡槽的配合面上，有效降低单点接触应力，提升整体结构的使用寿命与传动承载能力，各部件的拆装逻辑也在建模阶段进行了模拟验证，确保后续维护更换部件时操作便捷，无需对整体结构进行完全拆解即可完成易损件的替换。
