复古卡通风格蒸汽机车外观结构设计

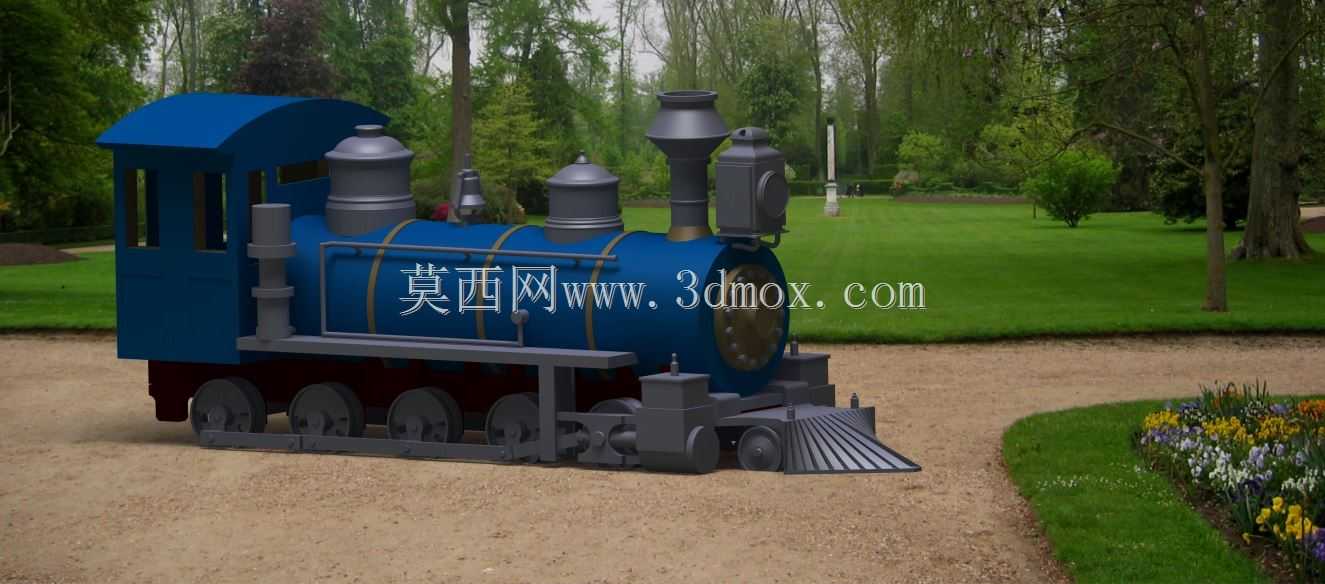

本次呈现的蒸汽机车结构设计，在还原经典蒸汽机车核心布局的基础上做了卡通化比例调整，整体造型圆润饱满，既保留了老式蒸汽机车的识别特征，也适配文创展示、教具制作、玩具开发等多场景的使用需求。从结构布局来看，模型完整复现了蒸汽机车的核心功能单元：前部排障器采用倾斜格栅式设计，安装边界与前轮组前端保持12mm安全间距，可在实体化制作时避免行进过程中剐蹭轨道或地面凸起；锅炉主体为卧式圆柱结构，外部沿轴向布置三道装饰箍带，既还原了老式机车锅炉的铆接结构视觉特征，也在实体打印或注塑生产时起到加强筋的作用，降低薄壁结构的变形概率。锅炉顶部依次布置大小两个汽包、烟囱与砂箱，其中烟囱高度超出锅炉顶面42mm，安装位置与锅炉内部烟道走向对应，若做动态功能改装可直接预留烟雾发生器的安装空间；汽包与砂箱的固定座采用嵌入式结构，与锅炉外壁的贴合面做了0.2mm公差匹配，装配时无需额外粘接即可实现预固定。司机室采用圆弧顶全包结构，侧窗为竖向长方形开口，内部预留了人偶放置空间，司机室底部与车架的连接位做了沉台设计，装配后可隐藏拼接缝隙，提升外观整体性。走行部采用多轮组布局，前后轮对与车架的连接位预留了轴孔间隙，可直接适配标准N比例轨道的轮距要求，轮组外侧的连杆结构做了简化处理，既保留了蒸汽机车连杆传动的视觉特征，也避免了细小结构在实体制作时出现断裂问题。车架部分采用分层设计，上层为锅炉与司机室的安装基座，下层为走行轮组的固定架，两层之间通过侧置的走台板连接，走台板外侧布置了竖向扶手，细节还原度适配近距离展示需求。从设计思路来看，该模型在结构上做了大量适配实体生产的优化：所有外露棱角均做了R1.5以上的圆角处理，既符合卡通化的视觉风格，也避免了实体产品出现锐边风险；所有装配位均设计了定位止口，可降低组装难度；整体壁厚控制在2mm均匀区间，无论是3D打印还是注塑开模都能实现较好的成型效果，不会出现壁厚不均导致的缩痕或填充不足问题。在实际应用场景中，该模型可作为轨道交通科普教具的核心部件，搭配轨道场景完成蒸汽机车工作原理的演示；也可作为潮玩手办的原型，通过更换涂装实现不同主题的衍生设计；还可作为文创摆件的设计基础，搭配微缩景观场景完成复古工业风的陈设布置。
