桌面式斯特林动力引擎结构设计

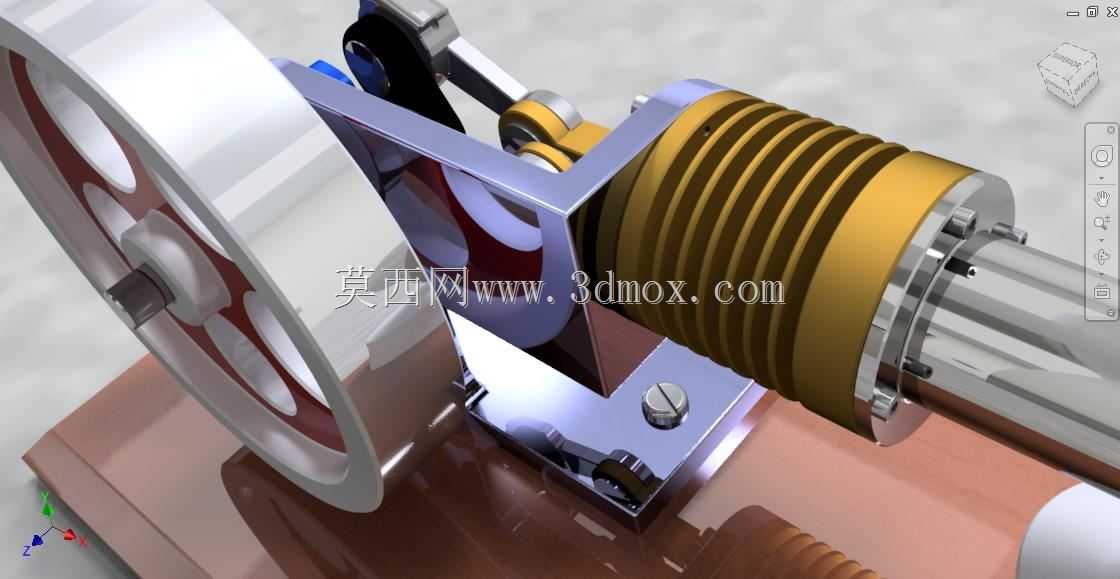

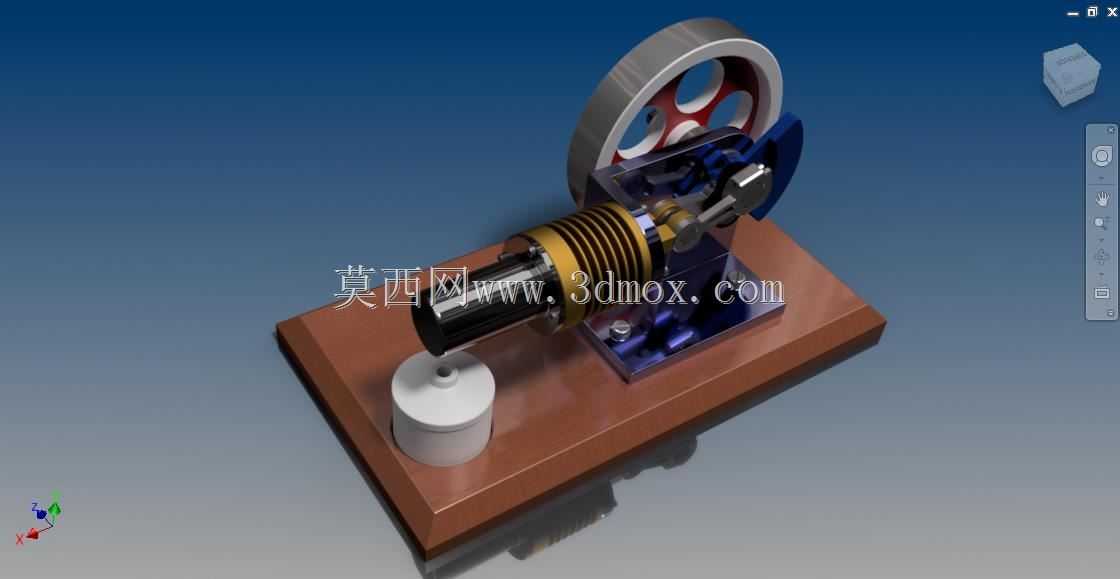

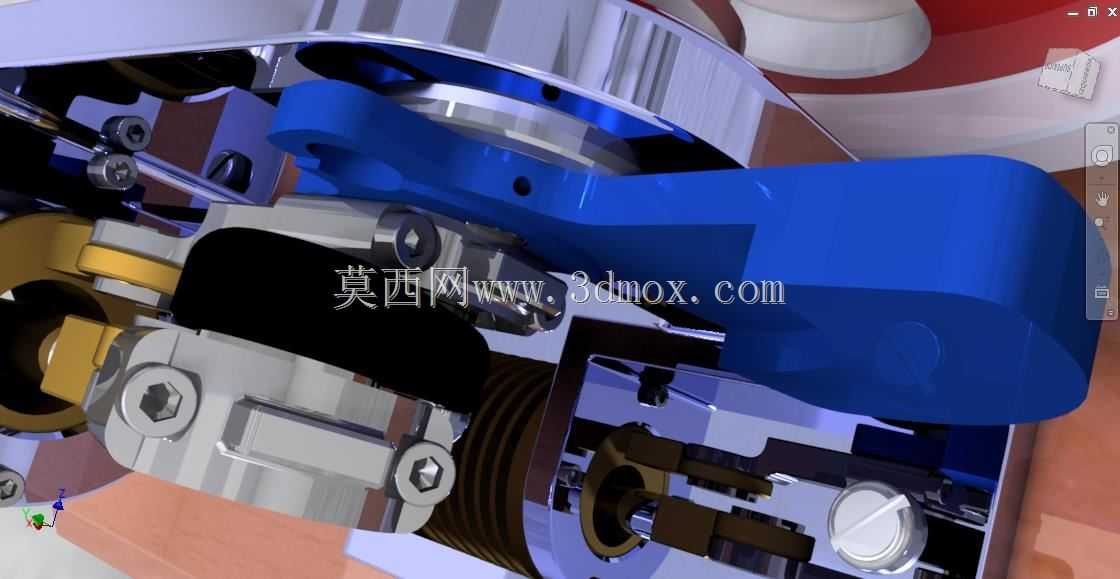

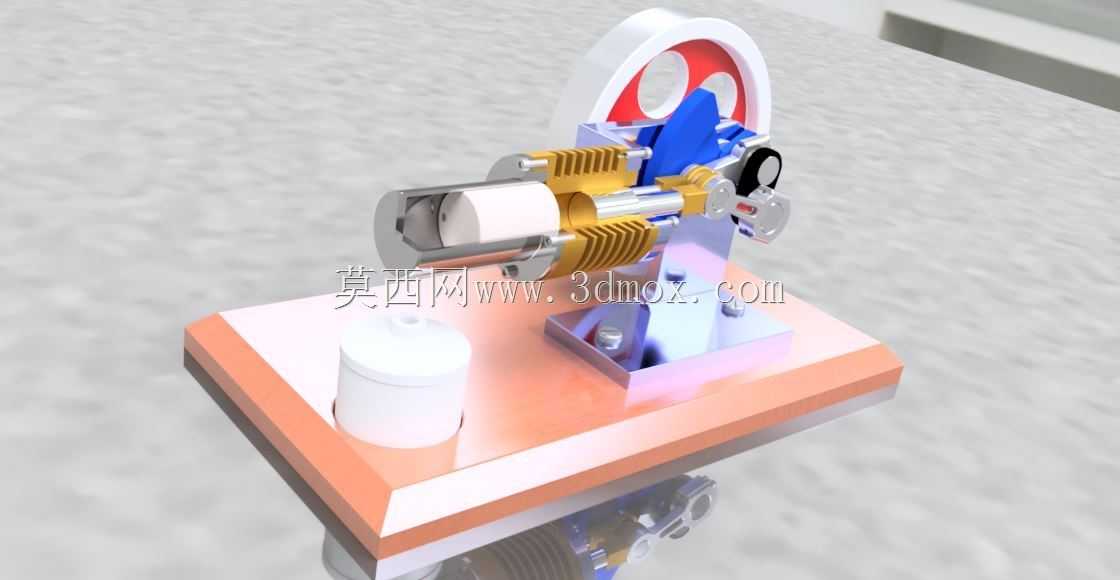

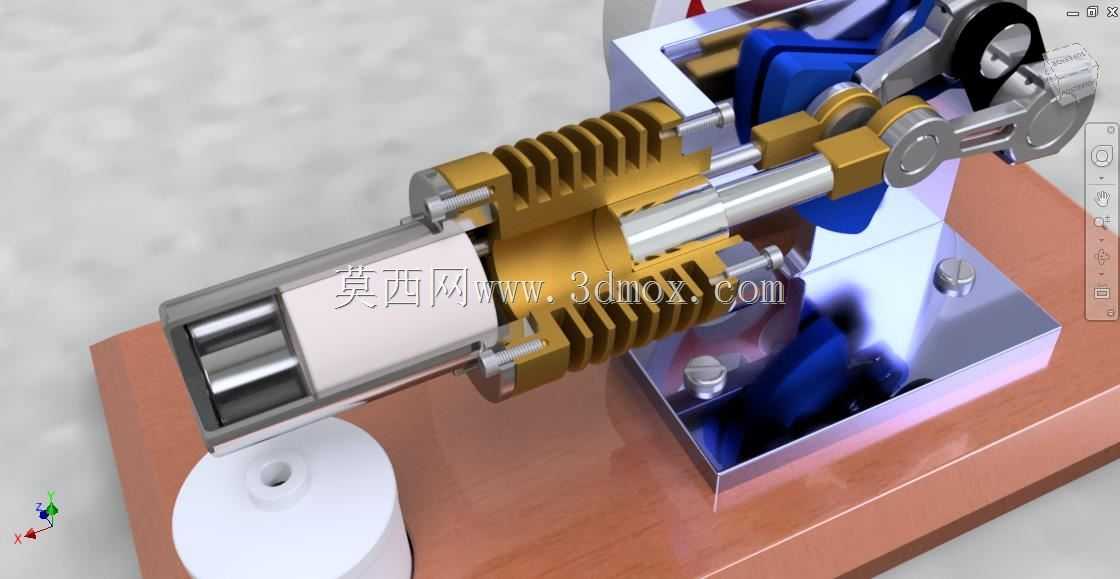

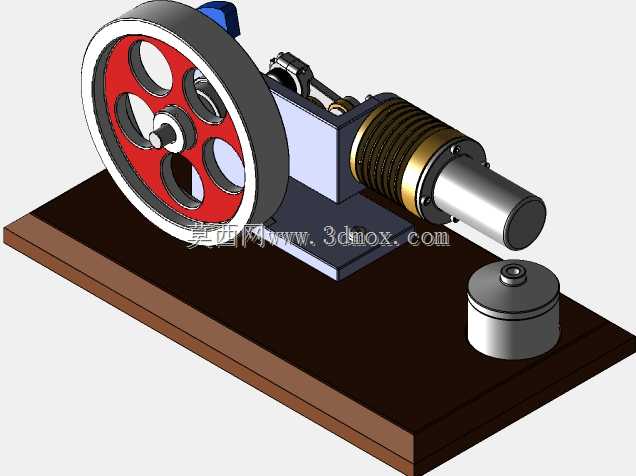

这款桌面级斯特林动力装置，常被用于热能动力原理教学演示、小型动力输出场景验证，也可作为微型动力源适配低负载桌面实验装置。其核心工作逻辑依托斯特林循环原理，通过封闭腔体内工质的受热膨胀、遇冷收缩形成压力差，推动活塞做往复运动，再经传动机构将直线运动转化为旋转运动输出扭矩。从结构设计层面看，整体采用卧式布局，加热端设置带散热鳍片的换热缸体，鳍片结构可增大热交换面积，保证加热阶段工质快速升温膨胀，同时冷却端配合光滑金属缸套实现快速散热，形成稳定的冷热端温差，这是装置持续运转的核心前提。传动部分采用曲柄连杆机构搭配大直径飞轮，飞轮的转动惯量可有效抵消活塞往复运动的死点冲击，保证输出转速的平稳性，避免运转过程中出现卡顿或转速波动过大的问题。安装边界上，整套装置固定于一体式金属底座上，底座预留四个沉头安装孔，可直接固定于实验台或配套支架上，整体横向尺寸适配常规桌面摆放需求，纵向高度不遮挡周边实验仪器的操作空间，各运动部件外侧预留足够安全间隙，运转过程中不会与周边固定结构发生干涉。功能特性上，该装置可直观展示外燃机的工作全过程，相较于内燃机无需燃油爆燃，仅需外部热源对加热端进行加热即可启动运转，运转过程噪音低，可清晰观察到活塞往复、曲柄转动、飞轮储能的完整传动链路，适合用于热能工程、机械原理相关的教学演示场景，也可作为小型动力源适配微型发电组件、低转速传动实验台等装置。设计过程中对各运动副的配合间隙做了针对性优化，活塞与缸套采用小间隙配合，既保证工质密封性能，又避免运动过程中出现卡滞，连杆与曲柄、活塞销的连接位置采用销轴铰接，铰接处预留微量窜动间隙，补偿加工与装配过程中产生的形位公差，降低装配难度的同时提升运转顺畅度。加热端缸体采用导热性能优异的金属材质，可快速将外部热源的热量传递至腔体内工质，冷却端缸体则兼顾导热与结构强度，保证热量快速散出的同时，支撑整套传动机构的安装定位。
