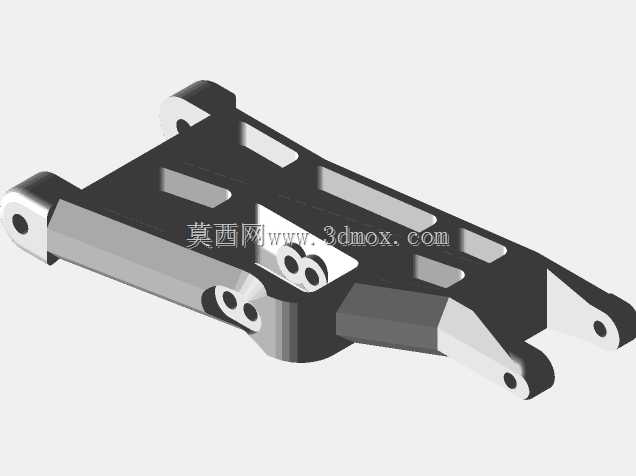

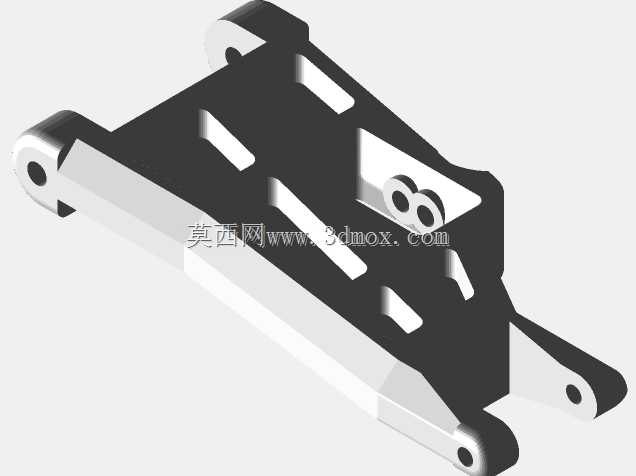

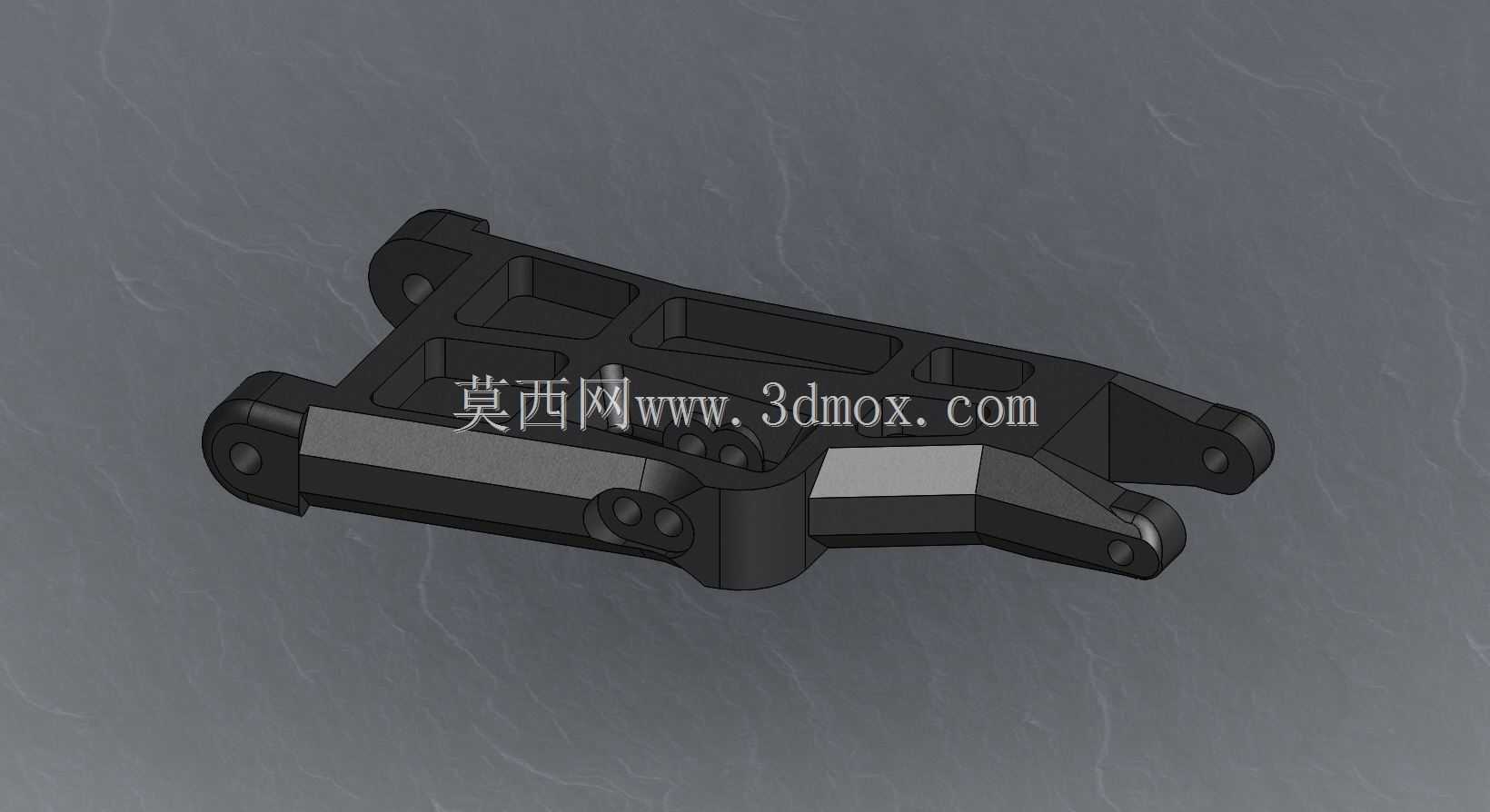

遥控模型车用特拉克萨斯结构悬挂臂

这款悬挂臂主要适配1/10比例特拉克萨斯系列遥控越野、大脚模型车，属于行走系统的核心受力部件，安装位置位于车架与轮组连接的下摆臂点位，承担轮组跳动过程中的载荷传递、冲击缓冲与运动导向作用。在实际越野跑圈、飞坡落地的工况下，悬挂臂需要承受轮组传递的瞬时冲击载荷，同时要保证上下摆动过程中与转向杯、避震器、拉杆的配合间隙稳定，避免出现卡滞、虚位过大的问题。从结构设计来看，整体采用镂空式桁架布局，在保证结构刚度的前提下尽可能降低零件自重，减少悬挂运动的簧下质量，提升避震响应速度；主体为对称式双支臂结构，两端分别设置铰接安装孔位，靠近车架侧的孔位用于连接车架固定座，靠近轮组侧的孔位用于装配转向杯组件，臂身预留的凸台结构用于固定避震器下安装点与防倾杆拉杆连接位，所有安装孔位的同轴度、孔距公差都控制在模型装配要求的精度范围内，避免装配后出现轮组倾角偏差过大的问题。设计过程中优先考虑了受力路径的优化，载荷从轮组侧接入后，沿臂身的加强筋结构传递到车架侧铰接点，臂身的镂空区域避开了主受力路径，不会因为减重设计导致结构强度不足，同时在容易出现应力集中的孔位周边做了加厚处理，抵消飞坡落地时的冲击应力，减少零件断裂的概率。安装边界方面，臂身整体宽度适配对应车型的轮距设定，上下摆动的行程范围内不会与车架底板、避震塔、轮拱内衬发生干涉，铰接孔位的孔径匹配原厂规格的销轴尺寸，不需要额外修改即可直接替换原厂配件，装配后轮组的上下跳动行程与原厂设计保持一致，不会影响避震器的压缩与拉伸行程，也不会改变原厂设定的主销后倾、外倾参数，保证模型车的行走操控特性与原厂状态一致。在日常模型车的改装、维修场景中，这类悬挂臂属于易损替换件，飞坡落地角度不当、高速撞击障碍物时容易出现断裂，精准的建模尺寸可以保证替换件与原厂配件的互换性，不需要额外打磨修配即可完成装配，同时结构上的加强设计可以在一定程度上提升零件的抗冲击能力，降低激烈驾驶时的损坏概率。
