单缸动力直驱台式送风装置结构设计

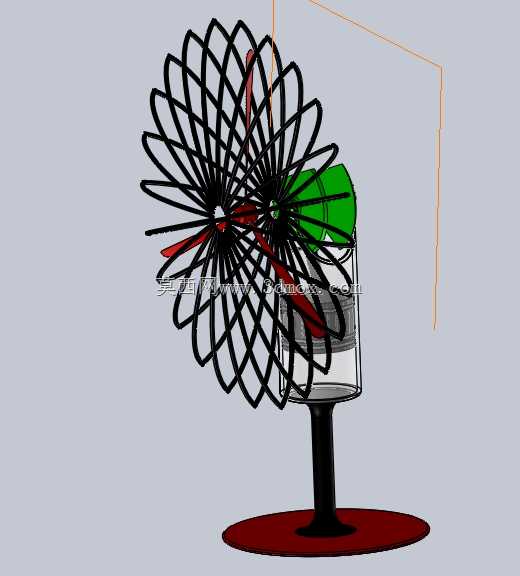

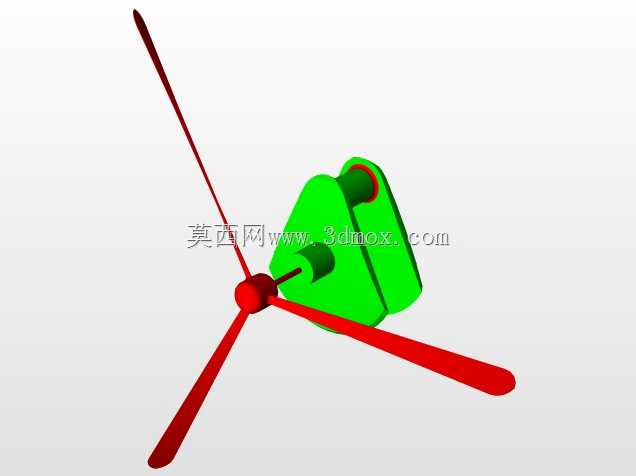

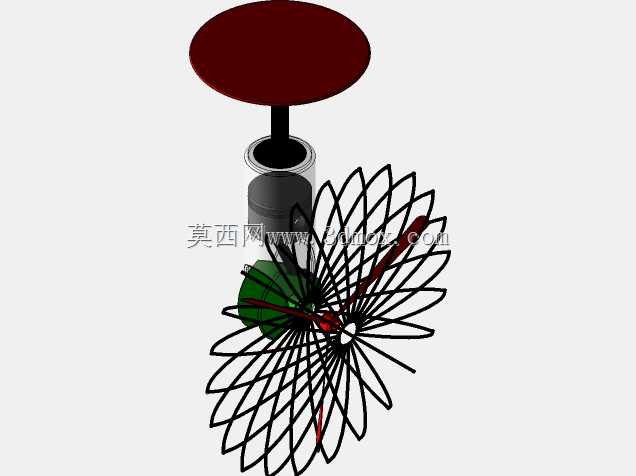

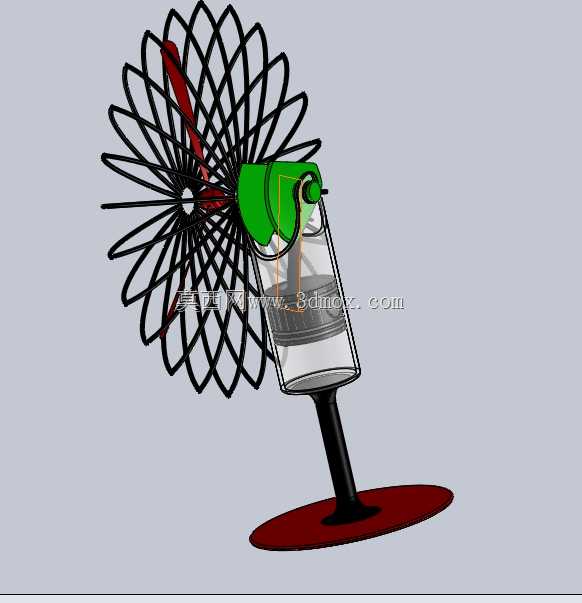

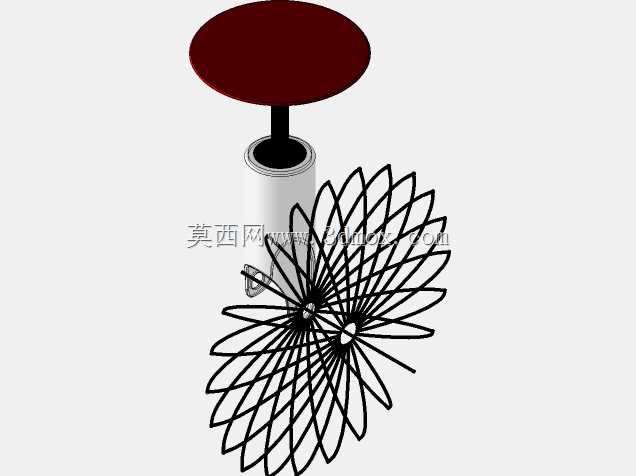

这款直驱式送风装置跳出了常规电驱风扇的能量转换路径，直接将单缸动力单元的输出轴与扇叶轮毂做刚性连接，省去了发电、整流、变电再驱动电机的整套中间环节，从结构根源上压缩了能量传递的损耗链路，适合在无外接稳定电力、但具备小型燃油动力供给条件的户外作业场景使用，比如野外临时勘探点位、户外施工值守岗、无电网覆盖的临时作业棚等区域，可直接依托小型单缸动力源实现持续送风，无需额外配置发电与储电配套设备。从结构布局来看，动力单元采用卧式布置在扇头后侧位置，整体重心落在立式支撑杆的轴线上，避免单侧偏重导致的支架受力不均问题，底座采用圆盘式铸铁配重结构，直径控制在220mm左右，可保证整机在动力单元运行产生小幅振动的工况下保持稳定，不会出现滑移或侧翻风险，立式支撑杆高度设定为320mm，扇头仰角调节范围覆盖0到30度，可根据使用需求调整送风覆盖区域。设计过程中重点考量了动力输出与扇叶负载的匹配性，扇叶采用7片大扭角尼龙材质叶片，网罩采用密筋式钢丝防护结构，筋条间隙控制在12mm以内，可避免异物卷入扇叶造成结构卡滞，同时满足外露旋转部件的安全防护要求。动力单元与扇头的连接部位设置了简易的减振胶垫，可缓冲单缸动力运行时产生的往复振动，降低振动向支架与底座传递的幅度，减少整机运行时的共振噪音。不同于常规电驱风扇的无级调速逻辑，这款装置的转速调节直接匹配单缸动力的油门开度，结构上没有额外的离合变速机构，整体零件数量比带发电转换的同类型送风装置减少40%以上，后期维护仅需定期对动力单元做常规保养、对扇叶转轴部位加注润滑脂即可，维护门槛更低，适合在配套条件有限的野外场景长期使用。整机的安装边界要求较低，仅需放置在平整硬质平面上即可正常运行，不需要额外做地脚固定，整体占用桌面或台面的面积不超过0.06平方米，不会过多占用作业台面的操作空间，扇头部分的最大回转直径为300mm，安装时只需保证后侧预留30mm以上的通风间隙，即可满足动力单元的散热需求，不会出现因通风不畅导致的动力过热问题。
