拼图式多轴承指尖陀螺创意结构设计

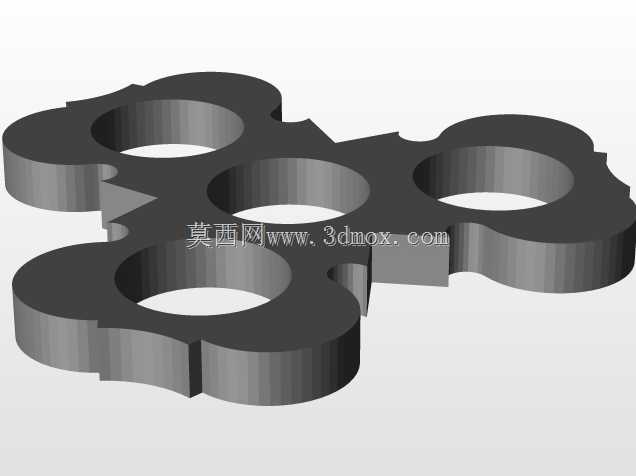

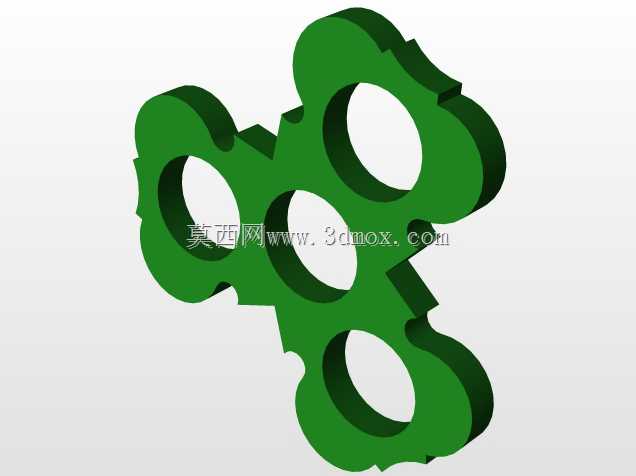

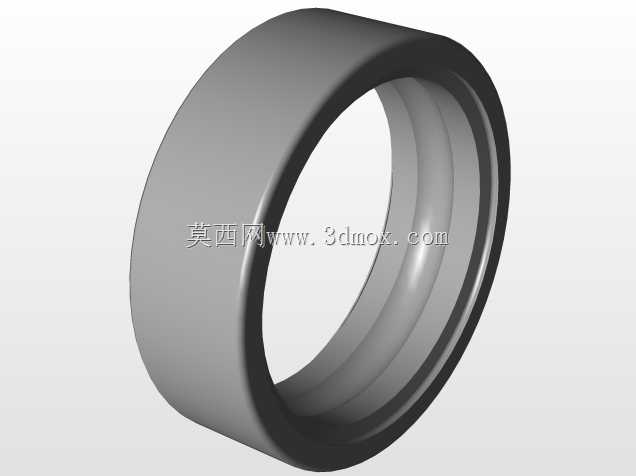

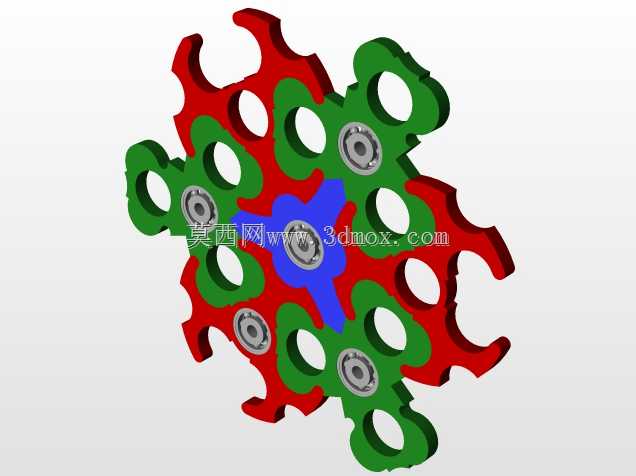

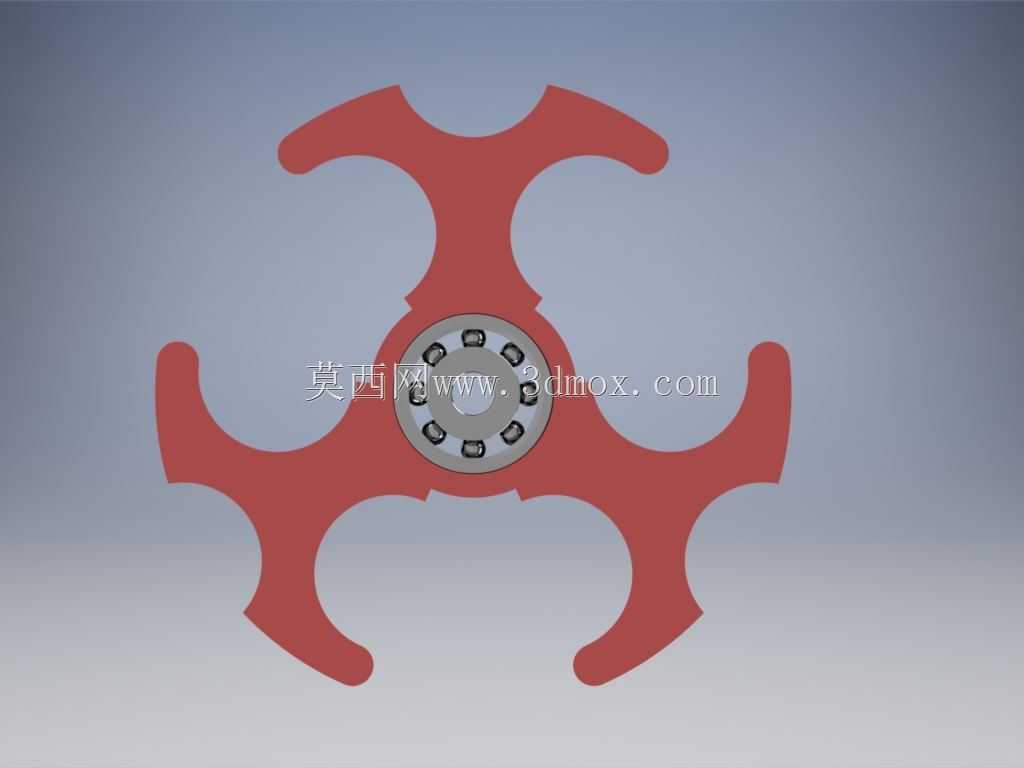

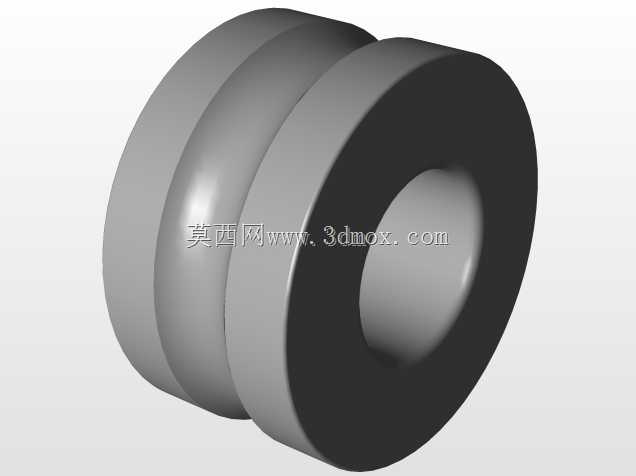

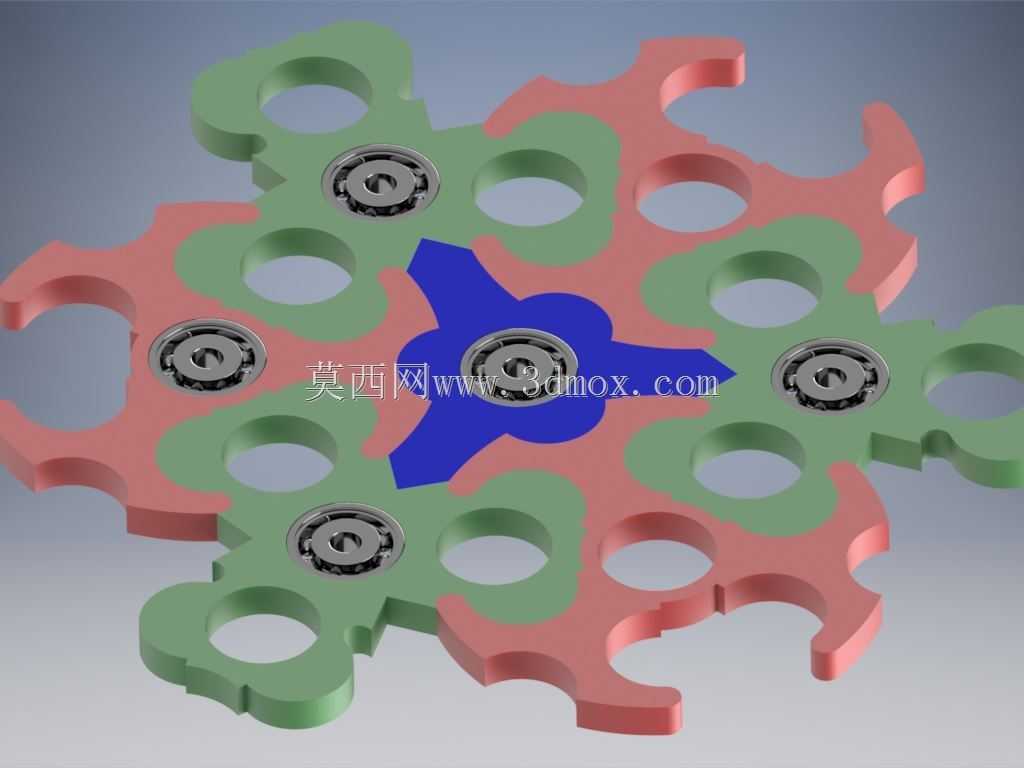

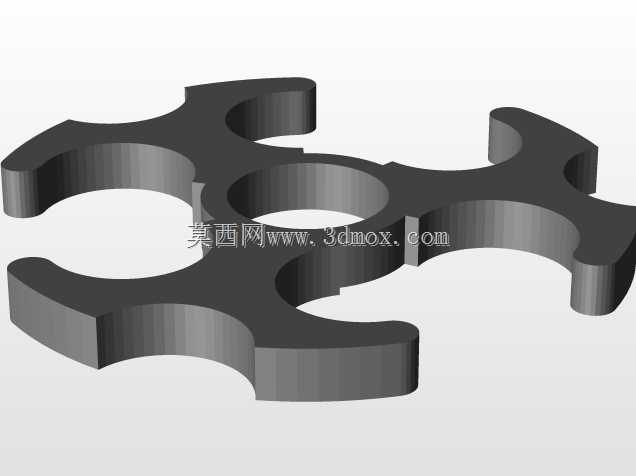

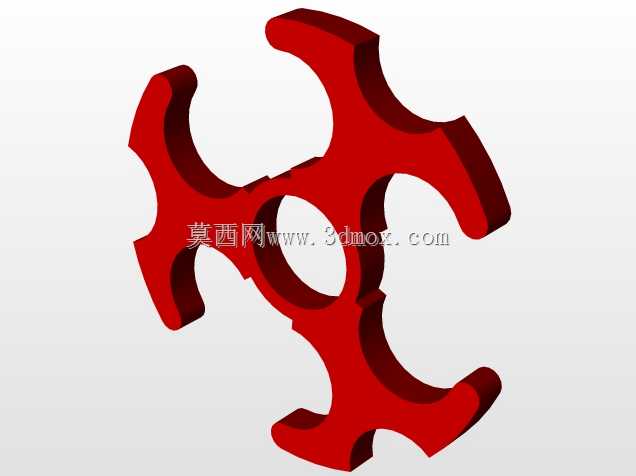

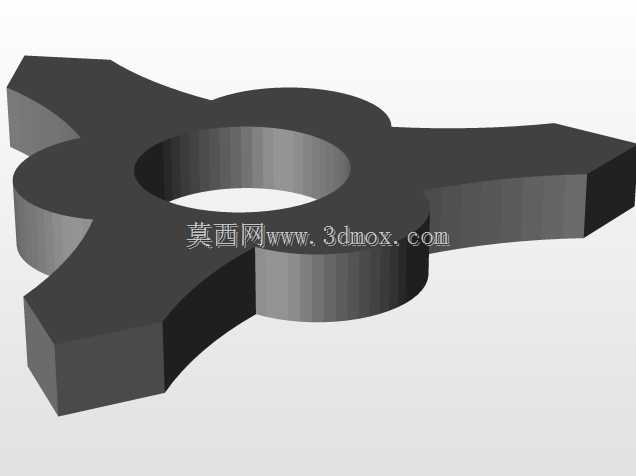

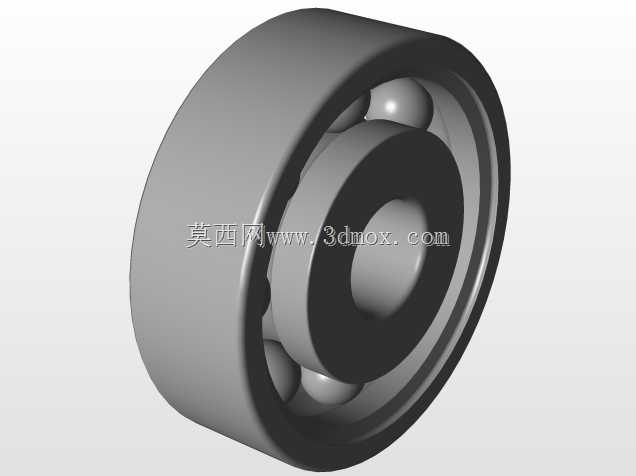

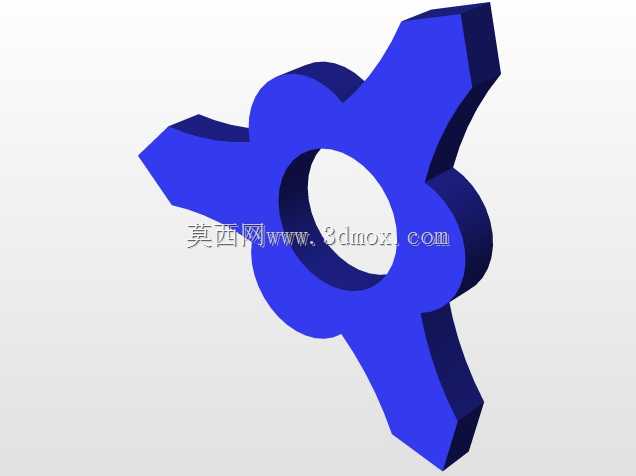

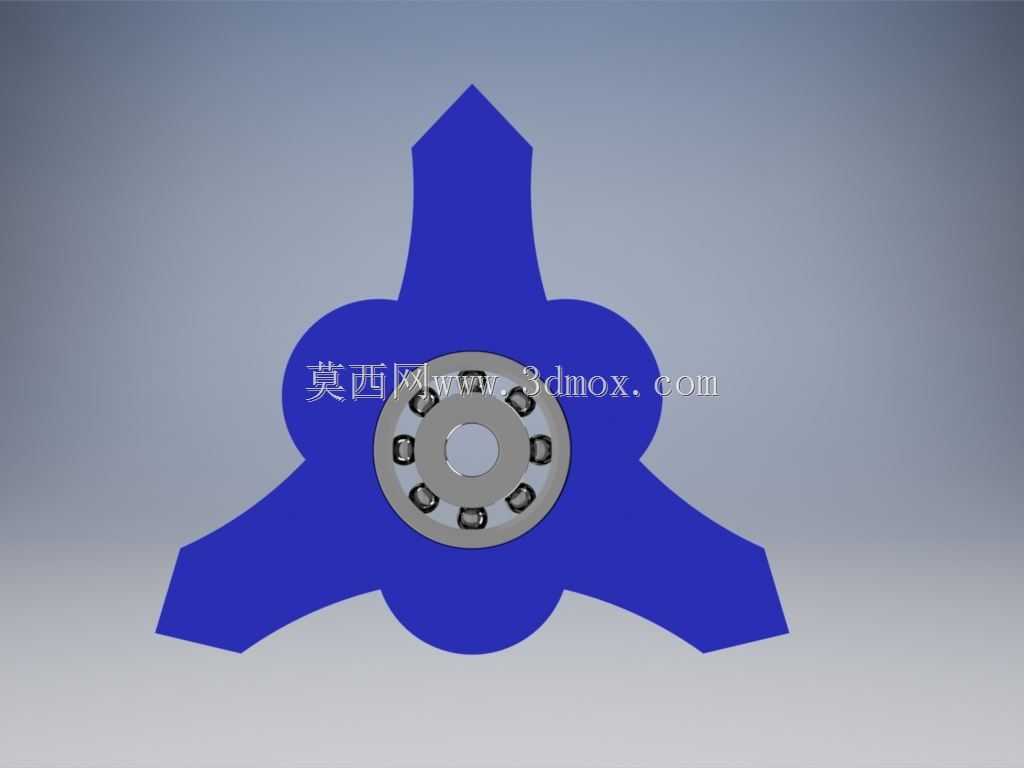

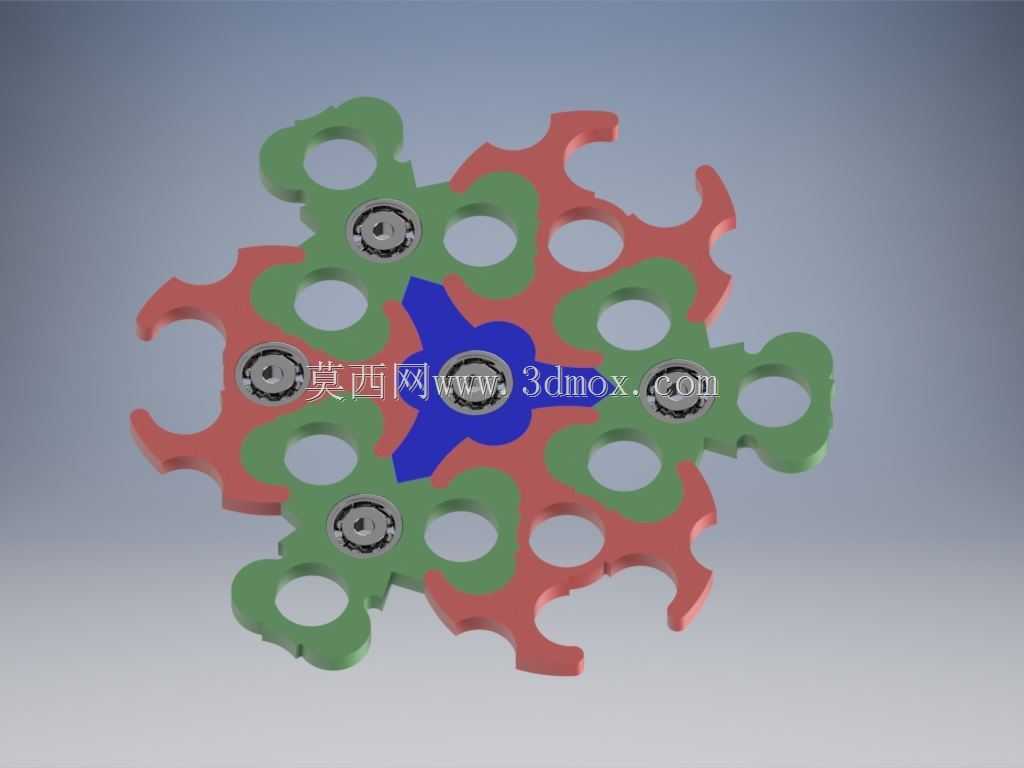

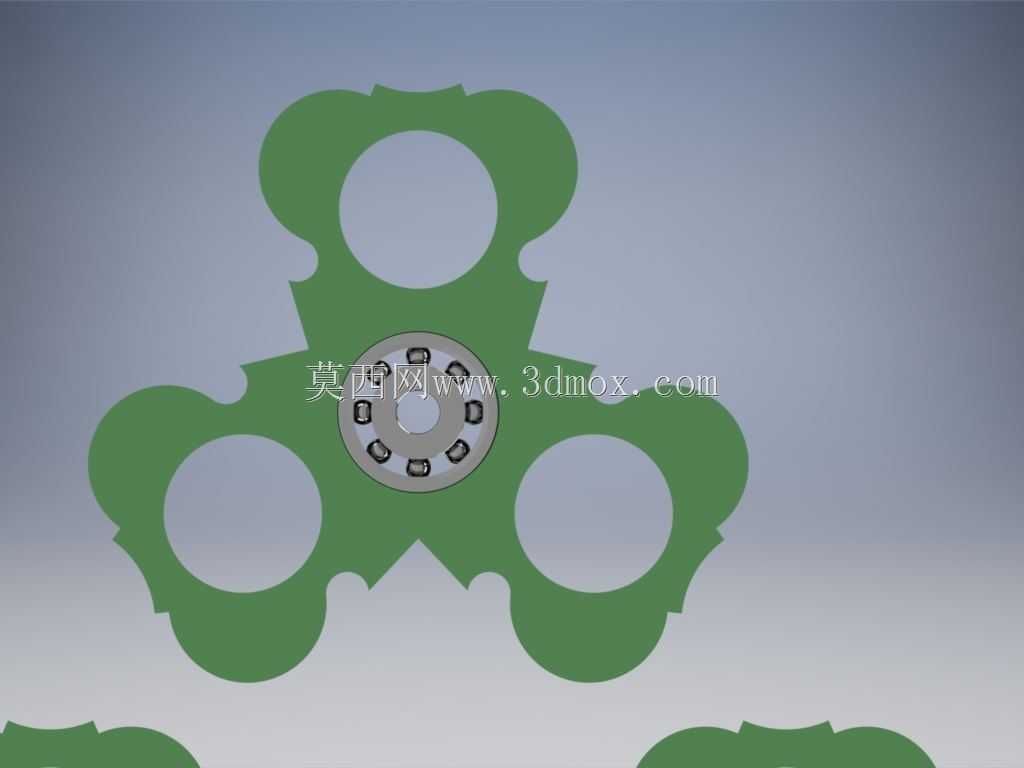

这款拼接结构的指尖陀螺，核心设计思路是采用三色分体拼合的对称式叶片布局，打破传统一体指尖陀螺的结构局限，通过三个独立部件的嵌合定位，实现无需额外紧固件即可完成整体装配，适配3D打印的快速成型需求，无需复杂后处理即可完成组装。从实际使用场景来看，这类结构的指尖陀螺除了日常手持把玩解压的基础用途外，还可作为3D打印教学的典型案例，用于演示分体结构的定位配合设计、对称结构的动平衡校核逻辑，也可作为文创周边的定制化原型，通过更换不同配色的打印耗材实现多样化外观效果。结构设计上，整体采用六叶对称辐射布局，中心位置预留标准轴承安装位，五个外围叶片对应位置同样设置轴承嵌合槽，所有轴承安装位的公差设计均适配标准608轴承的尺寸边界，安装槽深度与轴承厚度保持一致，压装后轴承端面与部件表面齐平，不会出现凸起剐蹭手指的问题。三个拼接部件分别采用中心三叉定位件、红绿两色的交替叶片件，拼接时通过部件边缘的凹凸卡槽实现径向与周向的双重定位，卡槽配合间隙控制在0.1-0.2mm，既保证3D打印后无需打磨即可顺利拼接，又能避免拼接后出现部件松脱晃动的问题。外形尺寸方面，整体外接圆直径控制在80mm左右，单一部件的最大厚度为8mm，拼接完成后整体厚度与轴承厚度保持一致，握持时边缘做了R2的圆角过渡，长时间把玩也不会硌手。动平衡设计上，所有叶片的镂空孔位采用对称等距分布，每个叶片的重量差控制在0.2g以内，旋转时不会出现偏心抖动的问题，空转时长可达到普通单轴承指尖陀螺的同等水平。从结构合理性角度看，分体拼接的设计还降低了3D打印的支撑需求，每个独立部件打印时均可采用平放姿态，无需添加大量支撑即可完成成型，减少了后期支撑去除的工作量，同时如果某一部件出现打印损坏，只需单独重打对应部件即可，无需整体重新制作，降低了制作成本。安装边界上，中心轴承内孔适配常规指尖陀螺的手指按压盖尺寸，压装后可直接使用通用的指尖陀螺金属盖帽，无需额外定制配件，外围的轴承除了起到配重提升转动惯量的作用外，也可作为辅助把玩的接触点，实现更多样的把玩玩法。
