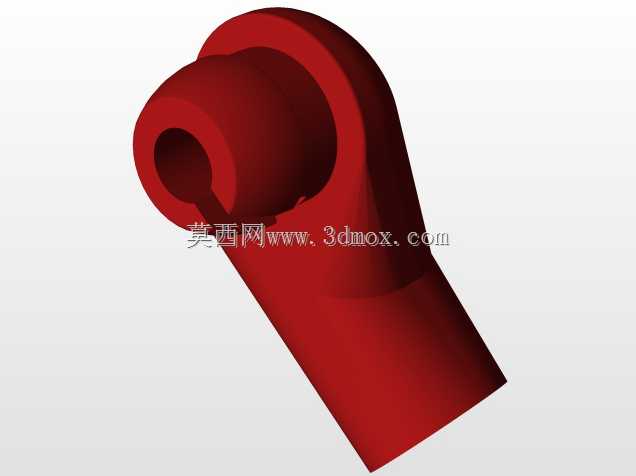

红色铰接式杆端连接吊耳结构设计

该铰接式杆端吊耳在各类需要实现摆动自由度的机械传动、支撑结构中应用广泛，常见于工程机械的拉杆连接、液压油缸杆端铰接、设备减震支撑的活动连接端、工装夹具的活动压紧臂连接位等场景，核心作用是在两个构件之间传递轴向拉压载荷的同时，允许连接端绕销轴轴线产生一定角度的相对摆动，补偿装配过程中产生的位置偏差，抵消设备运行过程中因构件形变、振动带来的附加弯矩，避免连接部位出现应力集中导致的断裂失效。从结构设计逻辑来看，该构件采用一体化锻造成型后机加工的工艺路线，整体分为带通孔的铰接耳座段与斜向延伸的杆身段，耳座段的内孔为销轴安装位，孔壁加工有较高的尺寸精度与表面粗糙度要求，保证与销轴配合后转动顺畅无卡滞，同时孔口处做了倒角处理，既方便销轴装配导入，也能消除孔口锐边的应力集中风险。耳座段的外轮廓采用圆弧过渡设计，在保证铰接部位壁厚满足强度要求的前提下，尽可能缩小耳座的整体外径，减少相邻构件摆动时的干涉空间。杆身段与耳座段采用大圆角平滑过渡，避免直角连接处的应力突变，杆身的截面尺寸根据额定承载载荷的拉压强度、抗剪切强度计算确定，保证在1.5倍额定载荷下不会出现塑性形变，杆身的末端可根据实际安装需求加工外螺纹、焊接坡口或者内螺纹孔，实现与对应杆件的刚性连接。在安装边界方面，设计时需要重点校核耳座内孔的轴线与杆身轴线的夹角，该角度直接决定了构件安装后允许的摆动范围，角度偏差过大会导致实际运行中摆动行程不足，或者出现构件与周边固定结构的运动干涉；耳座的厚度尺寸需要与配套的连接叉耳间距匹配，装配后两侧预留0.1-0.2mm的间隙，既保证转动灵活，也避免轴向窜动量过大带来的冲击载荷。内孔与销轴的配合公差选用H8/f7间隙配合，既能满足相对转动的需求，也不会因配合间隙过大导致运行中产生撞击噪音、加速构件磨损。该类吊耳在设计时还需要根据实际使用场景做表面处理，户外工况下采用镀锌或者喷塑处理提升防锈能力，重载工况下则需要对整体进行调质处理，提升材料的综合力学性能，耳座内孔可根据耐磨需求加装铜套或者自润滑轴承，降低铰接部位的磨损速率，延长构件的整体使用寿命。建模过程中需要重点还原过渡圆角的曲率、内孔与杆身的角度关系、各部位的壁厚分布，保证后续有限元受力分析时的结果与实际工况一致，为后续的生产加工提供准确的三维数据支撑。
