软弹枪定制弹筒基座结构设计

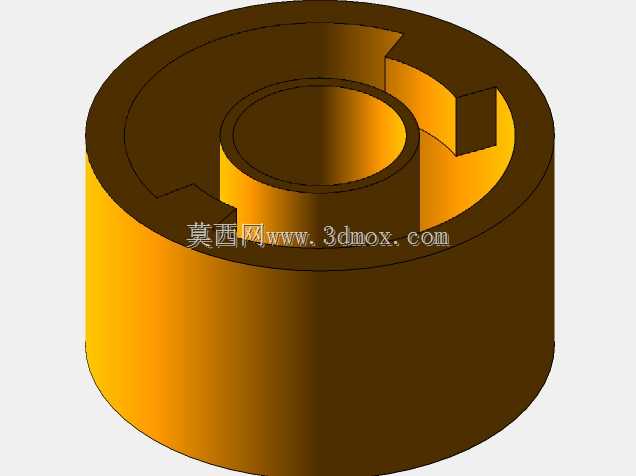

在玩具改装与个性化定制领域，软弹枪的弹筒扩展是玩家群体中需求较高的改装方向，这款结构件正是为适配软弹枪弹筒自定义开发的基座载体，解决了自行设计弹筒时基准定位难、配合公差难把控的痛点。从实际使用场景来看，该基座可直接安装在对应型号软弹枪的弹仓衔接位置，作为后续弹筒形态延伸的基础结构，使用者无需从零开始绘制基座的配合轮廓，仅需在该零件的基础上沿轴向挤出延伸段，即可快速生成符合安装要求的自定义弹筒结构，大幅降低个性化弹筒的设计门槛。从功能特性上看，该结构采用同轴双层筒式设计，内层中心筒用于匹配软弹枪的供弹转轴定位，保证弹筒转动时的同轴度，避免供弹卡滞；外层筒壁预留了定位卡槽结构，与枪身原有卡位精准契合，安装后不会出现径向晃动或轴向窜动的问题，卡槽的尺寸公差按照玩具常用的装配间隙设定，既保证安装时的顺畅度，又能在使用过程中承受弹筒转动带来的侧向力。设计思路上，该结构优先考虑了3D打印的工艺适配性，所有壁厚均设置为均匀等厚结构，避免打印过程中出现壁厚突变导致的翘曲变形，内外层筒壁之间的连接筋采用圆弧过渡，减少应力集中的同时，也能降低打印时的支撑用量，打印完成后无需复杂的后处理即可直接装配使用。从安装边界来看，该基座的外径尺寸适配常规软弹枪的弹仓容纳空间，轴向高度控制在基础定位所需的最小范围，给后续自定义挤出的弹筒段留出足够的长度调整空间，内层筒的内孔直径与供弹转轴的配合公差采用间隙配合设计，既保证转轴转动顺畅，又不会因间隙过大导致弹筒偏心，外层筒壁的卡槽位置与枪身卡位完全对应，安装时无需额外打磨修整即可卡入到位。对于三维建模从业者和玩具改装爱好者来说，这类基准结构件的价值在于省去了重复测绘基础配合尺寸的步骤，将设计重心放在弹筒的外观、载弹量等个性化部分，同时统一的基准结构也能保证不同设计方案的弹筒都能适配同一枪身，减少反复调整配合尺寸的工作量，在实际建模过程中，仅需选中该基座的上端面，按照所需的弹筒外形轮廓绘制草图后沿轴向拉伸，即可快速生成完整的自定义弹筒模型，配合3D打印即可快速完成实物制作验证。
