激光切割胶合板投石弹射装置结构设计

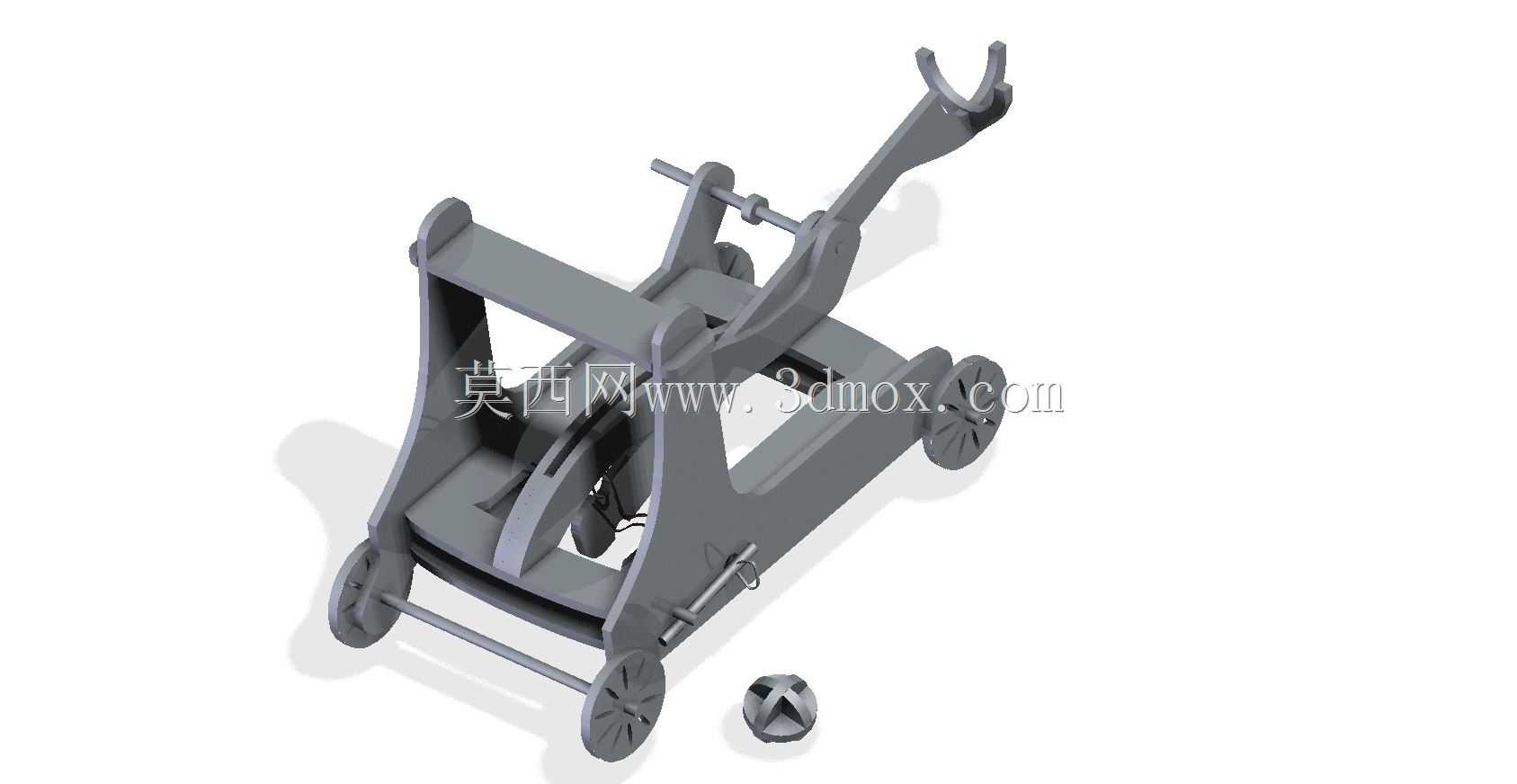

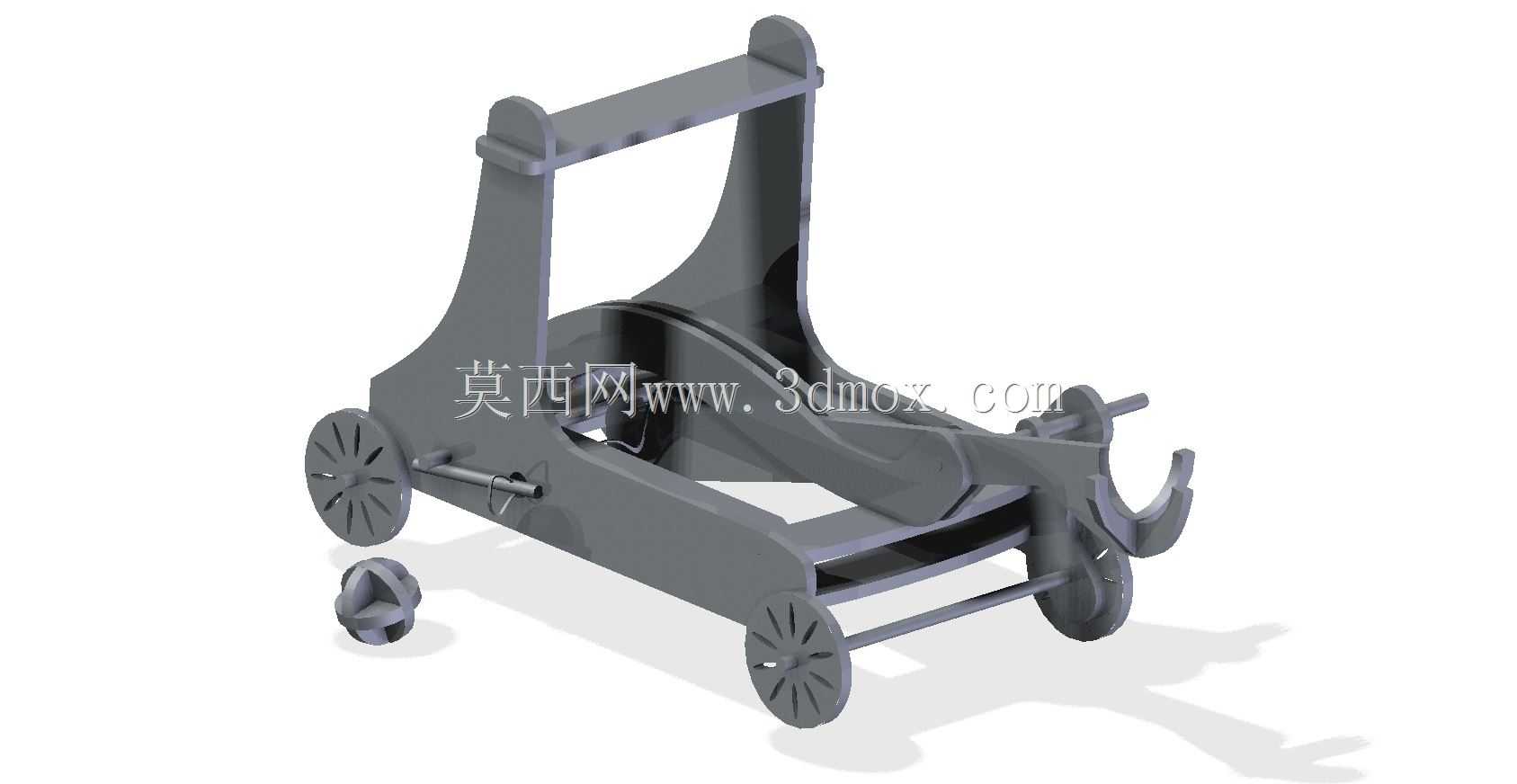

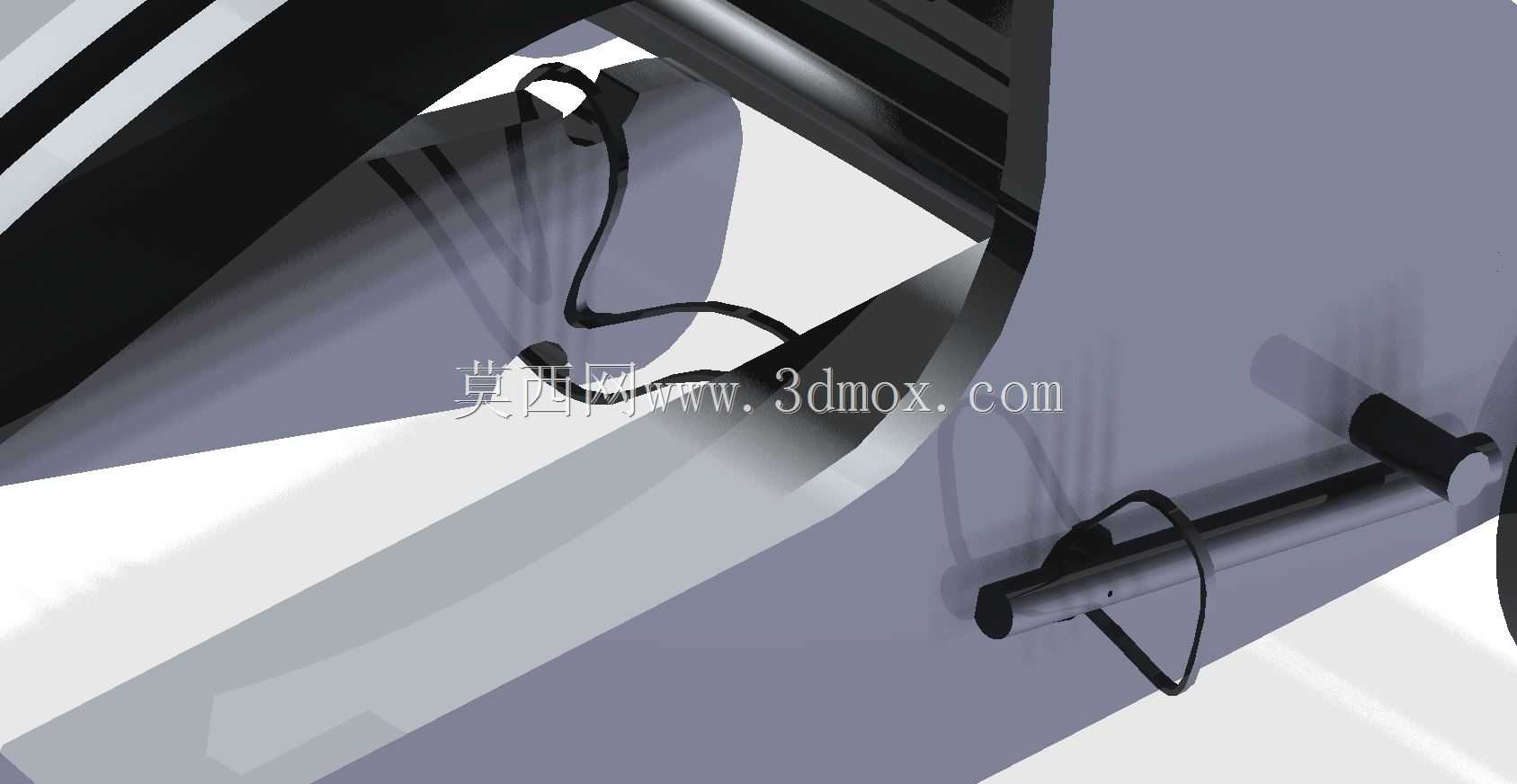

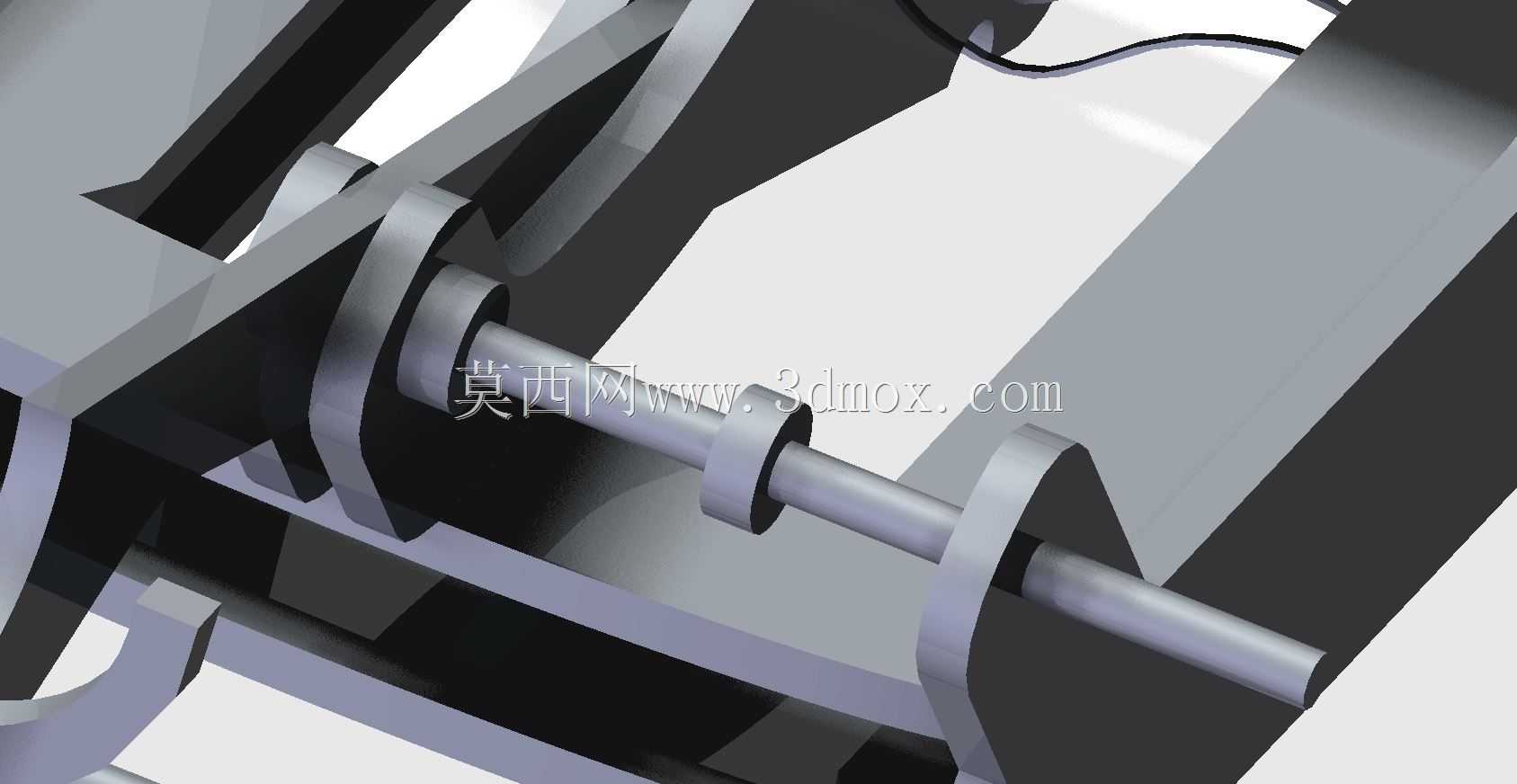

　　这款弹射装置采用4mm胶合板作为主体加工材料，适配激光切割工艺完成所有板件的成型加工，无需额外开模即可快速完成单件或小批量制作，在科普教学教具制作、创客手工实践、古代机械复原展示场景中具备较高的适配性。整体结构采用轮式移动布局，底部设置四个行走轮，搭配前端横向扶手杆，可单人完成短距离推移换位，安装使用时无需额外固定基础，放置在平整硬质地面即可完成发射作业，整体外廓尺寸控制在紧凑范围内，常规桌面即可容纳摆放，适合室内教学演示场景使用。发射臂末端设置弧形弹托，可适配球形投射物的承托定位，发射臂与机架之间通过销轴铰接，搭配弹力蓄能结构完成动力存储，触发机构采用拨杆式锁止设计，扳动触发杆即可解除锁止完成发射动作，操作逻辑简单直观，

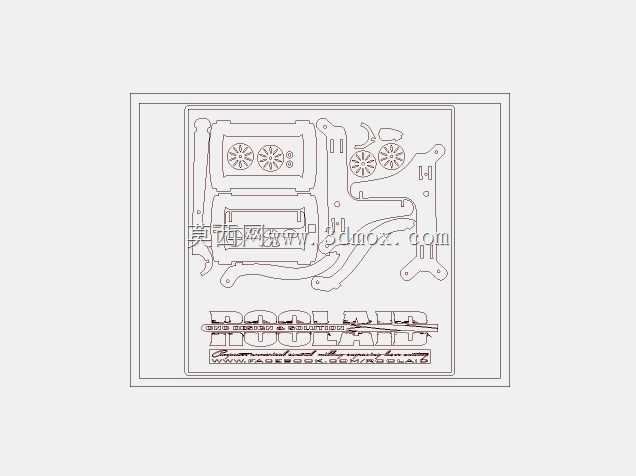

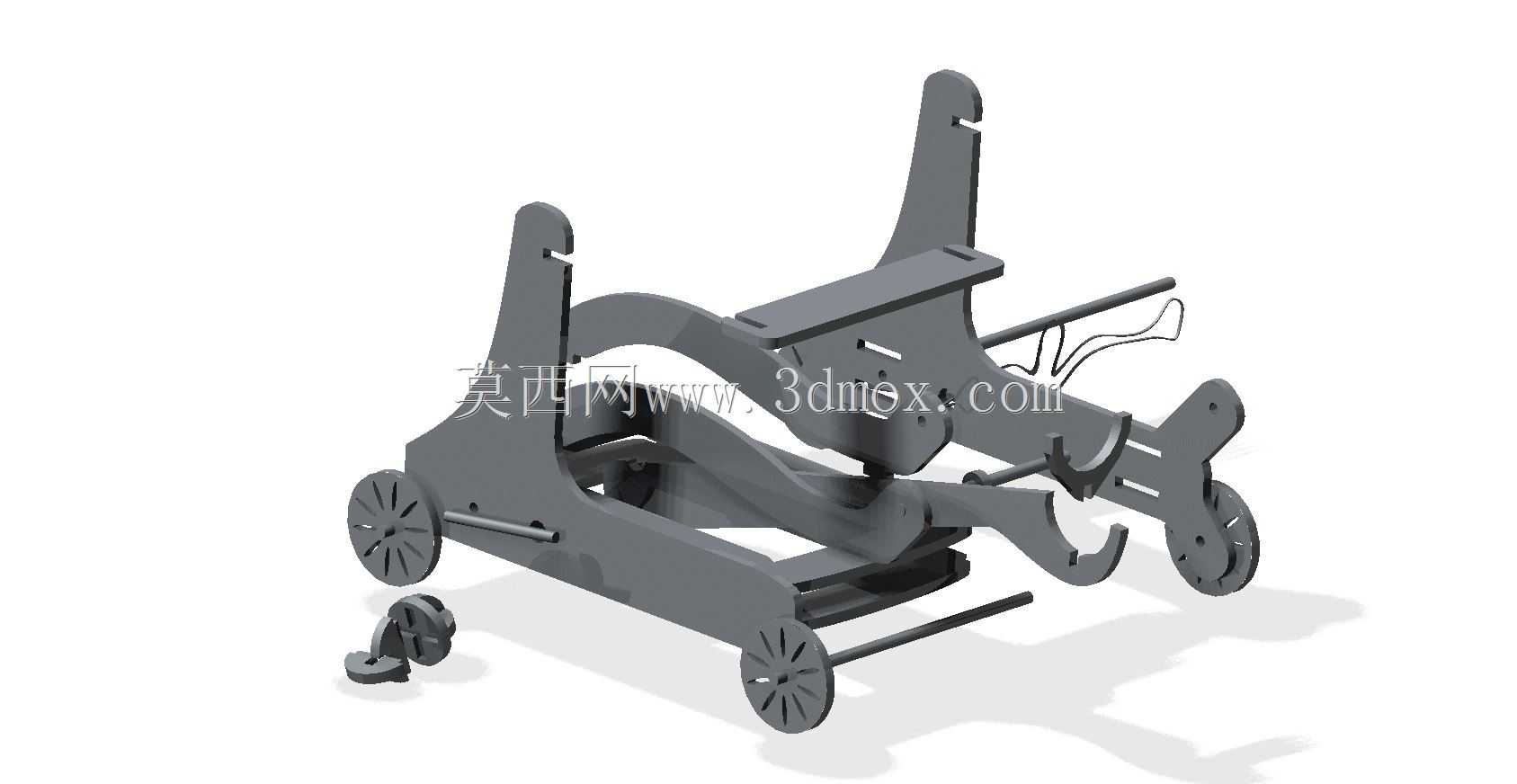

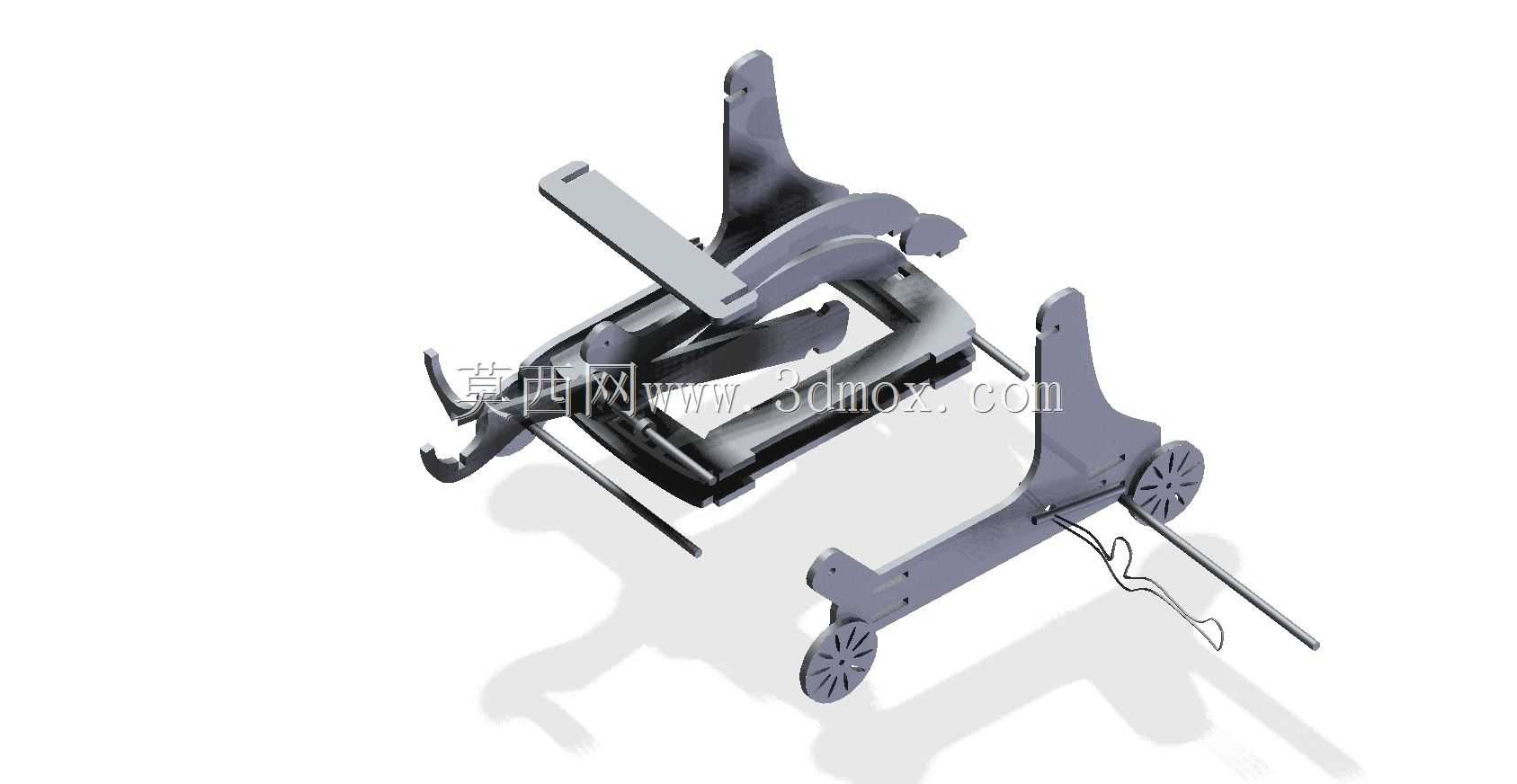

　　无需复杂培训即可上手使用。机架部分采用多层板插接拼装结构，所有连接位置通过板件预设的卡槽完成定位，配合少量紧固件即可完成整体装配，装配过程无需复杂工装辅助，普通爱好者按照装配指引即可在短时间内完成整机组装。设计过程中重点考量了激光切割工艺的加工特性，所有板件的轮廓均采用连续直线与圆弧过渡，无微小锐角或极窄槽结构，可有效避免加工过程中出现板件烧蚀、断刀等问题，同时所有插接位置的公差预留适配胶合板的厚度公差，装配时无需额外打磨修配即可完成紧配安装。投射角度可通过发射臂的初始限位位置进行小幅调整，可根据投射距离需求调整蓄能行程，适配不同重量的球形投射物使用，机架两侧设置的加强筋板可有效抵消发射时产生的后坐力，避免发射过程中机架出现侧翻或结构变形问题。轮组采用与机架一体切割的胶合板轮片，中心孔位搭配金属销轴完成转动连接，转动阻力小且具备足够的结构强度，可承受整机组装完成后的整体重量，推移过程中无卡滞问题。
