带静力学分析的脚钉结构设计方案

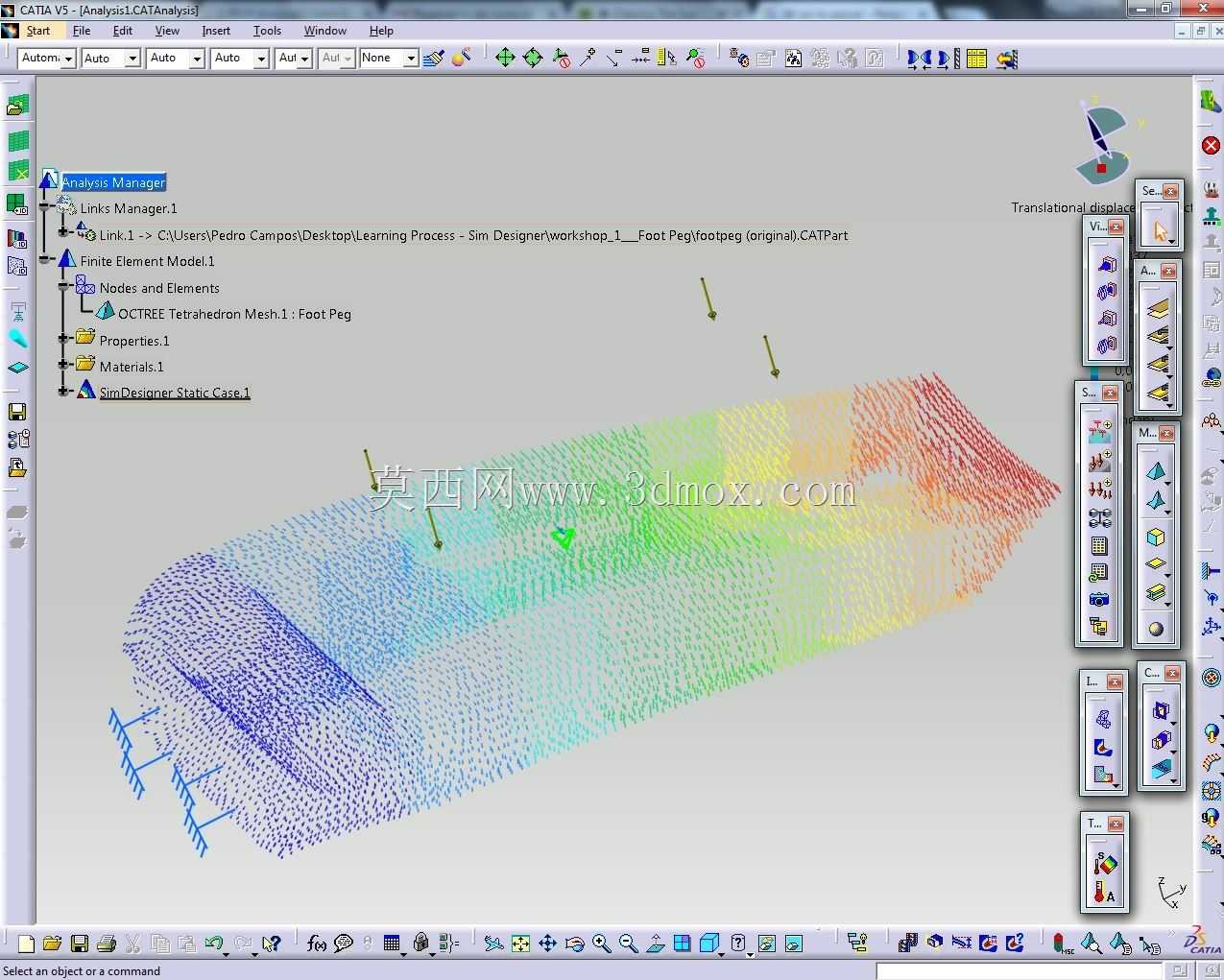

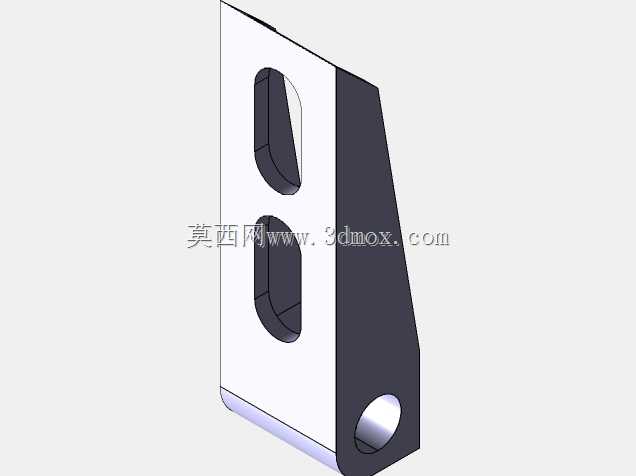

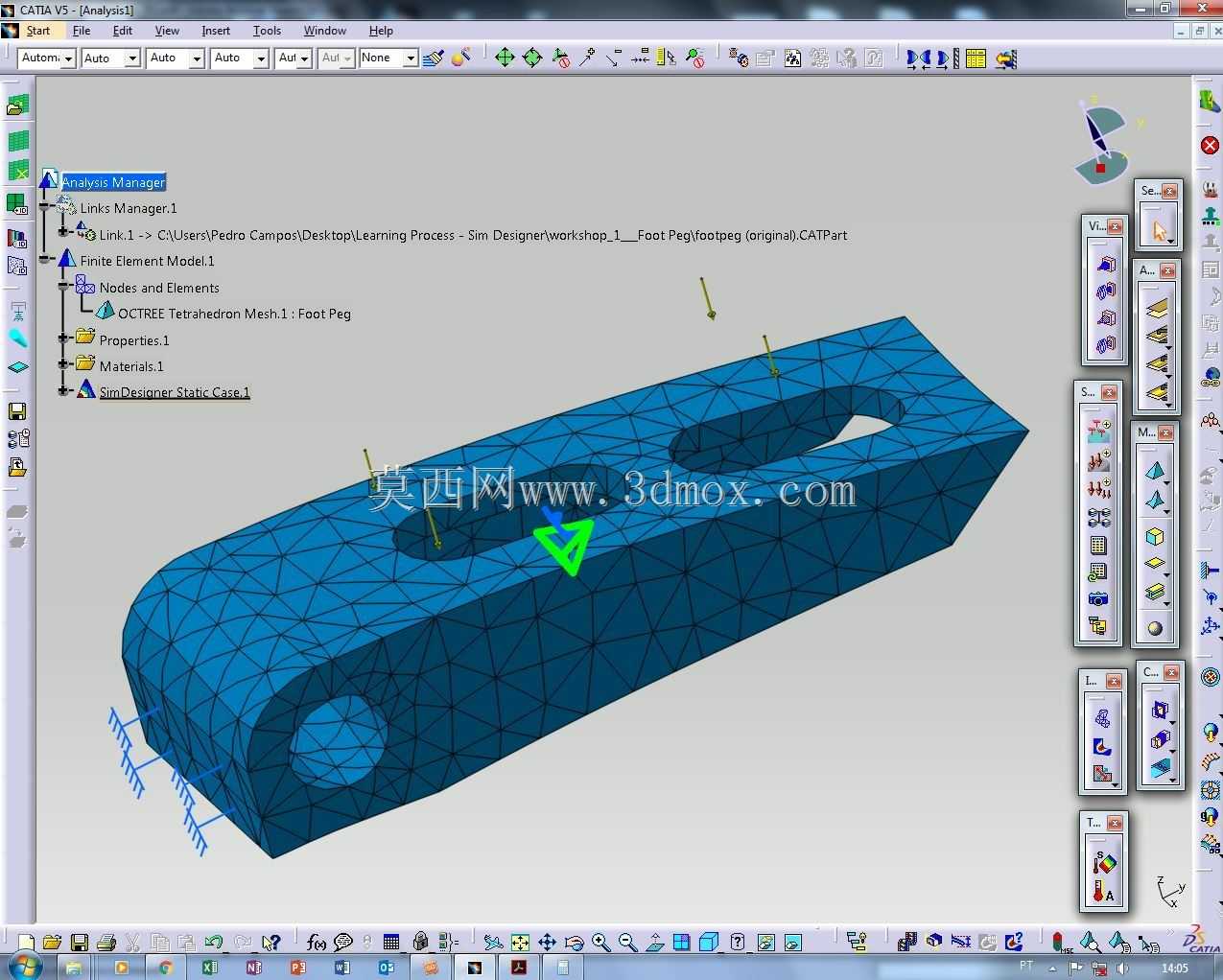

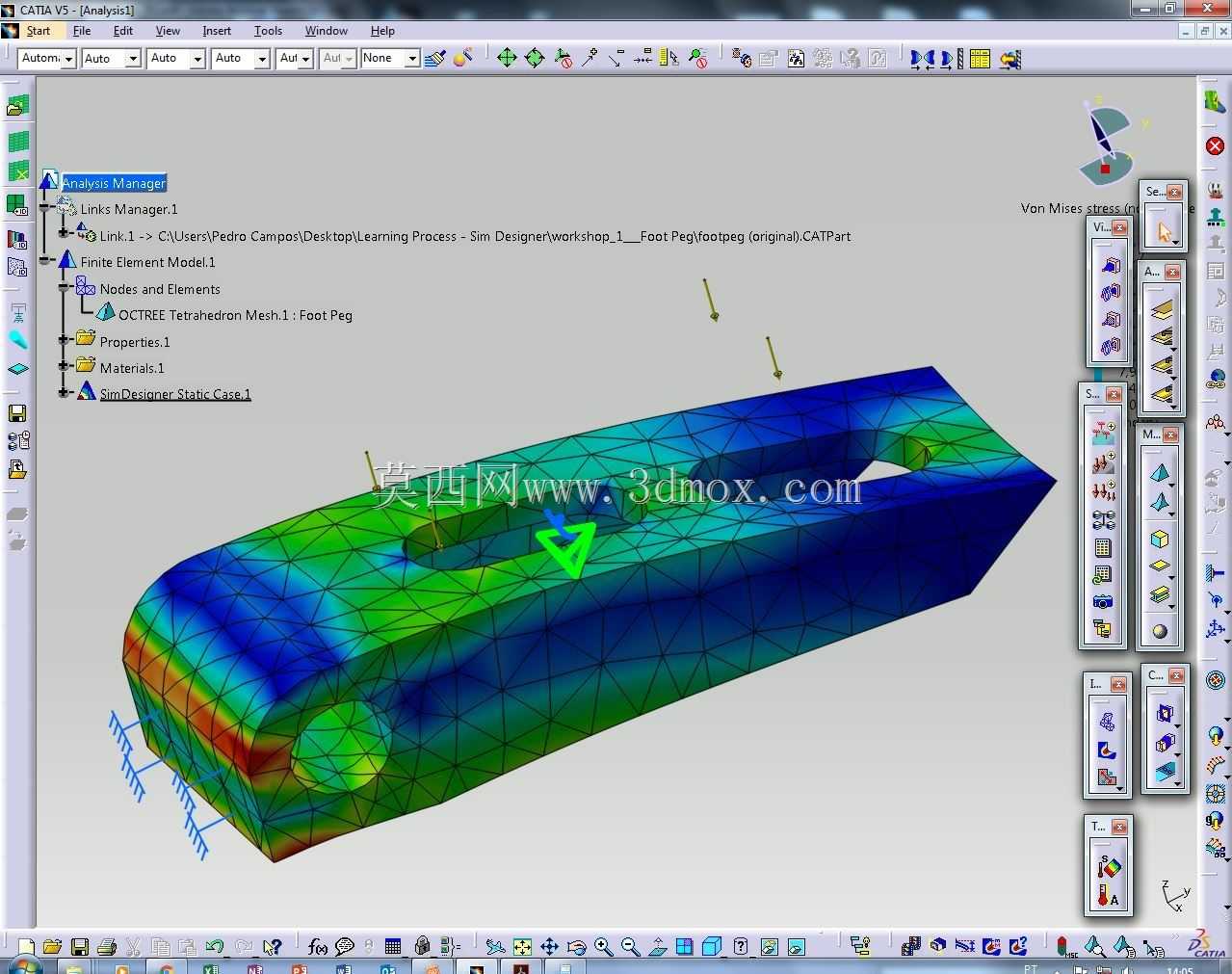

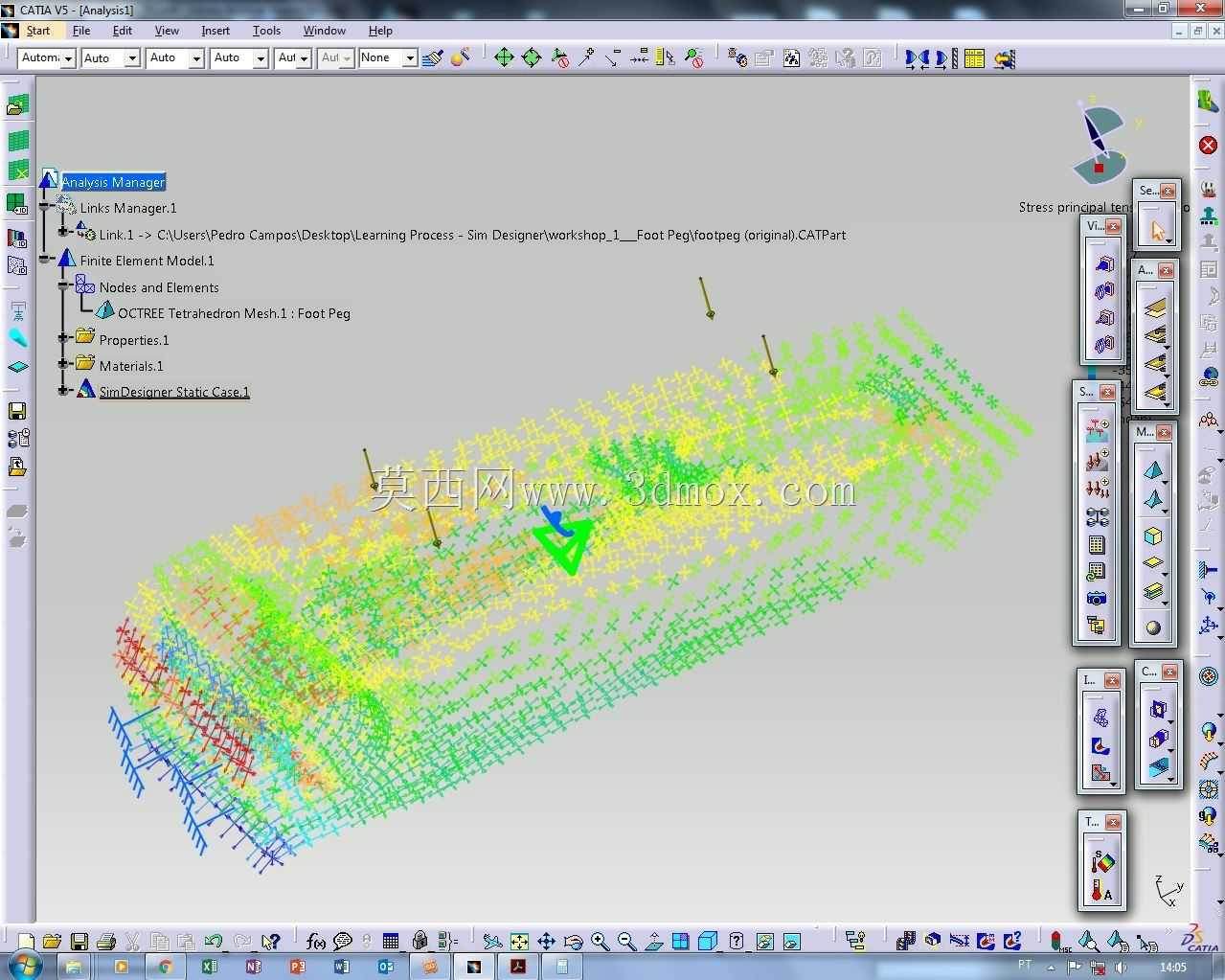

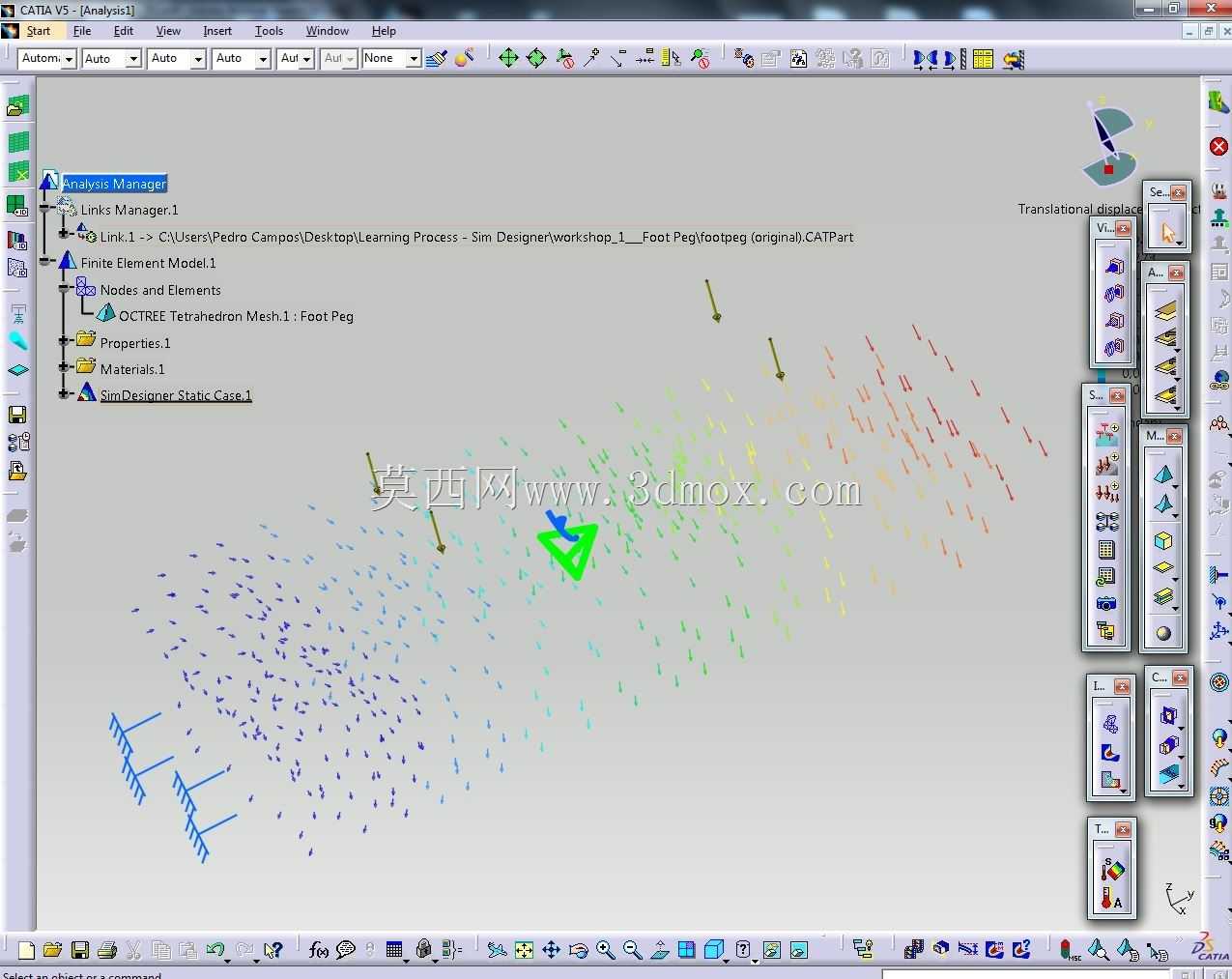

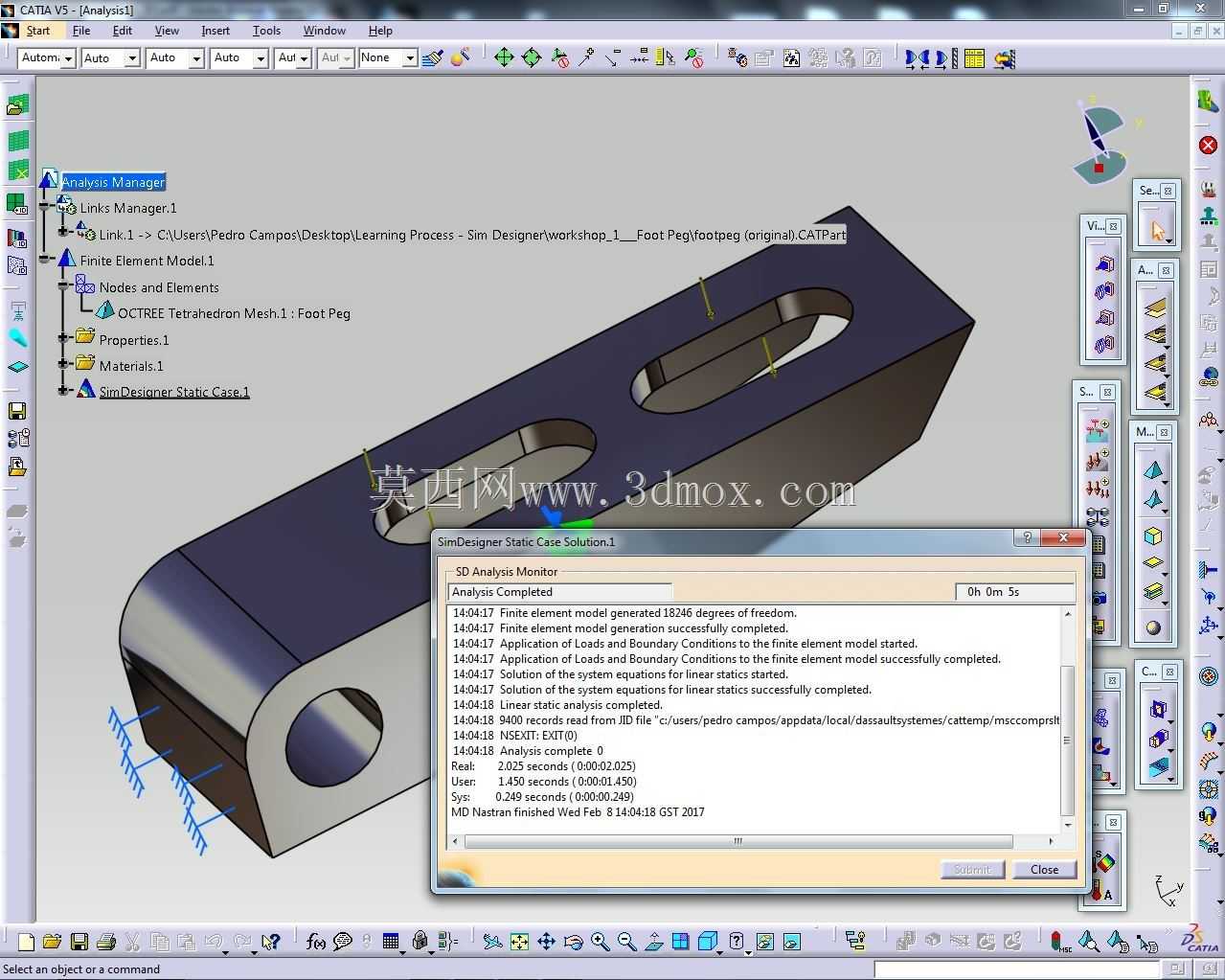

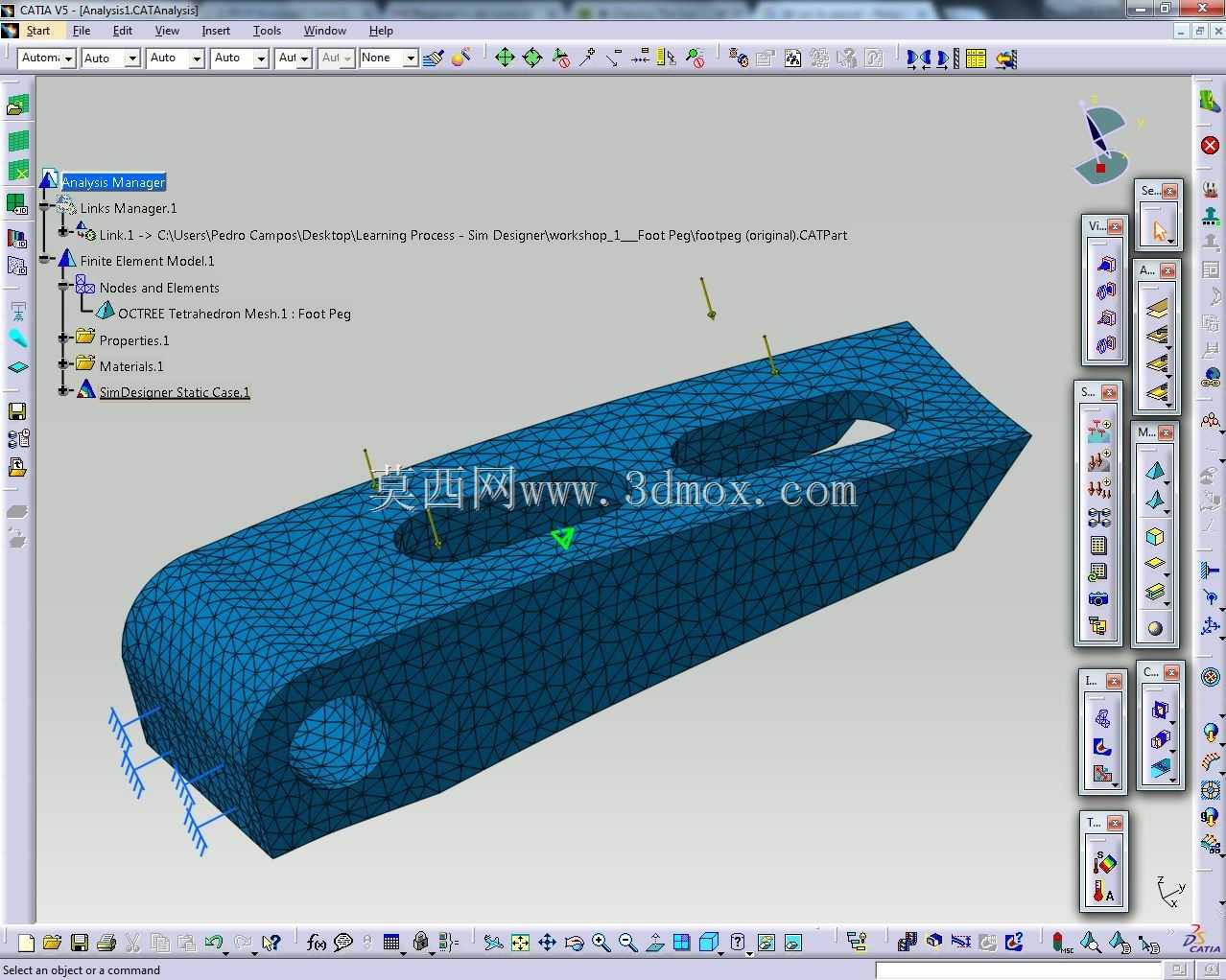

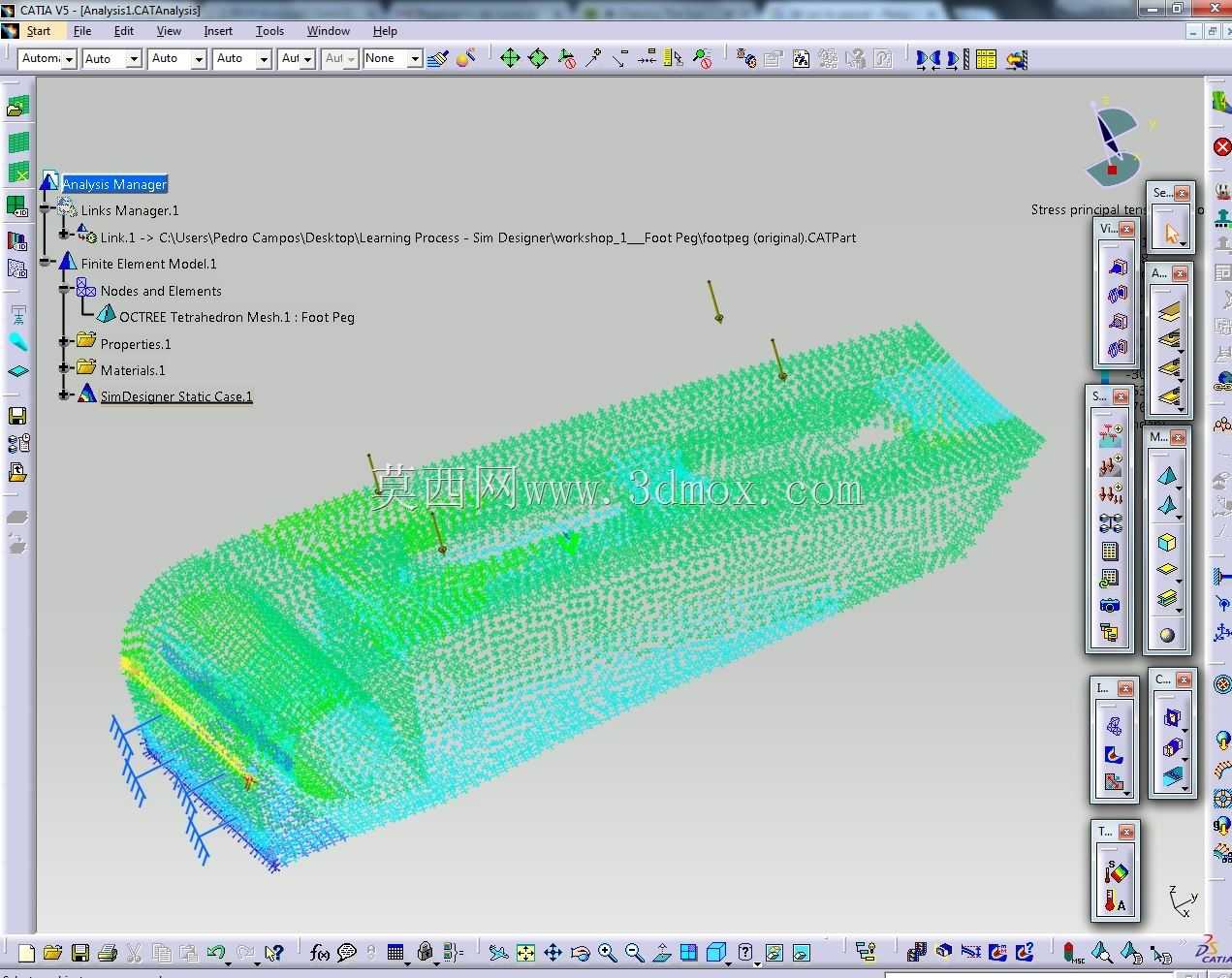

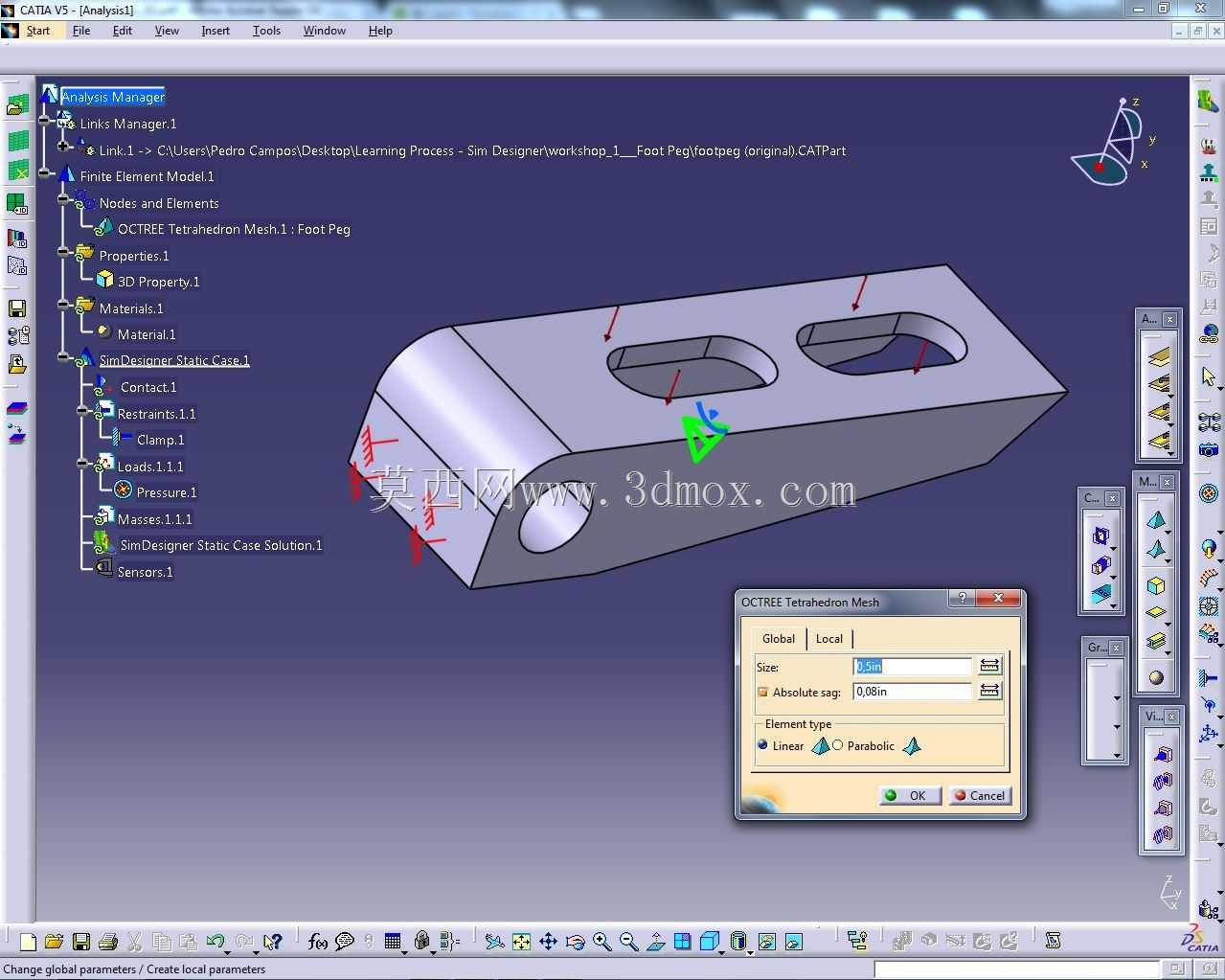

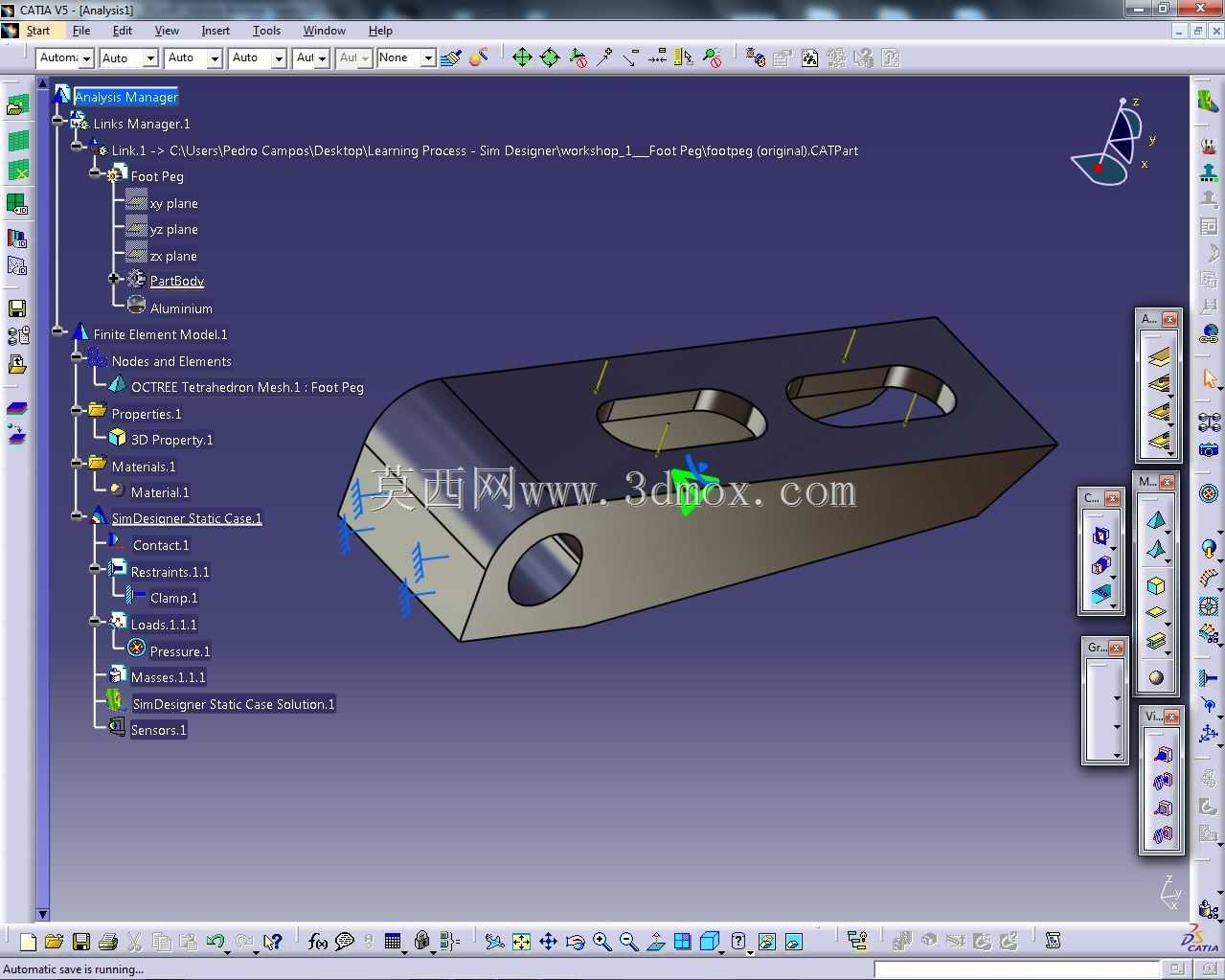

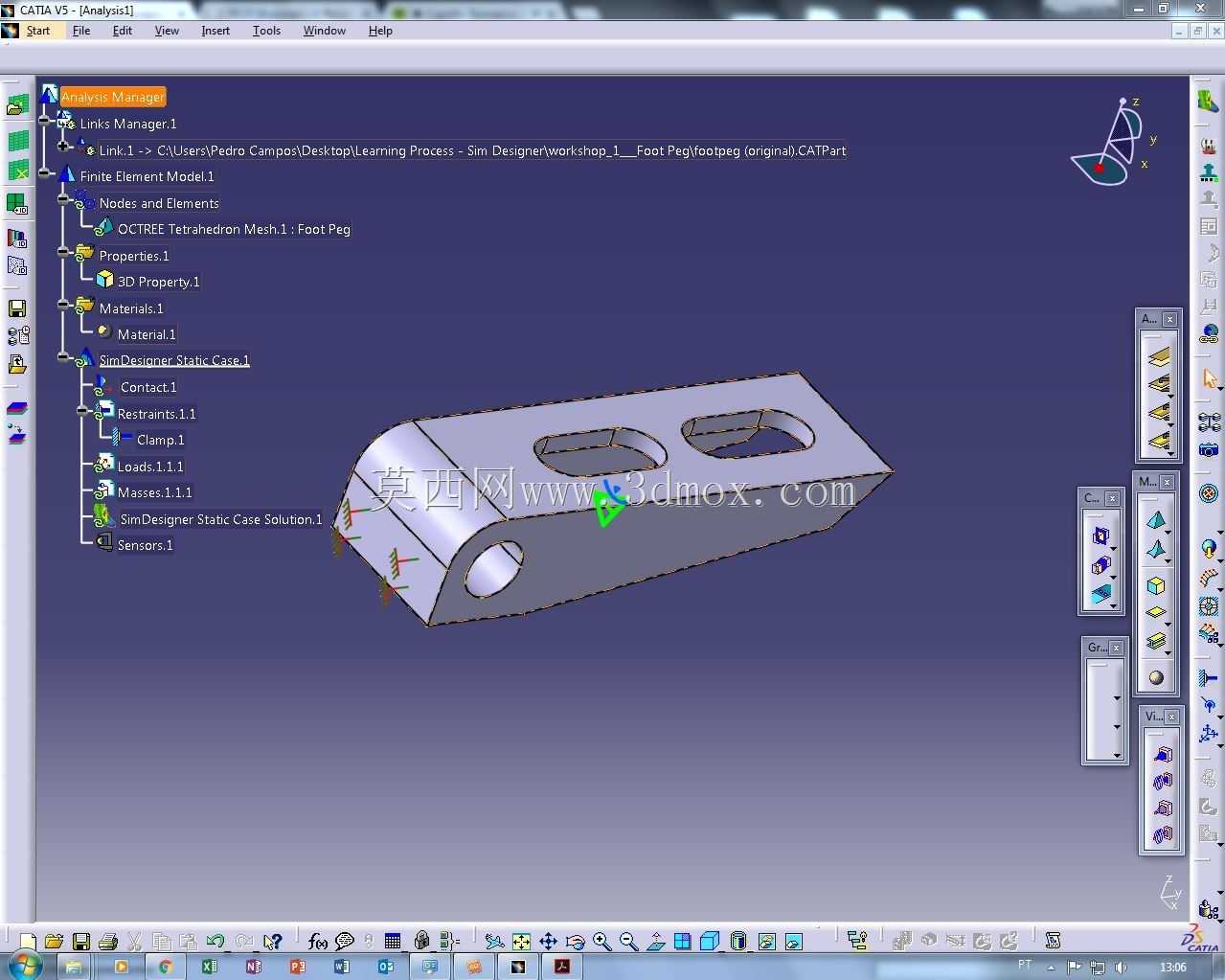

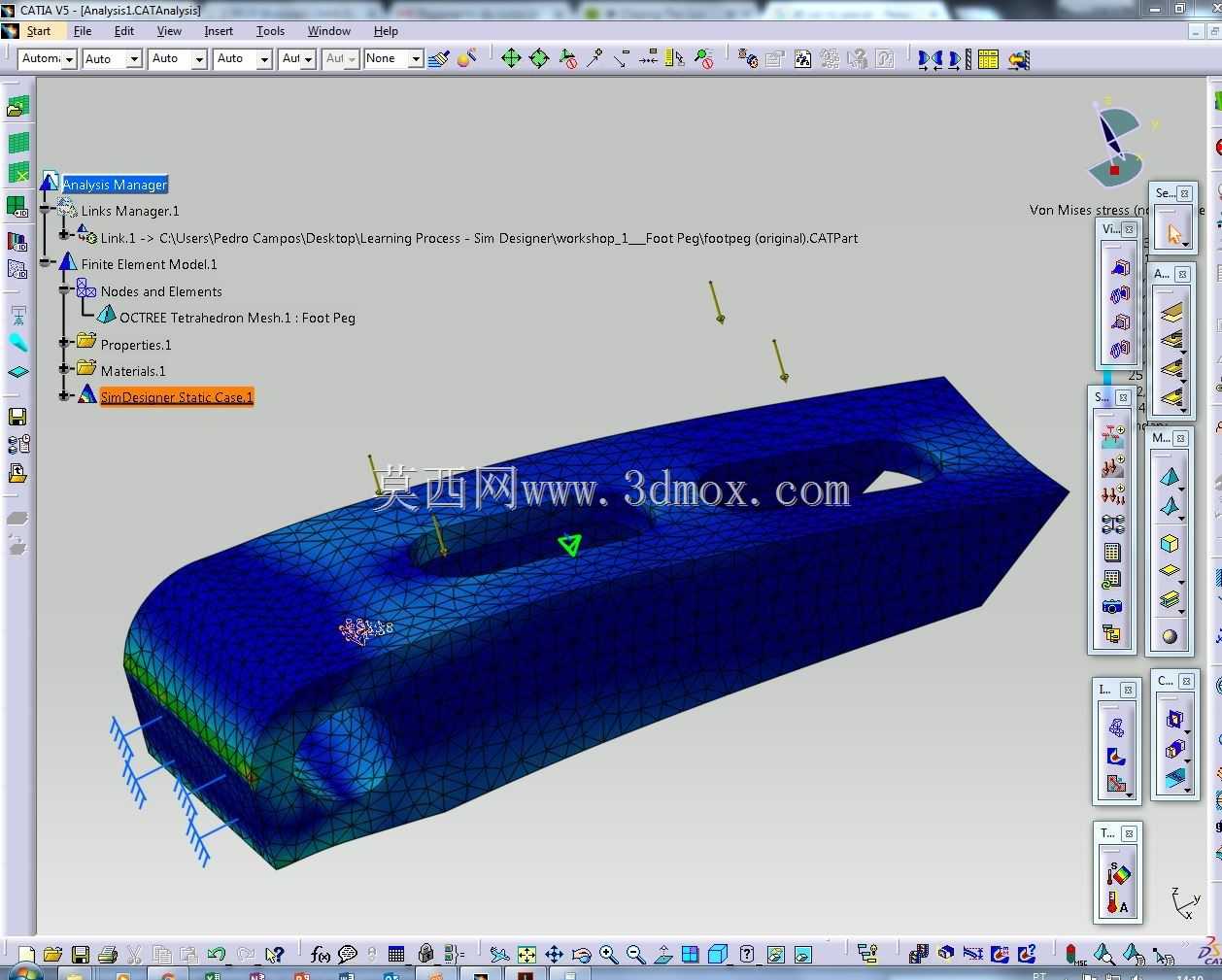

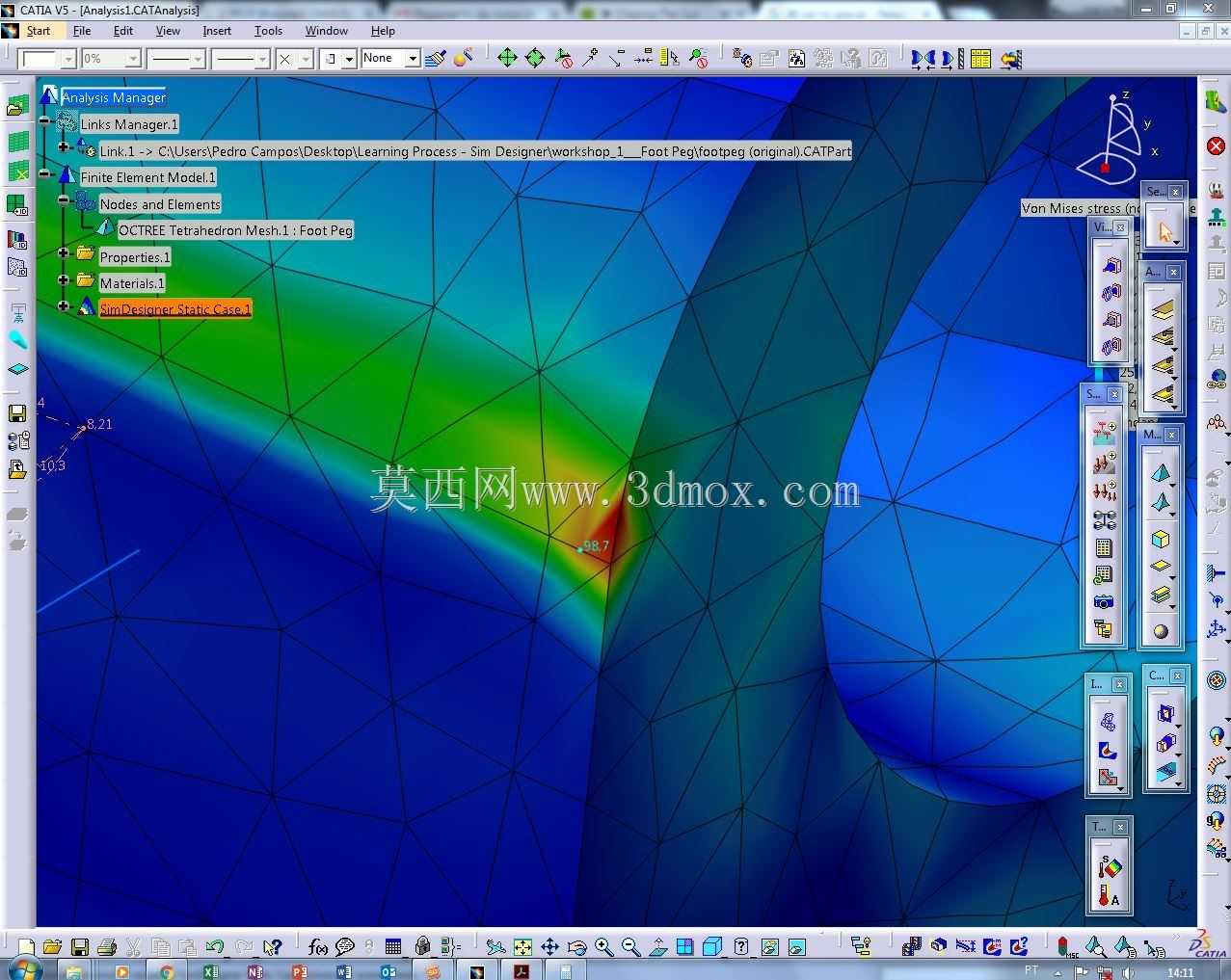

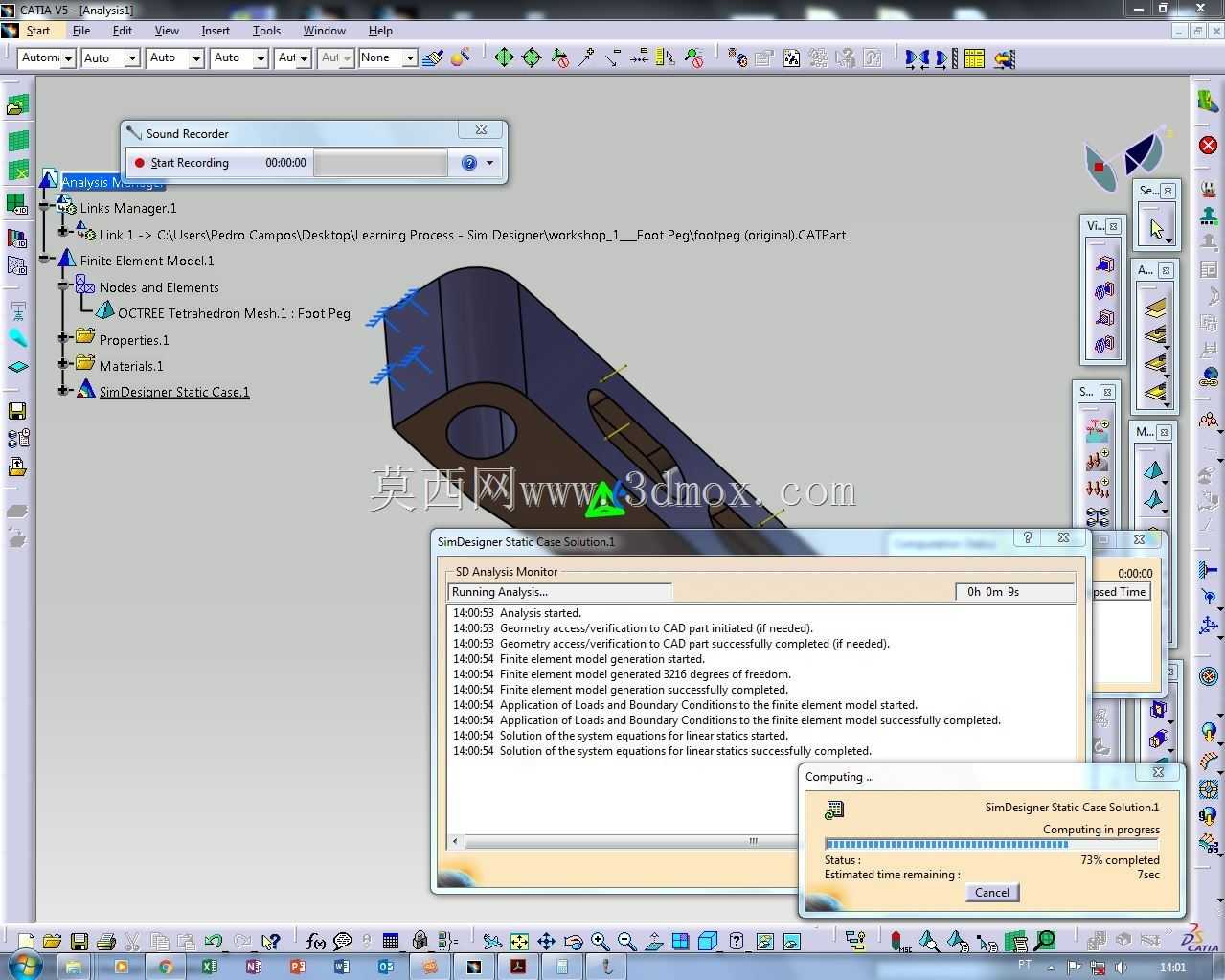

脚钉作为各类工业设备、工装夹具、检测平台底部常用的支撑定位部件，在实际生产场景中承担着设备调平、载荷传递、定位固定的核心作用，常见于精密检测台架、小型加工工装、自动化输送线接驳工位的底部支撑位置，需要在长期承压状态下保持结构形变量在允许公差范围内，避免因支撑件形变导致设备整体水平度偏移，影响加工或检测精度。这款脚钉的设计过程中，首先结合实际工位的承载需求，确定了40磅每平方英寸的额定工作载荷边界，在建模阶段就同步规划了静力学仿真的约束条件：将脚钉底部与安装基础接触的端面设置为全约束，模拟实际安装时与地面或安装基板贴合锁附的状态，在脚钉上端与设备承载面接触的区域施加均匀分布的面载荷，还原设备自重叠加工作动载的实际受力状态。从结构外形来看，这款脚钉采用长条形主体结构，一端设置铰接式连接孔位，用于和设备底部的安装耳片配合实现角度微调，满足不平整安装面的自适应贴合需求，主体中段开设减重安装孔，在不削弱整体结构强度的前提下减少零件自重，同时方便安装时的螺栓穿设固定，整体外形的过渡区域全部采用圆弧倒角处理，避免直角结构带来的应力集中问题。从仿真得到的应力云图可以直观看到，应力集中区域主要分布在铰接孔周边以及主体与承载面接触的棱边位置，设计阶段针对这些高应力区域做了局部壁厚加强，将最大应力值控制在材料许用应力范围内，同时通过网格划分的疏密调整，在应力变化梯度大的区域细化网格提升仿真精度，在低应力区域适当放宽网格尺寸提升计算效率。在安装边界设计上，这款脚钉的底部支撑面做了平面度公差要求，确保和安装基础接触时不会出现点接触或线接触导致的局部压溃问题，铰接孔的同轴度公差控制在合理范围内，保证和连接销轴配合时转动顺畅无卡滞，同时不会因间隙过大导致支撑晃动。这类带仿真验证的脚钉设计，能够在零件开模或加工前就完成结构强度校核，提前规避实际使用中可能出现的断裂、过度形变等失效问题，相比传统经验式设计的零件，结构冗余量控制更合理，既不会因强度不足导致可靠性问题，也不会因过度设计造成材料浪费，适合小型精密设备的支撑定位场景使用，在实际选型时可以根据设备的总重量、安装面的平整度要求，匹配对应载荷等级的脚钉型号，同时配合调平螺栓实现毫米级的水平度调整，满足精密加工、检测类设备的安装精度要求。
