单输入双输出同轴式齿轮减速装置

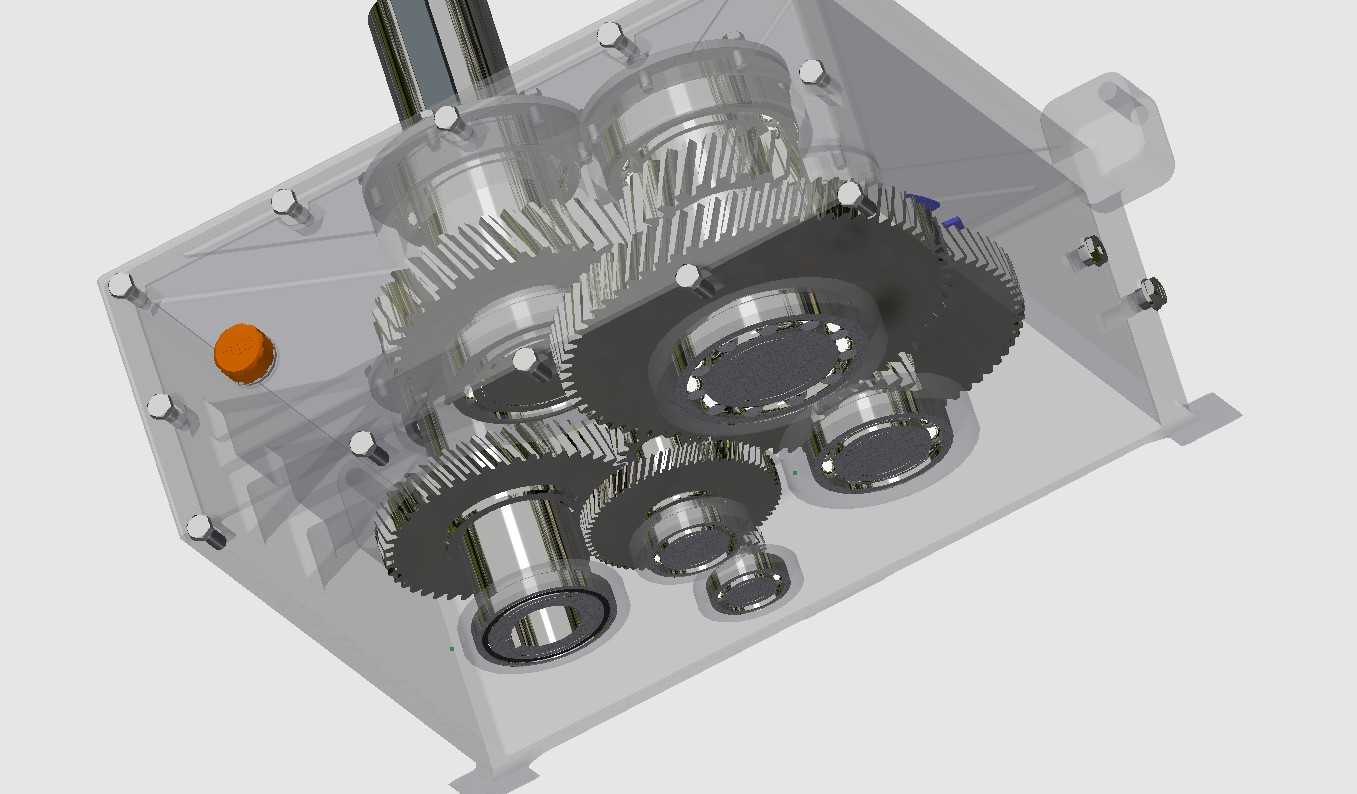

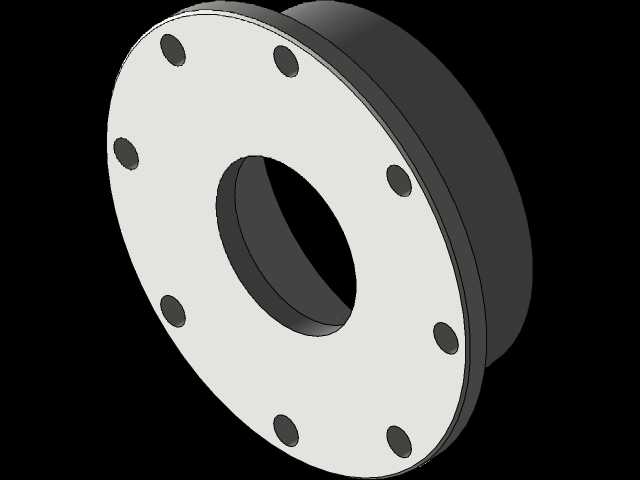

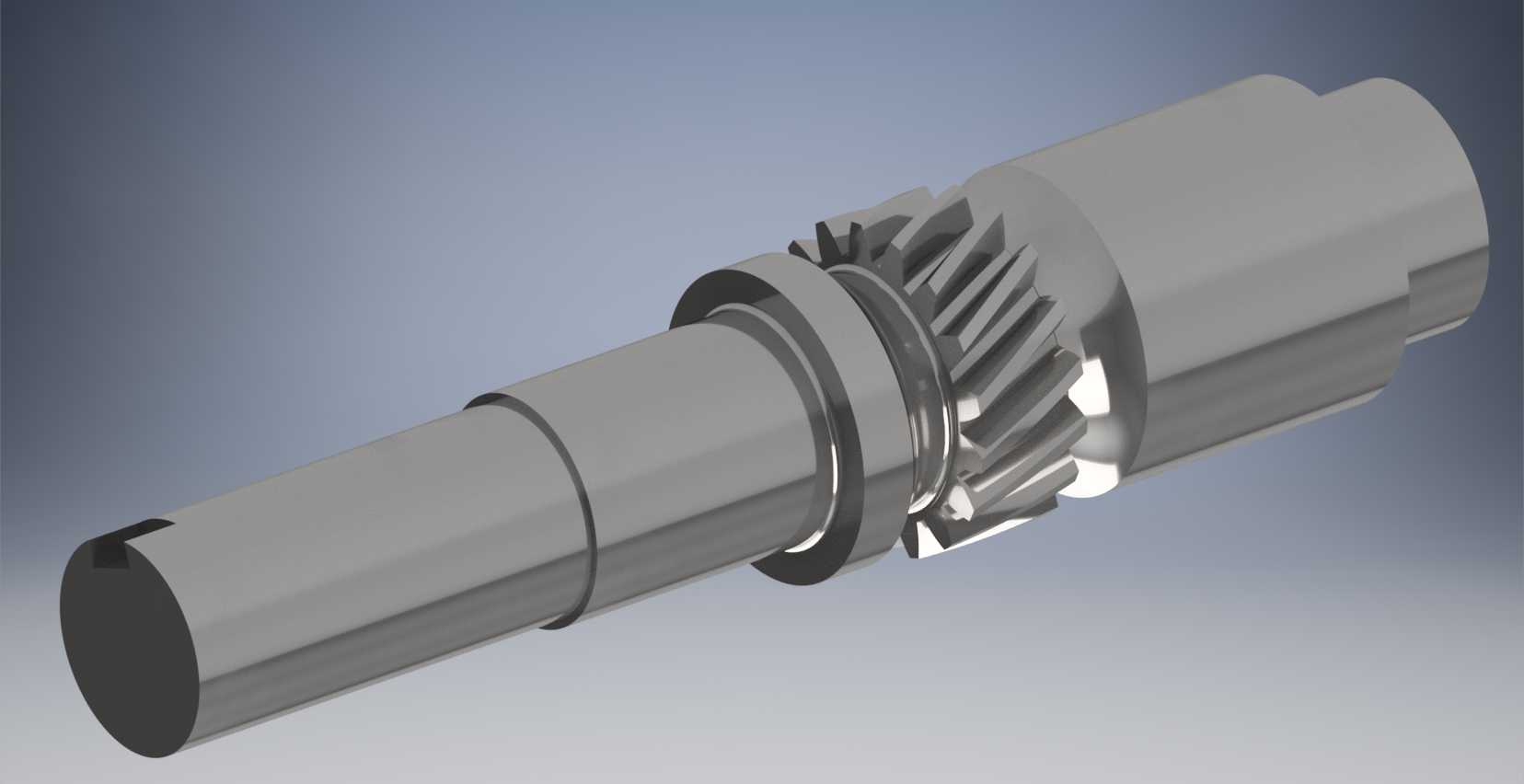

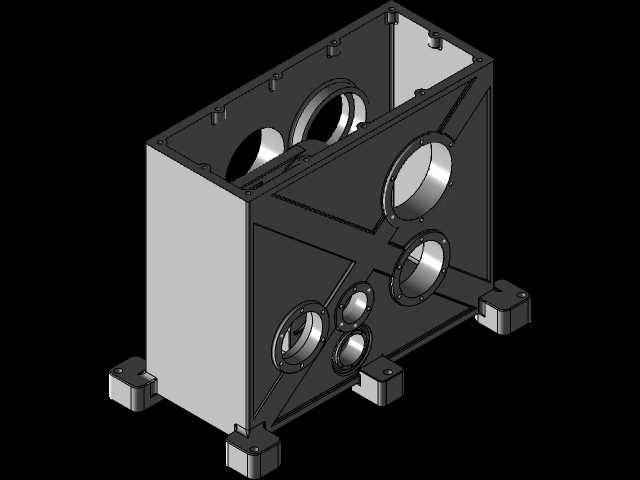

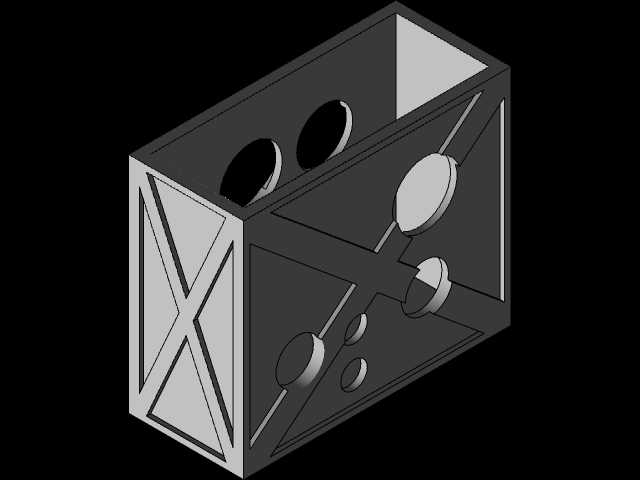

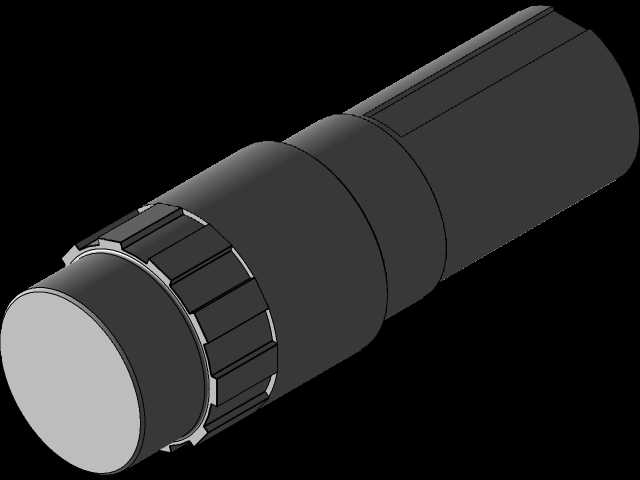

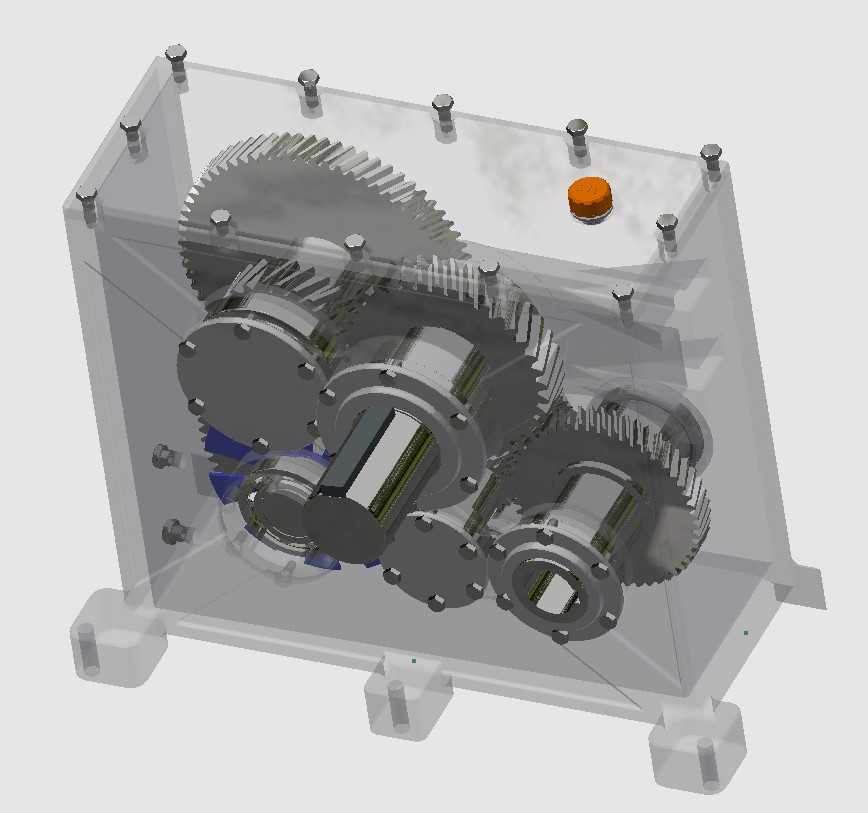

这款减速装置是工业传动系统中常用的动力匹配核心部件，主要应用于需要将原动机高转速转换为低转速大扭矩输出的生产场景，常见于轻工生产线输送单元、小型物料提升设备、包装机械驱动端、农用加工机具的动力传输环节，能够适配常规三相异步电机的输出端，解决原动机输出转速过高、扭矩不足无法直接驱动作业负载的痛点。装置采用单输入双输出的轴系布局，其中一个输出端为空心轴结构，可直接套装在被驱动设备的输入轴上，省去额外的联轴器连接环节，有效缩小整套传动单元的安装占用空间，另一实心输出端可通过联轴器、链轮或带轮连接外部作业机构，实现单台减速装置同时驱动两个不同转速需求的作业工位，精简产线的动力配置数量。在功能参数匹配上，装置可承接1430rpm的常规电机输入转速，分别输出12rpm与140rpm两档不同转速，适配低速大负载与中速常规负载的不同作业需求，额定传递功率可达4kW，最高输出扭矩达2700Nm，能够满足多数中小型工业设备的负载驱动要求；齿轮副采用螺旋角25度、压力角20度的斜齿轮设计，相比直齿轮传动啮合重合度更高，传动过程中冲击更小、运行噪音更低，同时承载能力更强，适合长时间连续运行的工业作业场景。设计层面采用剖分式透明箱体结构，既可以直观观察内部齿轮的啮合运行状态，便于日常巡检时快速判断齿面磨损、润滑状态，上下剖分的箱体结构也方便后期开盖维护、更换轴承与齿轮配件；箱盖顶部设置有通气塞结构，能够平衡箱体内部因长时间运行升温产生的内外压差，避免润滑油从轴封位置渗漏，箱体底部设置有安装支脚，支脚预留的安装孔位可直接通过螺栓固定在设备机架的安装平面上，输入轴与输出轴的轴伸位置均配置有密封端盖，既可以固定轴承的轴向位置，也能防止外界粉尘、水汽进入箱体内部，同时阻挡箱体内润滑油泄漏。安装边界上，装置的整体外形方正，支脚安装孔位采用对称式布局，输入轴位于箱体侧端居中位置，两个输出轴分别布置在箱体对应侧的不同高度位置，安装时只需保证输入轴与驱动电机轴的同轴度误差在允许范围内，两个输出轴与被驱动机构的连接无额外径向应力，即可保证装置长期稳定运行，无需额外设计复杂的安装转接结构，适配多数常规工业设备的安装空间要求。
