Lakester管式车架前轮前悬架结构设计

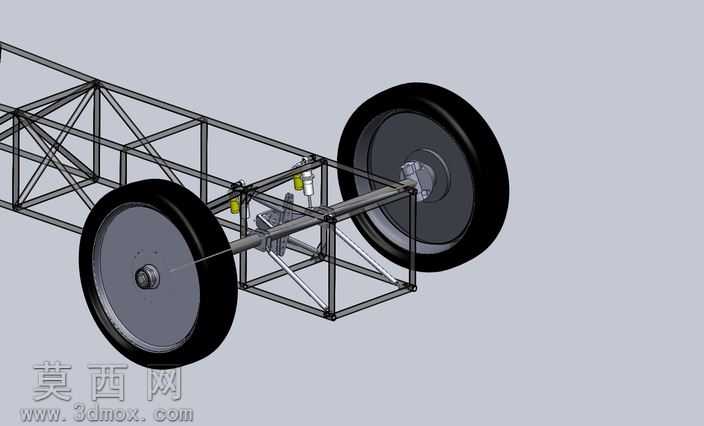

本作品为适配轻量化管式桁架车架的前轮前悬架三维建模成果，建模过程严格遵循车辆底盘设计的工程逻辑，先以空间草绘搭建基准坐标系，确定主销后倾、车轮外倾、前束等关键定位参数的基准线，再逐一生成各零部件的实体特征。车架部分采用薄壁圆管搭接的桁架结构建模，通过焊件模块生成各段管材的实体，精准还原管材间的相贯连接形态，还原轻量化车架的高刚性结构特点。悬架部分完整构建了转向节、摇臂、减震器、横拉杆等核心部件，转向节与轮毂轴承的配合面、摇臂与车架的铰接点位、减震器的上下安装座都按照实际装配关系添加了同轴、重合等配合约束，可直观展示悬架跳动、车轮转向的运动轨迹。车轮部分分别构建了橡胶轮胎、金属轮毂、锁紧螺母等细节，轮胎表面添加了符合小型车辆使用场景的胎面纹理，轮毂的辐条造型、中心固定孔位都做了精细化建模，还原真实车轮的装配形态。减震器部分区分了阻尼筒身、活塞杆、上下连接吊耳的不同材质特征，筒身赋予金属磨砂质感，活塞杆做高光金属处理，吊耳的铰接衬套添加橡胶材质的哑光质感，各部件的材质区分清晰，渲染后可直观分辨不同零件的功能属性。建模过程中充分考虑了悬架与车架的装配兼容性，所有铰接点的位置都经过运动干涉校验，确保悬架在上下跳动行程内不会与车架管材、车轮发生碰撞，横拉杆的长度与转向摇臂的角度匹配合理，可实现顺畅的转向动作传递。整体模型装配层级清晰，各子装配体可单独拆解查看，既完整呈现了前悬架与管式车架的集成布局，也保留了每个零部件的独立建模特征，能够直观展示轻量化小型车辆前悬架的结构组成、装配关系与工作原理，可用于底盘结构学习、悬架方案验证、相关设计参考等场景。
