潮白赛车后悬挂装置后桥结构设计

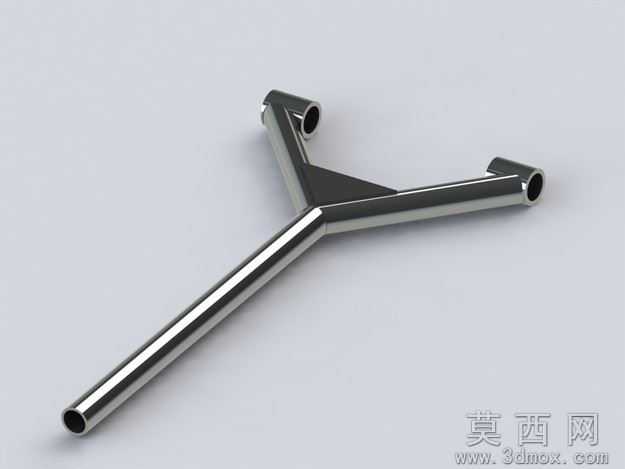

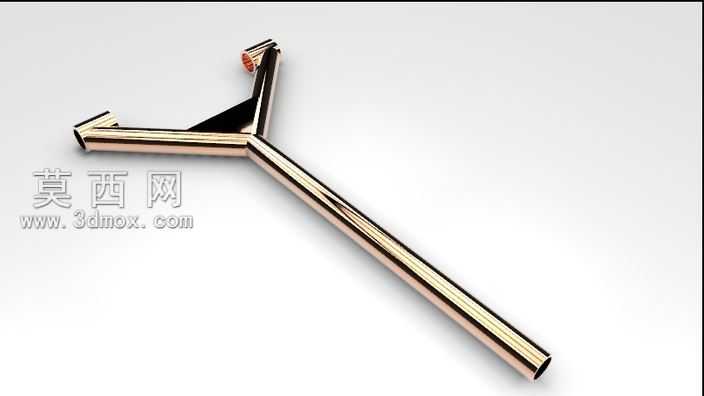

本次设计的潮白赛车后悬挂后桥结构，采用三维建模软件完成整体参数化构建，建模过程中以赛车后悬挂的实际受力需求为核心依据，首先确定主体杆系的空间走向，通过基准面定位完成主支撑长杆的拉伸建模，保证杆体的直线度与壁厚均匀性，为后续装配提供精准的定位基准。针对分叉连接部位，采用多实体建模结合布尔运算的方式完成Y型衔接结构的构建，对衔接处做圆角过渡处理，避免应力集中问题，同时匹配两端安装耳座的同轴度要求，通过同轴心配合约束保证两个安装孔的轴线平行度误差控制在合理范围内，满足后续与轮毂、减震组件的装配精度需求。材质设定阶段，为还原金属构件的真实质感，主体结构选用高强度合金钢材质参数，调整表面粗糙度参数模拟冷加工后的金属哑光效果，对安装孔内壁做精加工面的材质区分，还原实际零件的加工工艺特征。渲染环节采用三点布光方案，主光源从侧上方投射突出杆体的轮廓线条，辅助光源补充分叉结构的暗部细节，环境光采用柔和的漫反射光避免金属表面出现过曝的高光区域，最终呈现的渲染效果清晰展现结构的空间形态与连接关系。设计思路上，该后桥作为后悬挂装置的核心承载构件，重点考量了赛车行驶过程中承受的纵向、横向载荷传递路径，主杆体采用等截面圆管结构兼顾轻量化与结构强度，分叉式的连接布局能够将车轮端的冲击力均匀分散到主承载杆上，两端的带孔耳座为标准铰接结构，可直接匹配通用的悬挂连接销轴，减少后续改装的适配成本。建模过程中对各部位的壁厚做了统一规划，在保证结构强度冗余的前提下尽可能降低构件自重，符合赛车轻量化的设计需求，同时对关键连接部位的尺寸做了参数化关联，后续可根据不同的赛事调校需求快速调整杆长、安装孔间距等核心参数，提升模型的可复用性。
