嵌套镂空方形回转结构创意几何构件

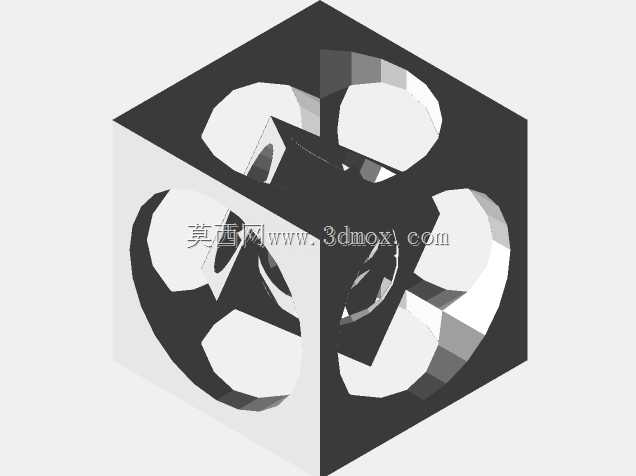

该构件采用正六面体作为基础外形基准，六个端面均开设同轴圆形通孔，孔边与外棱边保留等宽实体边框，保证整体结构的刚性支撑，避免薄壁结构在受力时出现形变。内部采用多层嵌套的回转框架设计，每层框架均通过曲面过渡与相邻结构连接，相邻嵌套层之间预留均匀间隙，无实体接触，所有曲面过渡处均做等半径圆角处理，消除应力集中点，同时减少加工过程中的刀具干涉风险。从应用场景来看，这类结构可作为机械原理教学的具象演示件，直观展示空间回转嵌套结构的运动干涉边界，帮助初学者理解空间装配的间隙设计逻辑；也可作为创意装饰摆件放置于工业设计展厅，或是作为3D打印加工的验证样件，测试多曲面镂空结构的打印支撑排布合理性。设计过程中首先确定外立方体的边长基准，所有端面圆孔的直径统一取外边长的0.7倍，保证六个方向的视觉对称性，内部嵌套层的回转轴线与外立方体的空间中心重合，每层框架的截面厚度保持一致，从外到内每层的回转半径按固定比例递减，确保各层之间的间隙均匀，不会出现局部间隙过小导致的加工卡料问题。安装边界上，该构件依靠外立方体的六个平面作为定位基准，可直接放置于水平支撑面，无需额外安装固定结构，若作为设备内部的装饰导流件使用，可通过外棱边的预留安装孔与周边机架连接，安装时需注意预留足够的周边空间，避免外部结构与内部可活动的嵌套层发生运动干涉。结构的壁厚设计兼顾了轻量化与刚性需求，外框壁厚取整体边长的十分之一，内部嵌套层的壁厚与外框保持一致，既不会因为壁厚过大导致整体重量超标，也不会因为壁厚过薄导致结构在受轻微外力时出现断裂。在加工工艺适配性上，该结构既可以通过增材制造方式一次成型，也可通过多轴铣削加工分件制作后装配，分件装配时需在各嵌套层的连接位置设计定位止口，保证装配后的同轴度误差控制在允许范围内。
