带品牌标识的曲面拼接运动网球造型设计

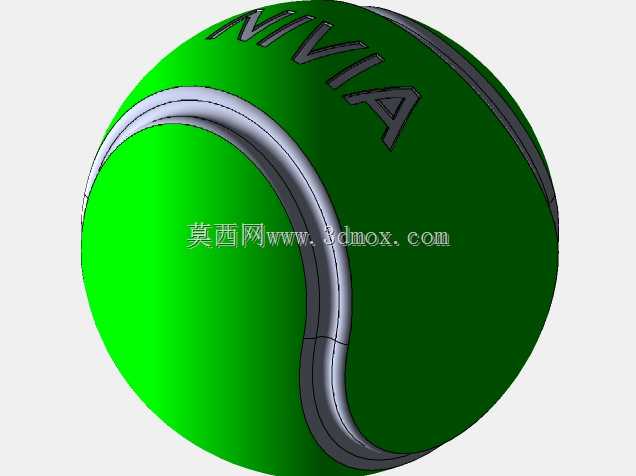

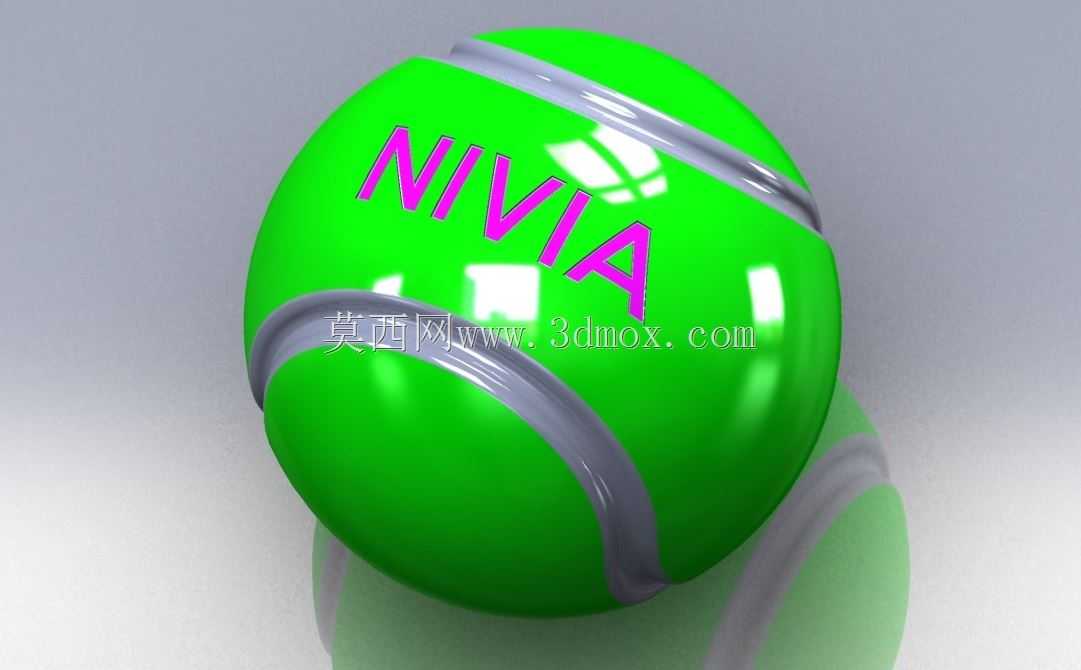

日常接触的运动球类产品建模，最考验曲面构建的流畅度与拼接精度，网球这类带包覆缝线结构的产品更是如此，很多新手建模时容易出现曲面接缝凸起、球面曲率不连续的问题，最终渲染出来的效果会有明显的生硬折痕，完全不符合真实产品的质感。做这个网球造型的时候，首先要确定基础球面的基准尺寸，按照正规赛事用球的直径范围设定基础回转体，保证整体球形的圆度公差控制在合理区间，不会出现椭球变形的问题。球面的主体曲面完成后，最核心的就是表面的包覆缝线结构，这里没有采用简单的贴图方式，而是通过投影曲线在球面上生成缝线的走向路径，再通过组合曲线把多段投影线拼接成连续的封闭轮廓，沿着轮廓做曲面的偏移与切除，做出缝线位置的凹陷沟槽，再在沟槽边缘做小半径的圆角过渡，还原真实网球表面缝线的凹凸触感。表面的品牌标识区域，是在球面对应位置做局部的曲面分割，把标识轮廓投影到分割后的曲面上，通过曲面凸起或者凹陷的方式做出标识的立体效果，避免平面贴图带来的透视错位问题，不管从哪个角度观察，标识都能和球面完全贴合，没有悬浮感。这类球类模型的应用场景不只是单纯的产品外观展示，在体育器材的结构仿真、运动轨迹模拟、产品宣传渲染素材制作中都能用到，比如做网球击打过程的动力学仿真时，精准的曲面模型能保证碰撞接触的计算精度，不会因为曲面瑕疵出现接触判定错误；做电商产品展示图的时候，带完整曲面细节的模型渲染出来的效果，比平面修图的质感更真实，能清晰展现产品表面的光泽度和缝线细节。建模过程中要注意球面的曲率连续性，所有曲面拼接的位置都要做G2连续检查，避免出现斑马纹断裂的情况，表面的分模线位置要和真实产品的生产工艺匹配，不能出现违背注塑或者橡胶硫化工艺的结构设计，比如沟槽的深度不能超过球面壁厚的安全范围，避免后续做结构仿真时出现应力集中的问题。另外模型的外观配色和表面质感设置，要匹配真实网球的材质特性，橡胶表面的轻微磨砂质感、缝线位置的哑光效果、标识区域的色彩饱和度都要做对应调整，保证渲染出来的效果和实物观感一致，不会出现塑料感过重的问题。
