气动瓦根柜体式气动作业工装结构

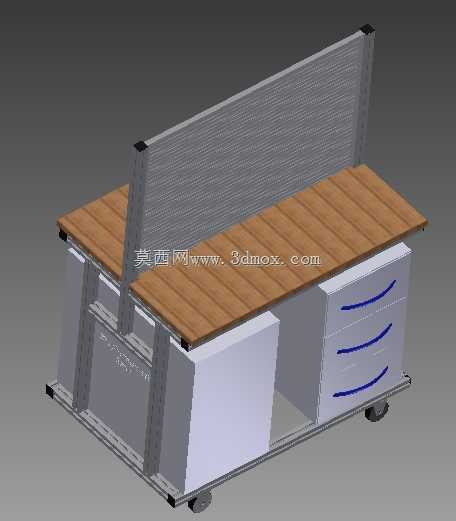

这套柜体式气动作业结构，主要面向车间内多工位并行的小型零部件压装、定位夹持作业场景，在五金小件组装、电子元器件引脚压合、小型塑胶件铆接工位上适配性较强，可直接嵌入现有流水线的工位段，也可作为独立作业台供单人操作使用。从结构布局来看，整体采用方通焊接框架作为主体承载，底部预留120mm的调节脚安装空间，可适配车间地面50mm以内的高度差，整体安装边界控制在1200mm宽、800mm深、1800mm高的范围内，不会占用过多车间通道空间，台面上预留的T型槽安装位可根据不同作业需求更换夹具模组，无需对主体框架做二次打孔改造。设计阶段优先考虑了气动管路的隐藏式排布，所有进气主管从柜体背部的竖向走线槽通入，分支管路沿框架横梁内部空腔连接到各个作业点位的气动接头，台面上共设置6组快插式气动接口，分别布置在台面左右两侧各3组，可同时接驳3套独立的气动夹持或压接工具，避免管路外露造成的作业剐蹭、积尘难清理的问题。柜体中部设置双层储物空间，上层为抽拉式工具屉，可放置常用的批头、定位销、小型量具，下层为对开式柜门，内部预留了气动三联件、电磁阀组的安装位，可直接将气源处理元件内置，减少外部占用空间，同时降低气动元件被车间内切削液、粉尘污染的概率，延长元件使用寿命。台面上方的竖向立柱集成了气源总阀与压力调节表，作业人员站立操作时无需弯腰即可调整作业气压，立柱侧面预留了感应开关的安装槽位，后续如果需要升级为半自动作业模式，可直接加装光电传感器与脚踏控制阀，无需额外焊接安装支架。结构的受力点做了针对性加强，台面下方的支撑横梁间距控制在300mm以内，可承受最大150kg的均匀载荷，满足小型压装作业的受力需求，各个气动点位的安装面都做了铣平处理，平面度控制在0.1mm以内，保证夹具安装后的定位精度。柜体底部的四个角位设置了防撞胶垫，避免车间周转车通行时剐蹭掉漆，左右两侧的气动接口都配备了防尘堵头，闲置时可封堵接口避免杂物进入气路造成堵塞。
