方变圆过渡转角钣金结构三维设计

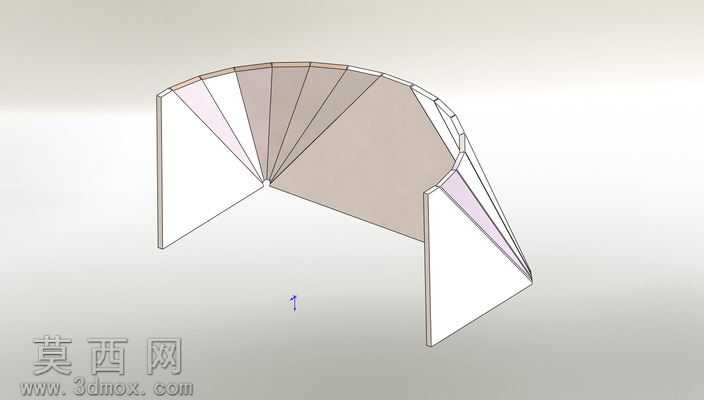

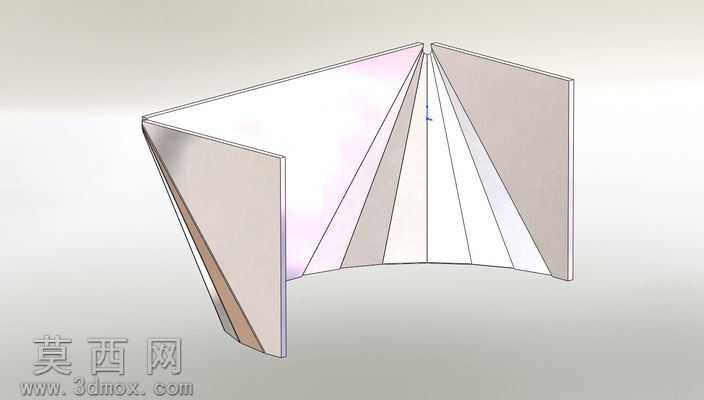

本作品为方转圆过渡转角的三维结构设计，建模过程依托参数化三维设计软件完成，整体围绕方形端口到弧形端口的平滑过渡需求展开结构搭建。建模初期首先确定两端截面的基准轮廓：一端为规整的直角方形端口，另一端为对应弧度的圆弧端口，两个端口分别设置在相互垂直的两个基准平面上，保证转角过渡的空间角度符合实际安装使用的转角需求。在曲面构建阶段，采用多段引导线控制放样特征的生成逻辑，将方形端口的四条边分别与圆弧端口的对应弧段做映射连接，每两个相邻引导线之间生成独立的过渡曲面，通过调整引导线的曲率参数，避免曲面出现褶皱、扭曲等失真问题，保证整个过渡面的曲率连续，让方形截面的直角能够顺滑收束到圆弧端的弧面上，实现方到圆的自然形态转换。结构设计上充分考虑钣金加工的工艺特性，所有曲面的折弯半径均预留了符合常规钣金加工的余量，相邻曲面之间的拼接缝隙控制在合理公差范围内，端口边缘预留了法兰连接的余量结构，方便后续实际生产时的拼接安装。材质渲染阶段选用了常见的冷轧钢板材质，调整材质的金属粗糙度、反射率参数，还原真实钣金件的哑光金属质感，同时对转角处的棱边做了细微的倒角渲染处理，避免尖锐棱边带来的视觉突兀感，通过环境光的角度调整，清晰展现出每一段过渡曲面的折面分界，直观呈现结构的过渡逻辑。该结构主要用于通风管道、物料输送通道等需要在转角位置实现方形截面到圆形截面转换的场景，设计过程中反复校验了截面转换过程中的流通截面积变化，尽可能降低截面突变带来的流体阻力，同时保证整体结构的刚性，避免薄壁结构在使用过程中出现变形问题。建模完成后通过干涉检查工具校验了所有曲面的拼接状态，确保没有重叠、破面等建模错误，可直接导出用于后续的工程图生成、钣金展开或者3D打印验证。
