12mm直径弹簧柱塞球定位锁紧组件

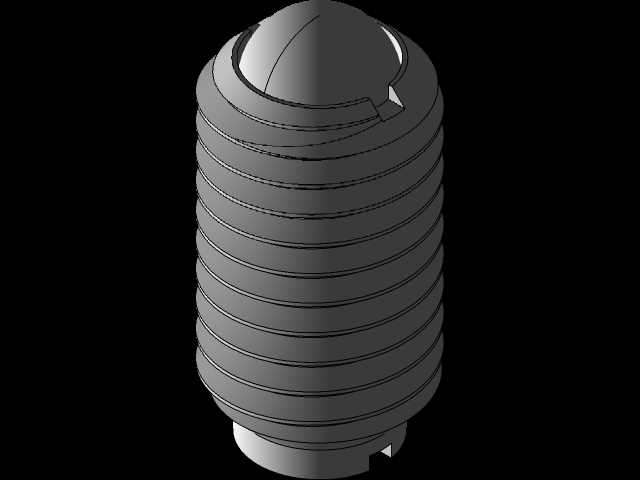

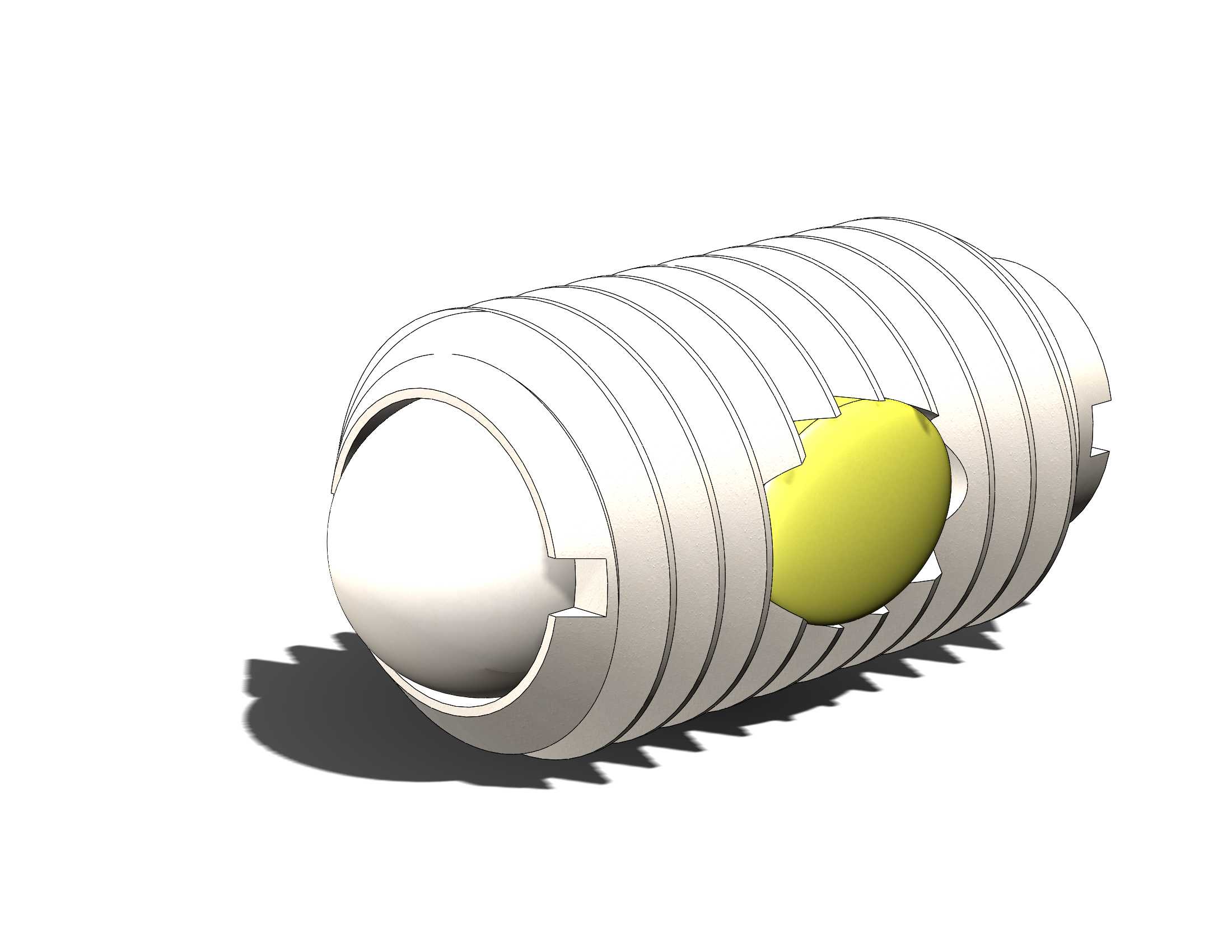

　　在工装夹具快换、模具工位定位、自动化生产线载具锁紧这类需要频繁拆装、反复定位的工况里，弹簧柱塞球是出镜率极高的小尺寸功能件，很多工程师做结构设计时容易忽略这类小件的安装边界，最后装配时才发现干涉或者预紧力不足，反而拖慢整体项目进度。这款12mm直径规格的弹簧柱塞球，本体采用带外螺纹的圆柱结构，周身的连续螺纹可以直接拧入对应规格的预制螺纹孔，不需要额外加装固定衬套或者压装工装，安装时只需要用一字螺丝刀对准端部的一字槽拧入，调整到合适的伸出长度后，配合端面的锁紧方式就能固定位置，不会因为设备运行的振动出现松脱移位。端部的球头采用外露式设计，内部的压缩弹簧给球头提供持续的径向顶推力，当对接件的定位孔移动到球头对应位置时，

　　球头会在弹簧力作用下自动卡入孔位，实现快速定位；当需要拆卸或者切换工位时，只需要施加超过弹簧预紧力的轴向力，球头就会压缩弹簧缩回本体内，不需要额外操作解锁结构，拆装效率比传统的销钉定位高很多，特别适合需要每分钟完成数次工位切换的快换工装场景。从安装边界来看，这款柱塞的本体外径为12mm，对应的安装螺纹孔需要匹配对应螺距，拧入深度需要根据实际使用的预紧行程调整，要预留至少三分之一的螺纹啮合长度保证固定强度，同时安装孔的底部需要预留足够的容屑空间，避免加工螺纹时残留的铁屑挤入本体内部，卡住弹簧导致球头无法正常伸缩。球头的伸出行程需要根据对接件的定位孔深度匹配，不能盲目追求大行程，否则会导致球头卡入后拔出力过大，操作人员拆装费力，

　　也会加快球头和定位孔的磨损速度。很多自动化设备的载具板上会同时安装4到6个同规格的弹簧柱塞球，用来实现载具和工位底座的快速对位，不需要额外加装导向销，载具放上去就能自动找正位置，锁紧力足够抵抗设备运行时的小幅振动，不会出现载具移位导致的加工偏差。在模具的抽芯机构限位场景里，这类弹簧柱塞也常用来做抽芯滑块的临时定位，当抽芯油缸带动滑块移动到终点位置时，柱塞球头卡入滑块上的定位凹坑，避免油缸泄压后滑块出现滑移，导致合模时出现撞模风险。设计这类柱塞结构的时候，需要重点考虑弹簧的疲劳寿命，球头和本体接触的收口位置要做圆角过渡，避免锋利的边缘切割球头表面，长期往复运动后出现球头卡顿或者弹簧断裂的问题；球头的表面硬度要高于对接定位孔的硬度，

　　否则长期摩擦后球头出现磨损变形，定位精度会快速下降，一般会对球头做淬火处理，表面硬度达到HRC55以上，保证数万次往复运动后依然能保持稳定的定位精度。本体的螺纹部分要做通止规检测，保证和安装孔的螺纹配合顺畅，不会出现拧入卡顿或者螺纹间隙过大导致的柱塞歪斜问题，端部的一字槽深度要足够，避免安装时螺丝刀打滑拧坏槽口，导致后期无法调整柱塞的拧入深度。在实际选型时，不能只看柱塞的外径参数，还要根据实际需要的顶推力选择对应弹簧刚度的规格，轻载场景比如电子零件载具定位可以选择较小弹簧力的规格，避免顶推力过大压伤轻质工件表面；重载场景比如大型工装定位则需要选择大弹簧力的规格，保证定位后不会因为外力冲击出现移位。
