木质锯齿槽循环旋转演示机构

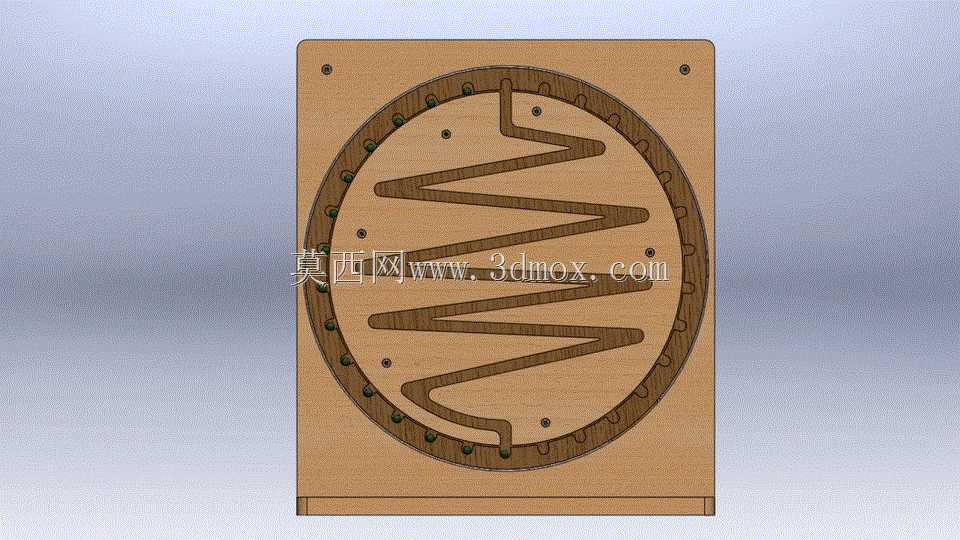

这款木质旋转演示机构，核心采用平面槽轮配合周向定位的结构逻辑，外圈环形分布的定位销承担圆周方向的导向与限位作用，中心盘面加工的连续锯齿形闭合沟槽，是实现从动件规律踏步动作的核心型面。从实际应用场景来看，这类结构常被用于科普教具、创意机械摆件的开发，也可作为小型文创产品的核心传动单元，直观展示连续旋转输入转化为规律步进动作的机械原理，帮助初学者理解槽型凸轮传动的运动逻辑。

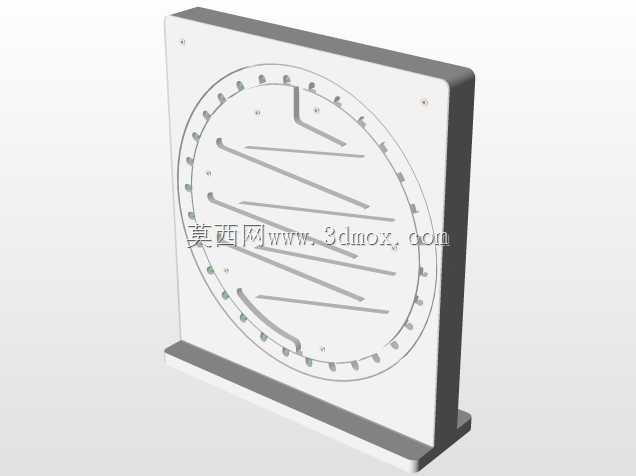

设计过程中优先考虑了木质材料的加工特性，所有板件均采用等厚板材裁切拼接，主体立板、底座、旋转盘面的厚度统一，既降低激光切割加工的参数调整难度，也能保证装配时的贴合度，避免多层板件错位带来的运动卡滞。周向均匀布置的定位销采用过盈配合压入立板与盘面的对应孔位，不需要额外粘接即可保证连接强度，同时销柱外露的部分可作为运动轨迹的视觉参照，让机构运转时的动作逻辑更易观察。

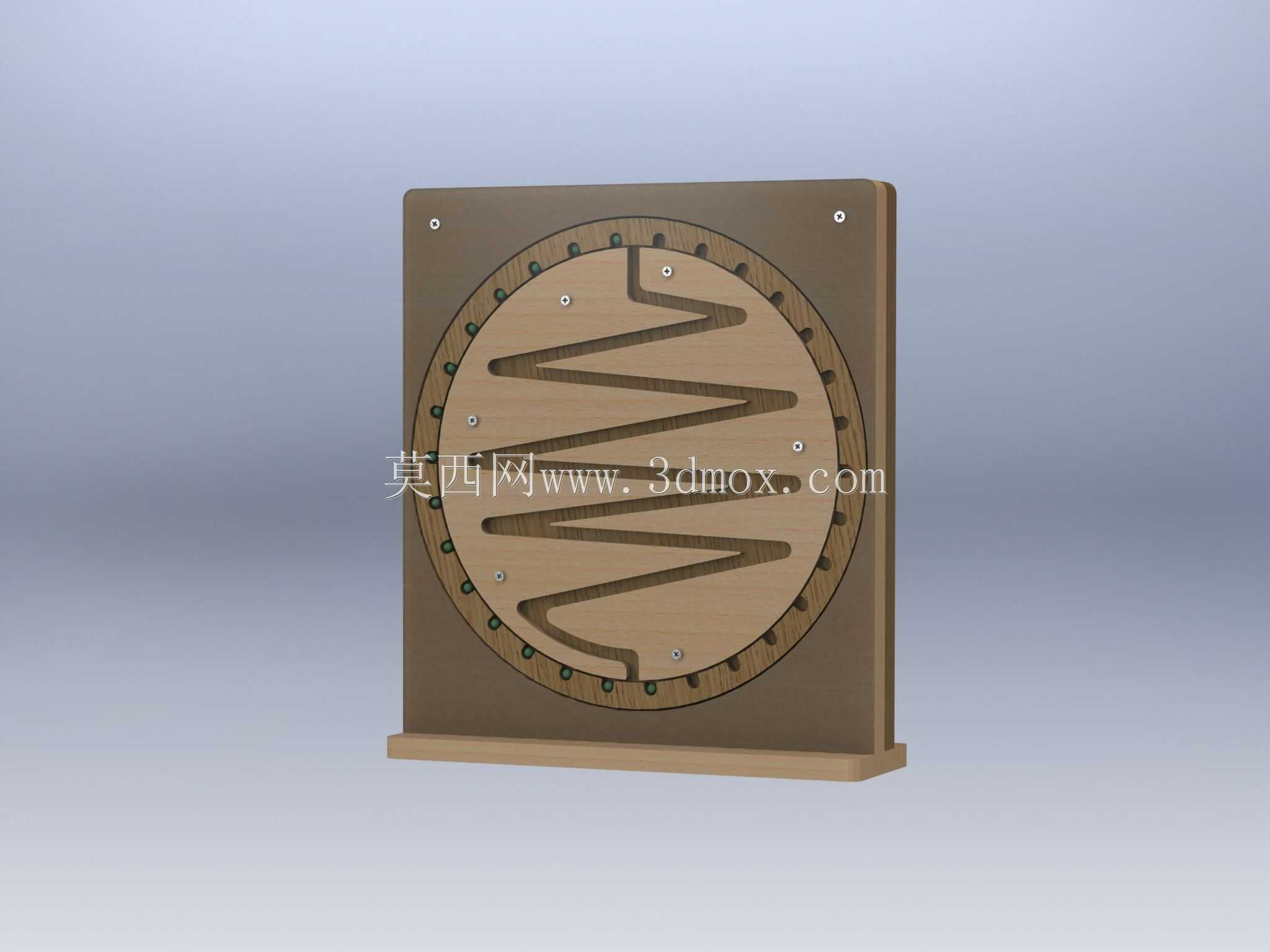

安装边界方面，整体采用立式板状结构搭配底部支撑底座，放置时不需要额外的固定支架，依靠底座的平面接触即可保证站立稳定性，主体立板的四个角做了小圆角处理，避免木质尖角的磕碰风险，整体占用空间较小，适合放置在桌面进行演示。功能特性上，当中心盘面受外力驱动旋转时，嵌入锯齿沟槽的从动件会沿着沟槽轨迹做规律性的上下踏步动作，沟槽的型线经过平滑过渡处理，所有转角位置都做了圆弧倒角，避免运动过程中出现刚性冲击，保证动作的流畅性，即使采用手动低速驱动，也能清晰观察到每一步的步进节奏，不会出现跳齿或卡滞的问题。

从结构设计思路来看，这款机构没有采用复杂的金属传动件，全部依靠木质板材的型面加工精度保证传动精度，装配时仅需要将定位销压入对应孔位，再将盘面与立板同轴装配即可，不需要复杂的调试工序，既适合机械原理的教学演示，也适合作为手工拼装的创意玩具组件，让使用者在拼装过程中理解槽型传动的运动规律。盘面的锯齿形沟槽采用等宽设计，与从动件的配合间隙控制在0.1mm以内，既保证运动时不会出现过大的旷量，也不会因为间隙过小导致木质件受潮膨胀后出现卡滞，适配木质材料的温胀特性。
