四腔方形塑料盒预成型注塑模具结构

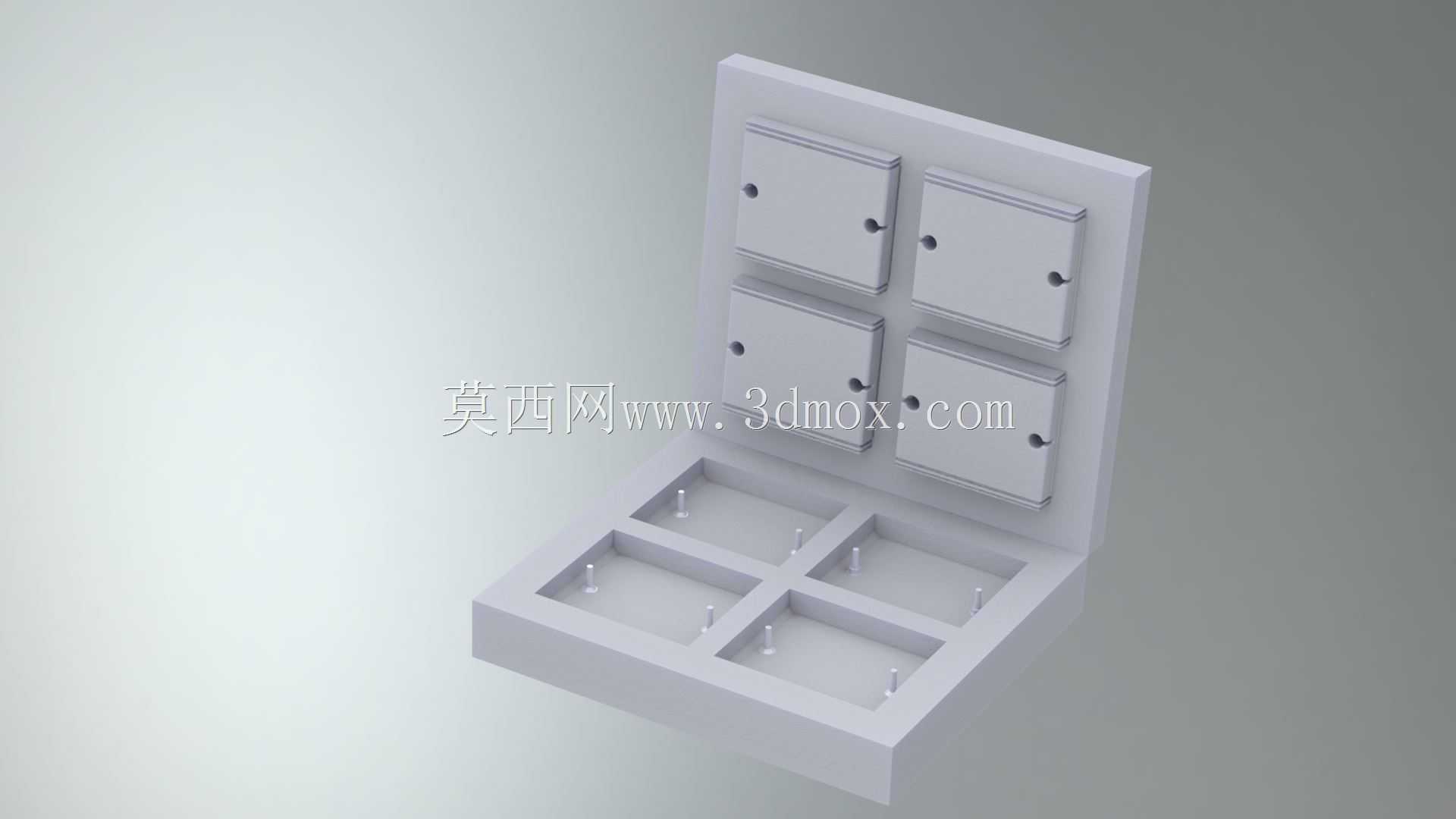

　　这套模具面向小尺寸方形塑料收纳盒的批量注塑生产场景，在日用塑料制品加工车间的卧式注塑机上配套使用，单模次可完成四个盒体的预成型工序，适配常见的PP、ABS等通用热塑性塑料加工需求，能有效平衡单模产能与模架尺寸占用，适配120吨到160吨锁模力规格的常规注塑设备，无需对设备拉杆间距、模板安装孔位做特殊改造即可上机装夹。从结构设计逻辑来看，模具采用一模四腔的对称排布方案，四个型腔沿模架中心呈田字形均匀分布，进胶点设置在每个型腔的边角位置，采用侧浇口进料方式，能保证熔融塑料在型腔内的填充流速均匀，避免单个型腔出现缺胶、飞边或者熔接痕过深的成型缺陷，分流道采用圆形截面设计，流道转角处做圆弧过渡处理，减少熔融塑料流动过程中的压力损失，

　　降低注塑过程中的料温损耗，保证四个型腔的填充一致性。模具的动定模合模导向采用四根导柱配合导套的结构，导柱沿模架四角对称布置，导柱端部做锥形导入倒角，合模过程中能自动修正微小的位置偏差，避免合模错位导致的型腔啃伤问题，保证长期生产过程中的合模精度。顶出机构采用顶针顶出方案，顶针布置在每个盒体成型件的加强筋对应位置以及盒体边缘的非外观面区域，顶出过程中受力均匀，不会在塑料件外观面留下顶出痕迹，保证成型后塑料盒的外观质量，同时顶针板设置复位杆，合模过程中可带动顶出机构精准复位，避免顶针与型腔发生碰撞干涉。成型部分的型腔与型芯采用整体镶嵌式结构，型芯部分对应塑料盒的内部腔体，预留了均匀的冷却水道，水道距离型腔壁的距离保持在1.

　　5倍水道直径的尺寸，保证冷却过程中型芯与型腔各区域温度均匀，减少塑料件冷却过程中的翘曲变形，冷却水道采用串联回路设计，进出水口设置在模具的非操作侧，方便车间生产时接通水、油温机管路，不会与操作侧的取件动作产生干涉。模具的排气槽开设在型腔的填充末端位置，排气槽深度控制在0.02mm以内，既能保证型腔内的空气在注塑填充过程中顺利排出，避免困气导致的烧焦、缺胶问题，又不会出现溢料飞边的情况。从安装边界来看，模架的整体长宽尺寸适配对应吨位注塑机的拉杆间距，模具的总厚度在设备的最小、最大模厚允许范围内，定位圈尺寸匹配注塑机的射嘴定位孔标准，浇口套的球面半径与射嘴头半径适配，保证注塑过程中不会出现漏胶问题。这套预成型结构生产出的塑料盒坯件，

　　后续仅需经过简单的浇口修剪、飞边处理即可进入下一工序，相比单腔模具生产效率提升三倍以上，同时对称的结构设计让模具受力均匀，长期生产过程中模架变形量小，能有效延长模具的使用寿命，减少生产过程中的模具维护频次，适配日用塑料制品厂批量生产方形塑料收纳盒、元件盒等同类产品的加工需求，在保证成型质量的前提下，有效控制单件产品的注塑生产成本。
