羽毛球运动器材球拍三维数字建模作品

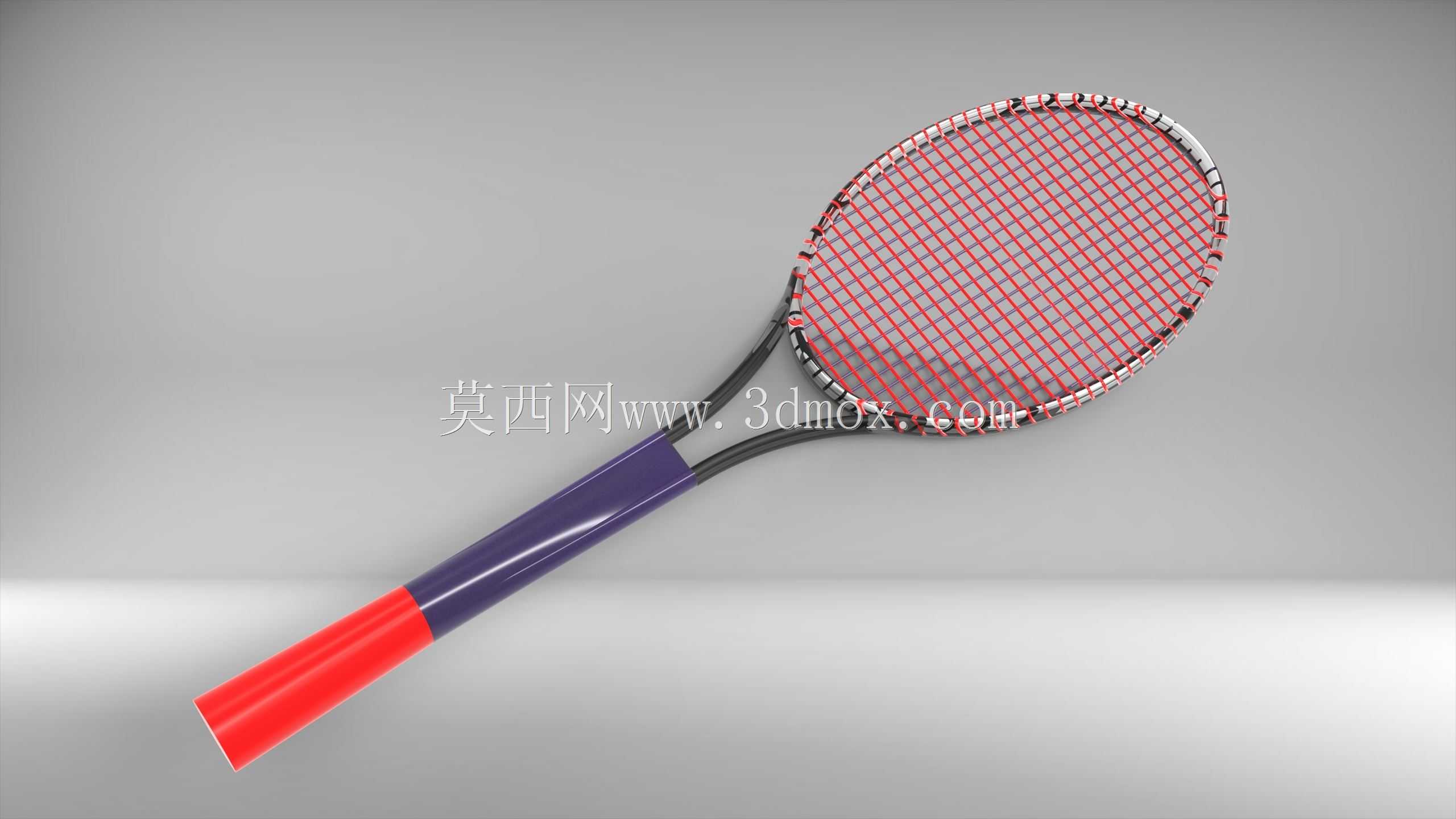

日常开展体育器材结构设计工作时，羽毛球拍的建模是很典型的曲面结构练习案例，很多刚接触三维结构设计的从业者，都会通过这类产品熟悉曲面放样、实体组合、细节特征处理的全流程操作。从实际应用场景来看，这类模型既可以作为体育用品生产环节的结构验证基础，也能用于产品渲染展示、运动场景动画搭建，甚至是青少年体育科普内容的可视化素材。做这款球拍的结构设计时，首先要理清各部件的功能边界：拍框部分需要兼顾击球时的受力形变范围与整体重量控制，建模时先通过多组截面轮廓做放样曲面，拍框的截面不是规则圆形，靠近拍杆衔接处的截面厚度更大，用来抵消击球瞬间的应力集中，避免长期使用出现框体断裂的问题；拍线区域的网格结构，不需要逐根绘制实体线，而是通过阵列特征配合曲面投影完成，既还原真实球拍的线床排布，也能控制模型整体的面数，方便后续导入渲染软件做材质调整。拍杆部分是连接拍框与握把的传力结构，设计时要控制杆体的锥度变化，从靠近拍框端的细径逐步过渡到握把端的粗径，这个锥度参数直接影响球拍的击球反馈手感，锥度过大会降低拍面的灵活性，锥度过小则会削弱击球时的力量传导。握把部分的设计要贴合人手握持的人体工学特征，主体做圆柱结构的基础上，在握持区域做细微的曲面收腰，贴合手掌虎口的贴合弧度，握把末端的红色包裹段做轻微的凸起限位，避免挥拍过程中手滑脱出。从安装边界来看，这款球拍的各部件衔接处都做了贴合的配合面，拍杆与拍框、拍杆与握把的衔接位置没有多余的缝隙，后续如果要做结构仿真，可以直接在配合面添加约束条件，不需要额外修复几何面。建模过程中所有的曲面都做了曲率连续处理，没有出现碎面、锐角棱边的问题，不管是用来做3D打印的手板验证，还是导入渲染软件做产品宣传图，都不需要做额外的模型修复工作。很多新手做这类器材建模时容易忽略细节的圆角处理，比如拍框的外边缘、握把的衔接位置，都添加了符合实际产品的圆角特征，还原真实量产球拍的工艺细节，不会出现棱角过于锋利不符合生产实际的问题。线床部分的网格间距也参考了常规量产球拍的参数，横竖线的交叉位置没有出现几何干涉，后续如果要做线床拉力的仿真分析，也可以直接基于这个模型提取线体特征添加载荷。
