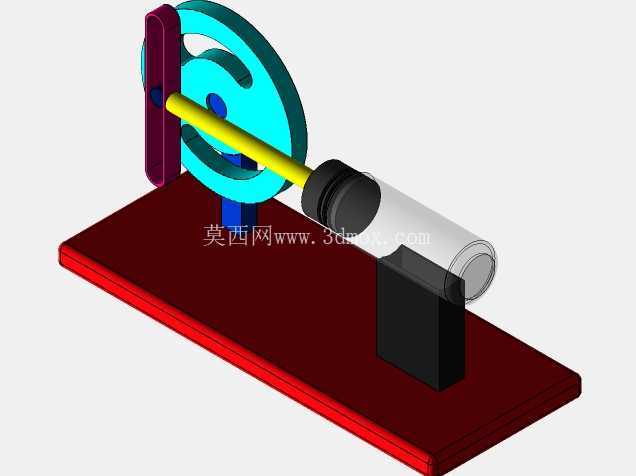

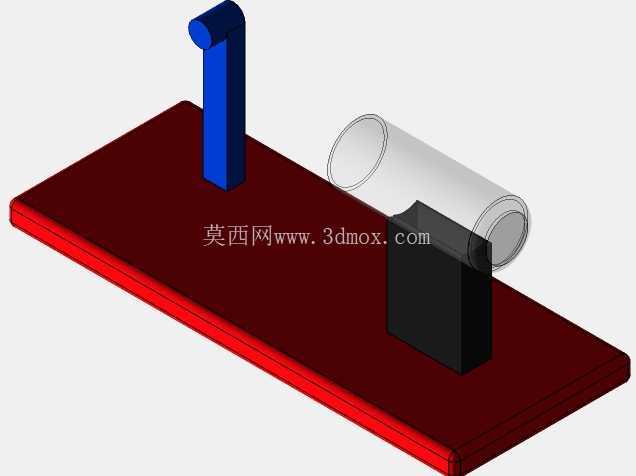

这套槽连杆式拨叉机构的核心价值,在于实现直线往复运动与旋转运动之间的双向可逆转换,在各类需要行程换向、动作形式切换的工业传动场景中十分常见。从现场布置来看,整套机构依托一块厚重的矩形安装底板承载所有功能部件,底板边缘做了规整的倒角处理,底面为平整安装基准面,可直接通过螺栓锁紧在设备机架台面或者预制工装基座上,安装时只需保证底板平面度符合传动要求,即可为上部运动构件提供稳定支撑,避免运行过程中出现基座晃动带来的传动卡滞、部件偏磨问题。

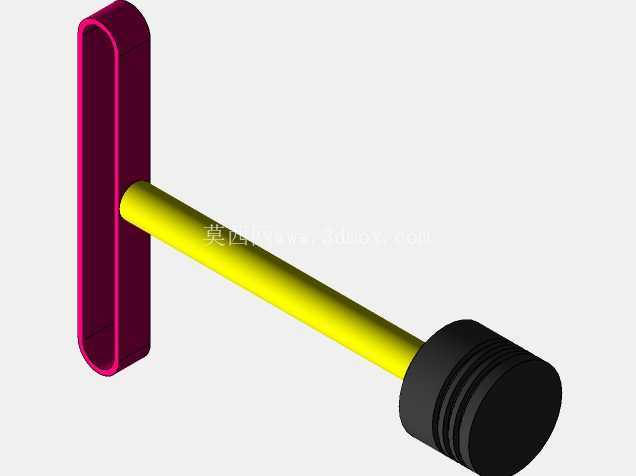

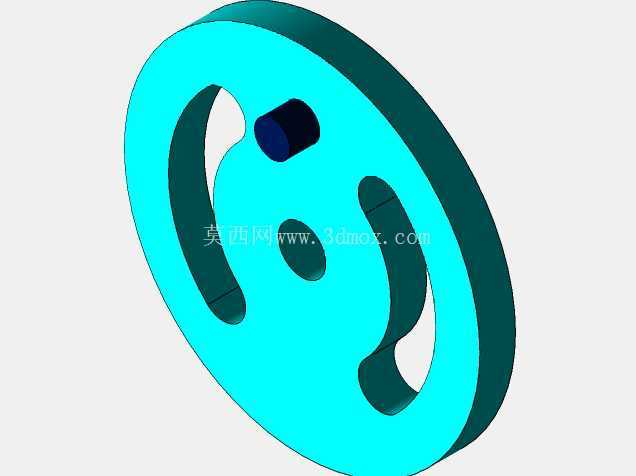

机构的动力输入与输出端布置在底板右侧,透明筒状结构为直线运动的导向套,内部穿装的滑移轴可沿筒体内孔做精准轴向直线往复移动,滑移轴左端通过锁紧卡箍与黄色传动长轴刚性连接,保证直线动作可以无间隙传递到长轴上。长轴中段穿装在青蓝色槽轮盘的偏心滑槽内,槽轮盘通过中心支撑座固定在底板左侧区域,可绕自身中心轴做整周旋转运动;长轴最左端装配深紫色立式拨叉滑块,滑块卡入槽轮盘端面的曲线导槽内,当直线端的滑移轴带动长轴做轴向往复动作时,拨叉滑块会沿导槽轨迹推动槽轮盘绕中心回转,反过来如果驱动槽轮盘做连续旋转,导槽轮廓又会带动拨叉滑块连同长轴、滑移轴做规律的直线往复运动,两种运动形式的转换全程靠型面配合传递动力,不需要额外的换向齿轮组。
实际选型应用中,这类机构常被用在小型送料装置的行程驱动、轻工设备的往复推送工位、教学演示用运动转换实验台当中。比如在小型零件排序送料工位,可将旋转电机的连续转动通过该机构转化为推料杆的直线往复动作,完成零件的逐次推送;在需要把直线气缸的往复动作转化为转盘间歇回转的工位,也可反向接入动力,实现工位的步进切换。设计过程中首先要确认的是运动行程匹配:槽轮盘上导槽的偏心距直接决定直线轴的往复行程长度,建模时需要先根据工位要求的推送行程反算偏心轮轮廓尺寸,再校核长轴的轴向移动范围,保证直线轴走到前后极限位置时,既不会和导向套发生端面碰撞,也不会让拨叉滑块从导槽内脱出。
安装边界方面,整套机构的最大外轮廓集中在底板范围内,槽轮盘的旋转外径是左侧区域的最大运动包络,设计外围防护时要在盘体外侧预留足够安全间隙,避免旋转过程中与周边管线、护罩发生剐蹭;右侧导向套的轴向长度要和直线轴的行程匹配,保证轴伸到最大伸出位置时,轴与导向套的配合段仍有足够的接触长度,避免长轴伸出过长出现悬臂挠曲。各运动副的配合间隙也需要在建模阶段提前考量:拨叉滑块与导槽之间采用小间隙滑动配合,既要保证滑块沿槽面滑动顺畅无卡滞,也要避免间隙过大导致运动传递出现冲击异响;长轴与支撑座孔位之间加装滑动衬套,降低往复运动过程中的磨损量,长期运行后仅需更换衬套即可恢复配合精度,维护成本更低。
从结构布局逻辑来看,将旋转槽轮组件与直线导向组件分置在底板两侧,中间通过通长传动轴连接,既让两个运动单元的支撑结构各自独立,加工时可以分别制作支撑座、导向套后再统一装配到基板上,降低了整体零件的加工难度,也方便后期对磨损部件单独拆换,不需要拆解整套机构。槽轮盘的导槽轮廓采用平滑过渡曲线,在运动换向位置没有陡变拐点,能让直线轴的往复速度变化更平缓,减少高速运行时的刚性冲击,整套机构的动力传递路径短、构件数量少,运行可靠性远高于多组连杆拼接的换向结构,在中低速往复传动工况下能长期稳定工作。
- 全部评论(0)
- 模板大小: 516.77 KB
- 售价:5金币
- 下载次数: 136
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
