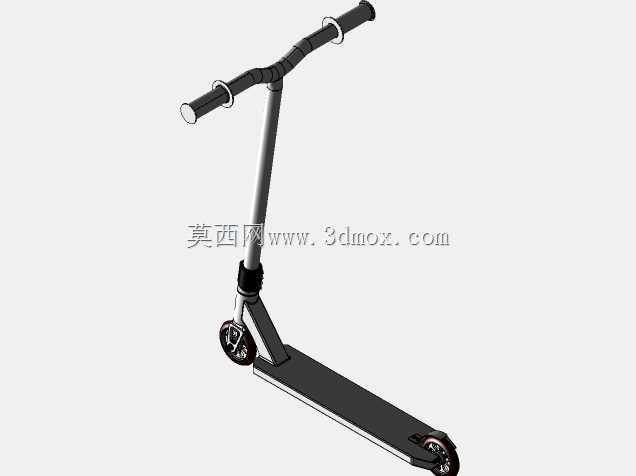

成人代步两轮折叠踏板滑板车结构设计

这款两轮踏板代步车的三维结构设计，首先要匹配城市短途通勤、校园园区代步、休闲运动滑行这几类核心使用场景，日常使用中用户需要频繁在步行与滑行状态切换，还要应对电梯、公共交通携带的需求，因此结构设计上首先把折叠收纳的可靠性放在首位，立管与踏板底座的铰接位置做了限位卡槽配合快拆锁扣的结构，折叠后整车可以通过立管上的卡扣与踏板尾部固定，不会在携带过程中出现松脱晃动。从实际使用的功能特性来看，整车的受力核心集中在踏板主体、立管转向结构、轮组安装位三个区域，踏板主体采用一体化挤压成型的铝合金腔体结构，上表面预留了防滑贴的安装凹槽，腔体内部做了纵横交错的加强筋布局，在100kg额定载荷下踏板中部的最大形变量控制在1.2mm以内，不会出现踩踏发软的问题，同时踏板的离地高度控制在75mm，既保证过减速带、小坑洼路面时的通过性，也能降低用户站立时的重心，提升滑行稳定性。转向结构采用了与自行车类似的碗组回转结构，立管与前叉的连接位置做了过盈配合加销钉固定，避免长期转向受力后出现立管松动，车把位置的橡胶握把套预留了刹车把、铃铛的安装位，握把直径设置为28mm，符合成年人手掌抓握的人机工程尺寸，转向角度限制在左右各65度，避免转向过大出现侧翻风险。轮组部分前后轮均采用100mm直径的高弹PU轮，轮毂为尼龙加玻纤材质，轮轴位置预装了深沟球轴承，转动阻力小且耐磨，前轮集成在转向叉上，后轮位置预留了脚刹的安装空间，踩下后轮上方的刹车盖即可摩擦轮面实现制动，制动距离在干态平整路面下控制在1.5m以内，满足日常代步的安全要求。设计过程中也充分考虑了安装边界的问题，整车展开后的总长度为820mm，踏板有效站立长度480mm、宽度140mm，可以满足不同鞋码用户的双脚前后站立需求，立管高度从踏板面到握把中心的距离为900mm，适配身高150cm到185cm的用户使用，折叠后整车的整体尺寸为820mm*140mm*280mm，可以轻松放入汽车后备箱、办公室工位下方，也能带上公共交通不会占用过多空间。另外在细节结构上，立管中部做了高度调节的快拆结构，用户可以根据自身身高调整握把高度，调节范围为150mm，所有外露的紧固件都采用内六角防盗螺丝，避免长期使用后出现螺丝松动脱落，整车的所有转动配合位置都预留了润滑脂的加注间隙，方便后期维护保养，轮组的安装轴采用标准件，后期更换轮组不需要额外定制配件，降低用户的使用维护成本。
