阿基米德特拉梅尔椭圆绘制机构

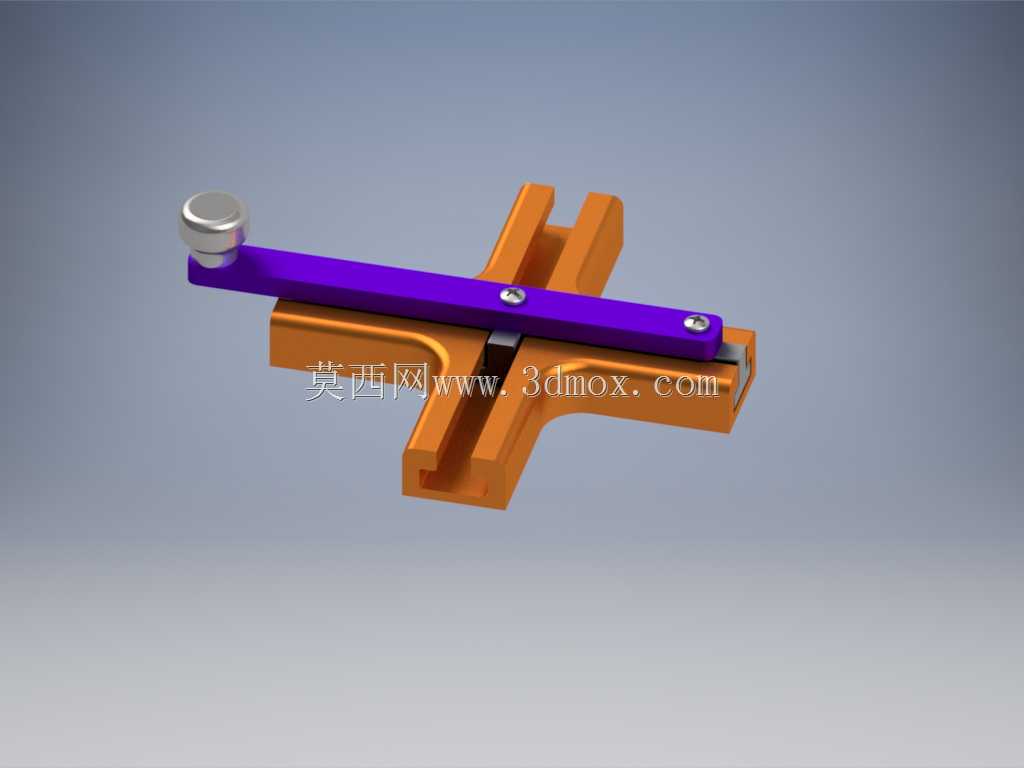

　　这套正交滑槽式曲柄滑块衍生机构，核心功能是通过纯机械运动轨迹复现标准椭圆轮廓，在教学教具开发、精密划线作业、小型工艺品轨迹加工场景中有着不可替代的应用价值。从结构设计逻辑来看，整套机构以一体化铣削成型的正交十字滑槽底座为安装基准，两个滑槽呈90度垂直交汇，槽内配置间隙配合的方形滑块，滑块通过枢轴与长条形操作手柄连接，枢轴在手柄上的固定位置可根据待绘制椭圆的长短轴参数灵活调整，两个枢轴的间距直接决定椭圆长半轴与短半轴的差值，调整时只需松开枢轴锁紧螺钉，滑动枢轴至对应刻度位置后重新锁紧即可完成参数切换，无需更换任何零部件。

　　从安装边界来看，十字滑槽底座的底面为平整安装面，可通过螺栓直接固定在木质绘图板、金属工作台或者小型雕刻机的工作平台上，底座整体厚度控制在常规工装夹具的适配范围内，不会与绘图笔、刻刀等末端执行件产生运动干涉。手柄末端设置有标准的工具安装孔，可适配夹头式绘图笔、硬质合金划针、小型激光头多种末端执行件，当操作人员推动手柄做整周回转时，两个滑块会分别在对应的正交滑槽内做往复直线运动，两个方向的直线运动通过手柄刚性合成后，末端安装点的运动轨迹即为标准椭圆，整个运动过程无死点，滑动副采用自润滑材质制作，长期往复运行也不会出现卡滞、磨损不均的问题。

　　区别于常见的连杆式椭圆绘图机构，这套正交滑槽结构的运动精度更高，轨迹误差可控制在0.1mm以内，不会因为连杆铰接点的间隙累积导致椭圆轮廓出现变形，非常适合对椭圆轮廓精度有要求的钣金划线、包装模具型腔修模、教学演示场景。在实际使用过程中，无需额外配置动力源，手动操作即可完成整周轨迹输出，也可根据自动化改造需求，在其中一个滑块上加装直线驱动单元，实现电动控制的椭圆轨迹自动输出，适配小型自动化加工设备的改造需求。滑槽的截面设计为燕尾形，可限制滑块的垂直方向窜动，即使在竖直安装面上使用，滑块也不会从滑槽内脱出，拓展了机构的安装适配场景。
