伺服传动用内花键法兰连接盘结构

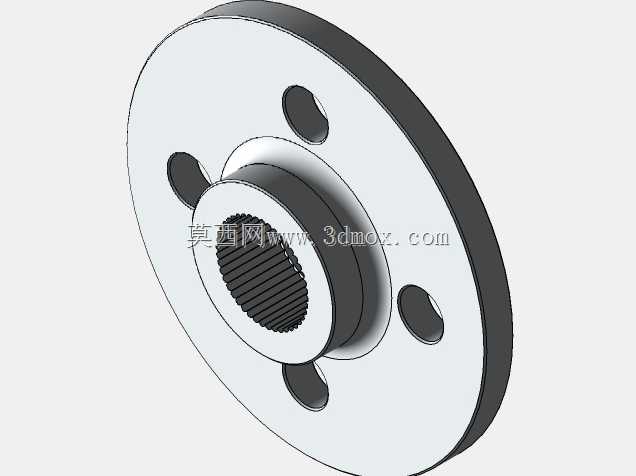

这类带内花键结构的法兰连接盘，常配套伺服传动系统使用，在自动化生产线的动力传递工位、伺服电机输出端的扭矩转接场景中十分常见，核心作用是实现伺服动力输出端与从动负载之间的刚性扭矩传递，同时通过法兰端面的安装孔完成部件的轴向定位与固定，避免传动过程中出现径向窜动与角度偏差。从结构设计来看，该零件采用圆盘式主体结构，中心凸起的轴台内部加工有渐开线内花键，花键齿形参数需要与配套伺服输出轴的外花键完全匹配，保证齿面接触面积足够，能够传递额定扭矩而不出现齿面压溃、滑齿问题，凸起轴台的高度需要匹配安装位的轴向间隙，避免装配后出现端面顶死或者配合长度不足的问题。法兰盘本体上均匀分布四个贯通安装孔，孔位采用等角度圆周排布，安装孔的孔径与孔位分度圆直径需要严格匹配对接部件的安装螺孔位置，保证装配时螺栓能够顺利穿入，紧固后法兰端面与对接面完全贴合，不会出现偏斜导致的传动同轴度误差。设计过程中需要重点控制内花键的分度圆同轴度，以法兰盘的安装端面为基准，内花键的轴线与法兰端面的垂直度公差需要控制在合理范围内，否则装配后会出现传动别劲、伺服负载异常增大的问题，长期运行还会导致花键齿面偏磨、连接螺栓疲劳断裂。零件的外缘做了倒角处理，避免装配过程中锐边划伤操作人员或者对接部件的密封面，安装孔的两端也做了沉孔或者倒角，方便螺栓导入同时避免螺栓头凸出法兰端面影响其他部件安装。实际选型应用时，需要先确认对接伺服轴的花键模数、齿数、压力角参数，再核对安装孔的分布尺寸、法兰盘的整体厚度与中心轴台的突出高度，保证安装后整个传动链的轴向尺寸符合设备整体布局要求，不会和周边的防护结构、传感部件产生运动干涉。这类零件通常采用中碳钢加工后做调质处理，保证足够的强度与韧性，承受伺服启停过程中的冲击载荷，花键部位可根据负载情况做表面淬火处理，提升齿面的耐磨性能，延长部件的使用寿命。
