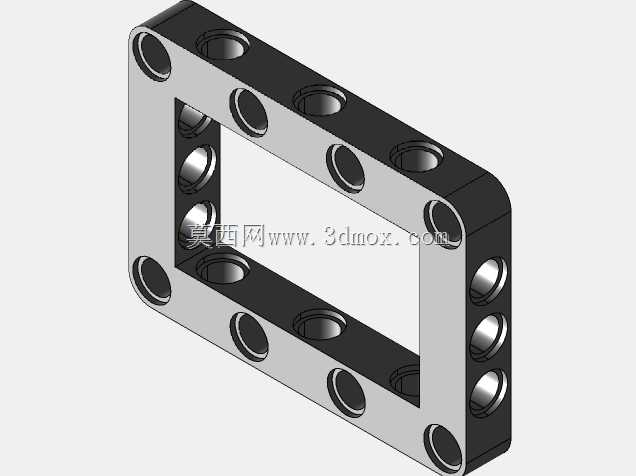

5×7规格开心式框架厚型机械结构件

这类框架结构件在模块化拼装的机械搭建场景中应用十分广泛，不管是桌面级功能验证的工装搭建，还是小型自动化执行机构的骨架组装，都能看到这类标准化框架的身影。它采用回字形空心框架的结构设计，中间预留的贯通区域可以直接穿过管线、传动杆件或是小型功能模块，不需要额外在框架上做避让开孔，大幅减少了搭建时的二次加工工作量。框架的四个侧边都做了等距的沉孔设计，这些孔位既可以作为穿装固定螺丝的安装位，也能作为定位销的插接孔，孔位的排布严格遵循标准化的拼装孔距规范，和同系列的梁类、块类构件可以实现无偏差对接，不需要额外调整安装位置就能保证拼接精度。从安装边界来看，这款框架的外轮廓尺寸适配5×7单位的拼装模数，厚度方向做了加厚处理，相比薄型框架的抗弯折能力提升明显，在需要承受一定侧向载荷的搭建场景中，不会因为受力出现框架变形的问题，能保证整个拼装结构的尺寸稳定性。设计时特意将框架的边角做了圆弧过渡处理，既避免了尖锐边角在装配时划伤操作人员，也能在多框架拼接时减少边角处的应力集中，避免长期受力出现边角开裂的情况。框架的正反两面都做了平整化处理，安装时不管哪一面贴合安装基准面，都能保证足够的接触面积，不会因为表面凹凸出现安装翘曲的问题。在实际使用中，这类框架常被用来作为小型功能模组的安装基座，比如把传感器、小型气路元件直接固定在框架的孔位上，中间的空心区域走接线和气路管线，整个模组的结构十分紧凑，不需要额外设计定制的安装支架，能大幅缩短小型设备的搭建周期。同时因为孔位是标准化排布，后期调整模组布局时，只需要松开固定螺丝调整构件位置即可，不需要重新打孔或是更换支架，调试的灵活度很高。加厚的框架本体也能在一定程度上吸收设备运行时产生的微小振动，避免安装在框架上的精密元件因为振动出现检测精度下降或是连接松动的问题，在桌面级小型实验设备、教学用拼装机械装置、3D打印机的辅助功能架搭建场景中，这类框架构件的适配性极强，能够覆盖多数轻载模块化搭建的需求。
